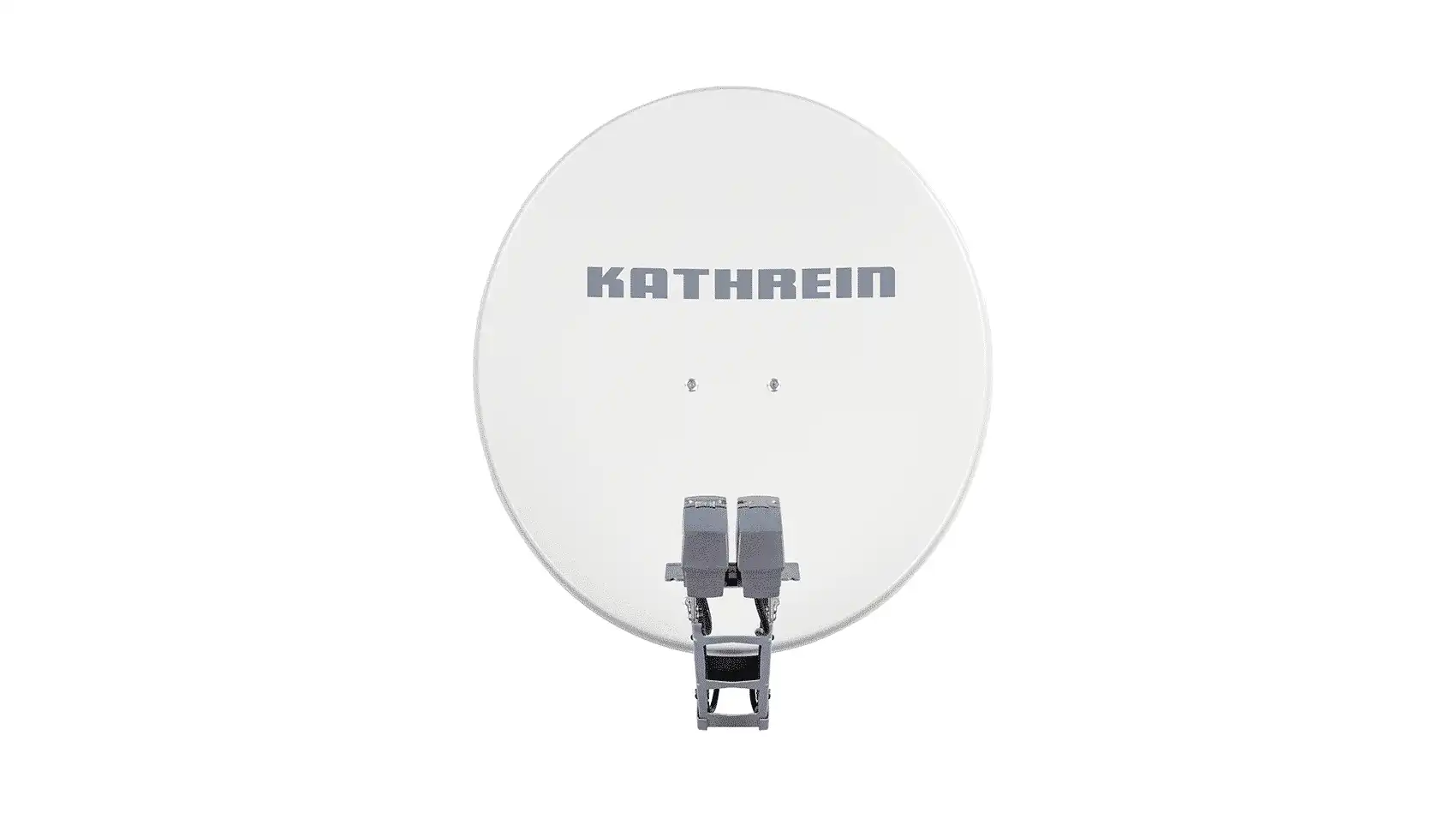

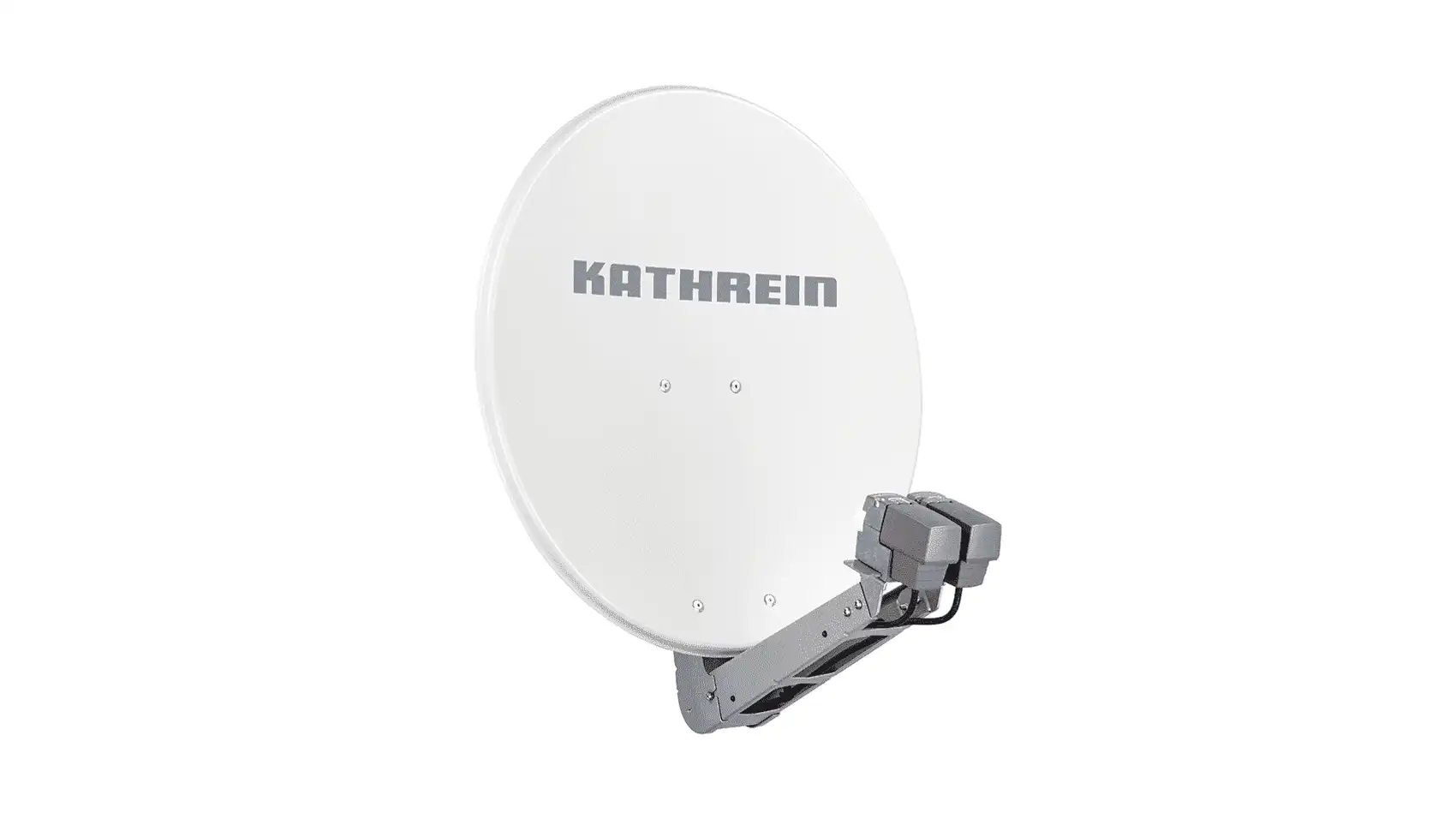

- SAT-Antenne mit 57 cm Durchmesser in Weiß
- Bestehend aus Reflektor, Speisesystem-Halterung und Masthalterung
- 10 Jahre Garantie auf Korrosionsbeständigkeit gemäß KATHREIN-Garantiebedingungen
- Multifeed-Empfang mit zwei Universal-Speisesystemen möglich
- Geeignet für den Empfang digitaler Signale von ASTRA 19° Ost und EUTELSAT/HOTBIRD 13° Ost
- Auch für zwei 9° auseinander liegende Satelliten geeignet
- Reflektor in bewährter Aluminium-Ausführung, pulverbeschichtet
- Speisesystem-Halterung aus verzinktem Stahlblech, kunststoffbeschichtet
- Mastbefestigung aus Stahlblech, feuerverzinkt
- Optimale elektrische Daten durch Offset-Speisung bei geringen mechanischen Abmessungen
| Typ: | CAS 06 |
| Bestell-Nr.: | 20010005 |
| Durchmesser: | 57 cm |
| Farbe: | Weiß (ähnl. RAL 9002) |
| Empfangsbereich: | 10,70 – 12,75 GHz |
| Antennengewinn bei 10,70 – 11,70 GHz | 11,70 – 12,50 GHz | 12,50 – 12,75 GHz: | 34,9 dBi | 35,5 dBi | 35,9 dBi |
| Systemgüte ²) Speisesystem mittig; UAS 571/572/584/585: | 14,7 dB/K | 15,7 dB/K |
| Systemgüte ²) Speisesystem-Abstand 6°; UAS 571/572/584/585: | 14,3 dB/K | 15,3 dB/K |
| Systemgüte ²) Speisesystem-Abstand 9°; UAS 571/572/584/585: | 13,6/14,4 dB/K |
| Kreuzpolarisations-Entkopplung: | Typ. > 27 dB |
| Windlast ³): | 300 N |
| Max. zulässige Windgeschwindigkeit: | 157 km/h |
| Einstellbereich Elevation | Azimut: | 5 – 45 ° | 360 ° |
| Halbwertsbreite ¹): | Typ. < 2,8 ° |
| Spannbereich der Mastschelle: | 38 – 60 mm |
| Gewicht ca. netto | brutto: | 4,8 kg | 5,6 kg |
| Abmessungen (B x H max. x Auslage max. ab Mastmitte ohne Speisesystem): | 599 x 759 x 528 mm |
| Verpackungsmaße: | 800 x 655 x 200 mm |
¹) Bei Bandmitte
²) Typ. G/T bei 11,3/12,5 GHz
³) Bei einem Staudruck von 800 N/m² nach EN 60728-11
