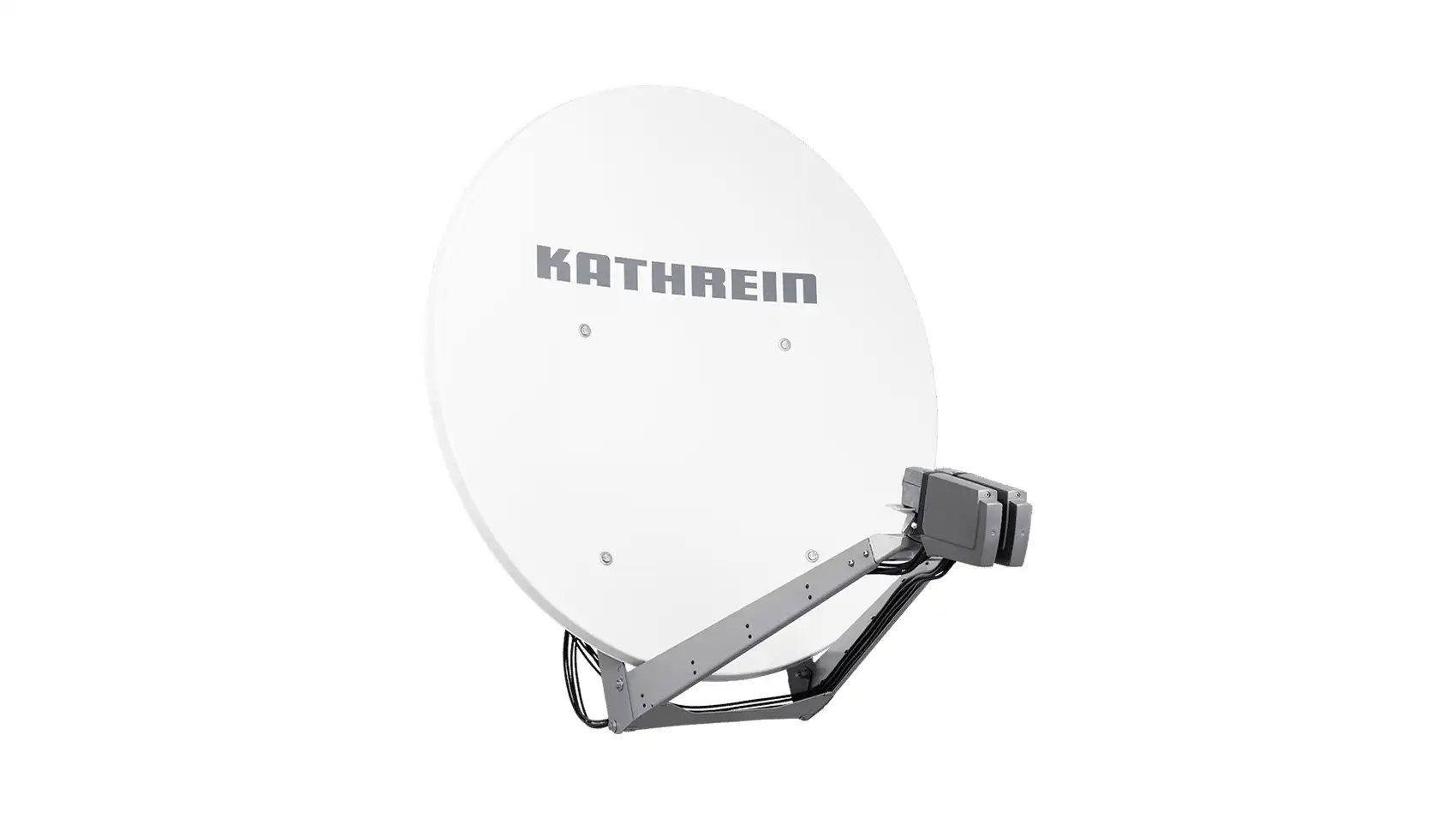

SAT-Antenne CAS 120 H
- SAT-Antenne mit 120 cm Durchmesser in Weiß
- Inklusive montierter Heizmatte ESO 120 H
- Bestehend aus Reflektor, Speisesystem-Halterung und Heizmatte ESO 120 H
- 10 Jahre Garantie auf Korrosionsbeständigkeit gemäß KATHREIN-Garantiebedingungen
- Reflektor in bewährter Aluminium-Ausführung, pulverbeschichtet
- Speisesystem-Halterung und Spiegel-Hinterkonstruktion aus verzinktem Stahlblech, pulverbeschichtet
- Wechselbare Multifeed-Adapterplatte im Lieferumfang enthalten
- Optimale elektrische Daten bei geringen mechanischen Abmessungen durch Offset-Speisung
- Schwenkbare Multifeed-Adapterplatte zur Positionierung der Speisesysteme in typische Nebenbrennpunkte
- Patentierte Schwenkmöglichkeit der Multifeed-Adapterplatte in stabiler, korrosionsbeständiger Aluminium-Gusstechnik
- Zwei Universal-Speisesysteme können ohne zusätzliche Bauteile am Tragarm befestigt werden
- Geeignet für 3° bis 4° auseinander liegende Satelliten, z. B. ASTRA 19,2°/23,5°
- Geeignet für 6° auseinander liegende Satelliten
- Bei 6° Satelliten-Abstand kann zusätzlich mittig ein Speisesystem montiert werden
- Empfang von drei Satelliten mit jeweils 3° Abstand möglich
- Schnappkabelhalter für bis zu acht Koaxialkabel aus witterungsbeständigem Kunststoff
- Für die Montage zusätzlich erforderlich: Azimut-/Elevationshalterung ZAS 120

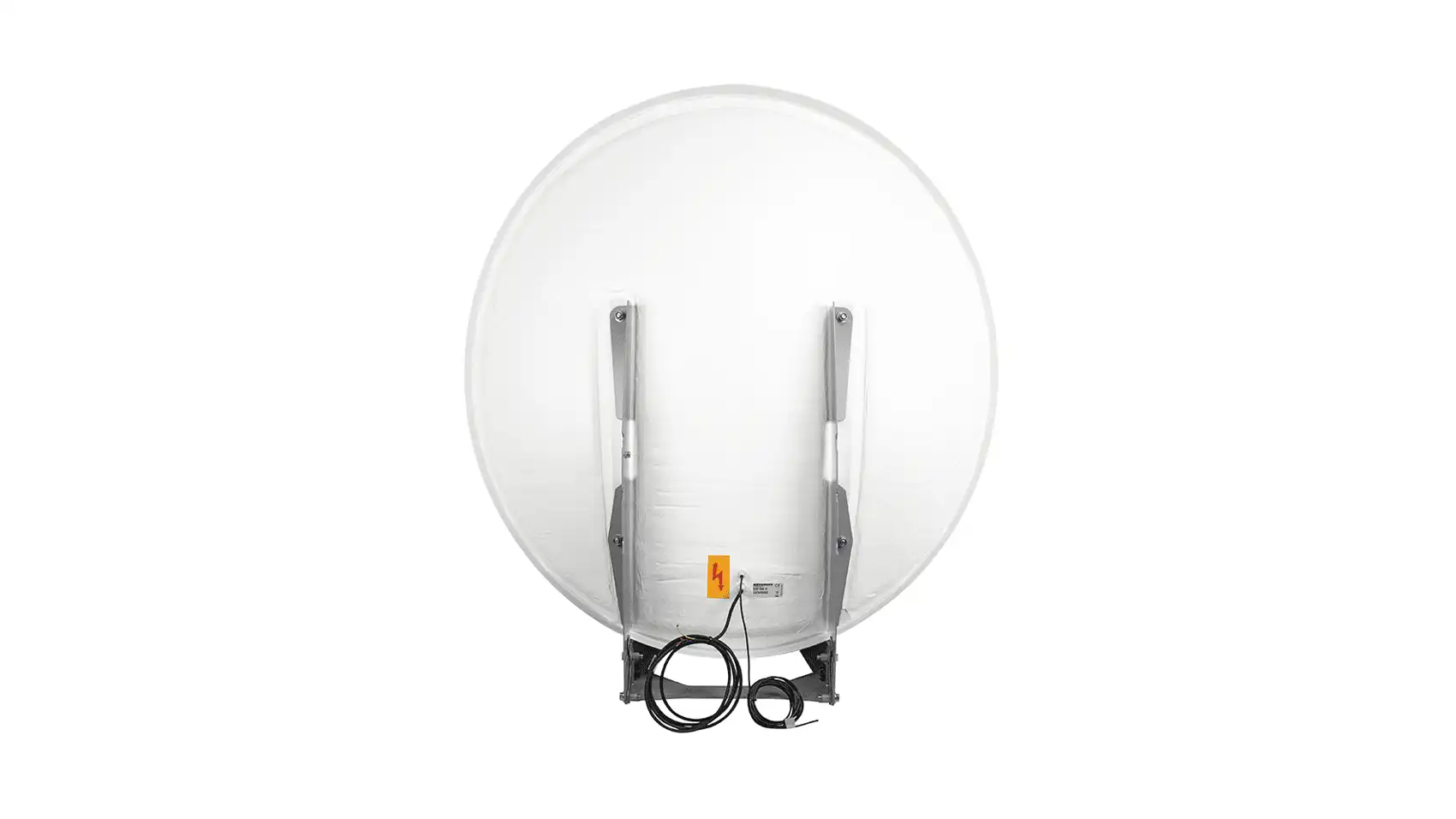

Heizmatte ESO 120 H
- Gute Wärmeverteilung durch optimalen Sitz der Heizmatte am Reflektor
- Elementträger aus Aluminiumfolie
- Vorderseite mit selbstklebenden Folienstreifen
- Wärmedämmung aus 4 mm Luftpolsterfolie mit reflektierender Schicht
- Eingebauter Fühler zur Definition der Heizungstemperatur über eine Steuerung
- Betrieb ohne Steuerung möglich
- Betrieb mit den Steuerungen ESO 005, ESO 96 S, ESO 97 S und ESO 97 SL möglich
SAT-Spiegel CAS 120 H
| Typ: | CAS 120/W |
| Bestell-Nr.: | 20010008 |
| Durchmesser: | 120 cm |
| Farbe: | Weiß (ähnl. RAL 9002) |
| Empfangsbereich: | 10,70 – 12,75 GHz |
| Antennengewinn bei 10,70 – 11,70 GHz | 11,70 – 12,50 GHz | 12,50 – 12,75 GHz: | 41,5 dBi | 42,15 dBi | 42,5 dBi |
| Systemgüte ²) Speisesystem mittig; UAS 571/572/584/585: | 22,0 dB/K | 23,0 dB/K |
| Systemgüte ²) Speisesystem-Abstand 3° – 4°; UAS 571/572/584/585: | 21,8 dB/K | 22,8 dB/K |
| Systemgüte ²) Speisesystem-Abstand 6°; UAS 571/572/584/585: | 21,5 dB/K | 22,6 dB/K |
| Kreuzpolarisations-Entkopplung: | Typ. > 30 dB |
| Windlast ³): | 1296 N |
| Max. zulässige Windgeschwindigkeit: | 157 km/h |
| Einstellbereich Elevation | Azimut: | 5 – 50 ° | 360 ° |
| Halbwertsbreite ¹): | Typ. < 1,43 ° |
| Spannbereich der Mastschelle: | 50 – 90 mm |
| Gewicht ca. netto | brutto: | 18,3 kg | 29,0 kg |
| Abmessungen (B x H max. x Auslage max. ab Mastmitte ohne Speisesystem): | 1234 x 1570 x 1408 mm |
| Verpackungsmaße: | 1330 x 1330 x 250 mm |
¹) Bei Bandmitte
²) Typ. G/T bei 11,3/12,5 GHz
³) Bei einem Staudruck von 800 N/m² nach EN 60728-11
Heizmatte ESO 120 H
| Typ: | ESO 120 H |
| Bestell-Nr.: | 237500002 |
| Geeignet für Sat-Antenne: | CAS 120 |
| Zul. Umgebungstemperatur: | -40 bis +80 °C |
| Heizleistung: | 716 W |
| Entspricht den Normen: | EN 61000-6-1, EN 61000-6-3, EN 1010-1, EN 60519-1, EN 60519-2 |
| Nennstrom: | 3 A |
| Isolationswiderstand: | > 20 MΩ |
| Nenntemperatur (Frostschutz): | +3 °C |
| Temperaturschutz: | 80 °C-Öffner |
| Aufbau und Ausführung nach: | DIN VDE 0100, DIN EN 60519-1, VDE 0721-1 DIN EN 50173-4, VDE 0800-173-4 |
| Betriebsspannung: | 230 +6 %/-10 %; 50 – 60 Hz V |
| Lebensdauer: | mind. 10 Jahre |
| Schutzart: | IP 65 |
| Spannungsfestigkeit: | 2,5 kV |
| Nennleistung: | ca. 500 W/m² |
| Empfohlene Montagetemperatur: | +15 bis +30 °C |
| Nennspannung: | 230 V |
| Gewicht: | ca. 2,3 kg |
