SAT-Antenne CAS 124 HL
- Professionelle SAT-Antenne mit 120 cm Durchmesser
- Inklusive montierter leistungsgesteigerter Heizmatte ESO 124 HL
- Reflektor in bewährter Aluminium-Ausführung
- Pulverbeschichteter Reflektor in Weiß matt
- Speisesystem-Halterung bestehend aus Aluminium-Quadrat-Rohr als Tragarm und Aluminiumplatte zur Speisesystem-Montage
- Masthalterung aus Aluminium und rostfreiem Edelstahl
- Optimale elektrische Daten bei geringen mechanischen Abmessungen durch Offset-Speisung
- In Verbindung mit Compact-Speisesystemen sind Multifeed-Systeme realisierbar
- Im Lieferzustand können bis zu zwei Compact-Speisesysteme am Tragarm befestigt werden
- Geeignet für den Empfang von 3° bis 6° auseinander liegenden Satelliten bei CAS 124
- Bei CAS 180 für 3° auseinander liegende Satelliten geeignet
- Für andere Multifeed-Kombinationen ist zusätzlich eine Multifeed-Adapterplatte erforderlich
- Benötigte Bauteile: Offset-Parabolantenne CAS 124, BN 216236
- Benötigte Speisesystem-Halterung: ZAS 124C, BN 23710026
- Benötigte Azimut-/Elevations-Halterung: ZAS 180, BN 218661
- Azimut-Feineinstellung für CAS 180/CAS 124: ZAS 189, BN 23710017
- Passende Standfüße für CAS 124: ZSO 120, BN 376214, und ZSO 125, BN 376215

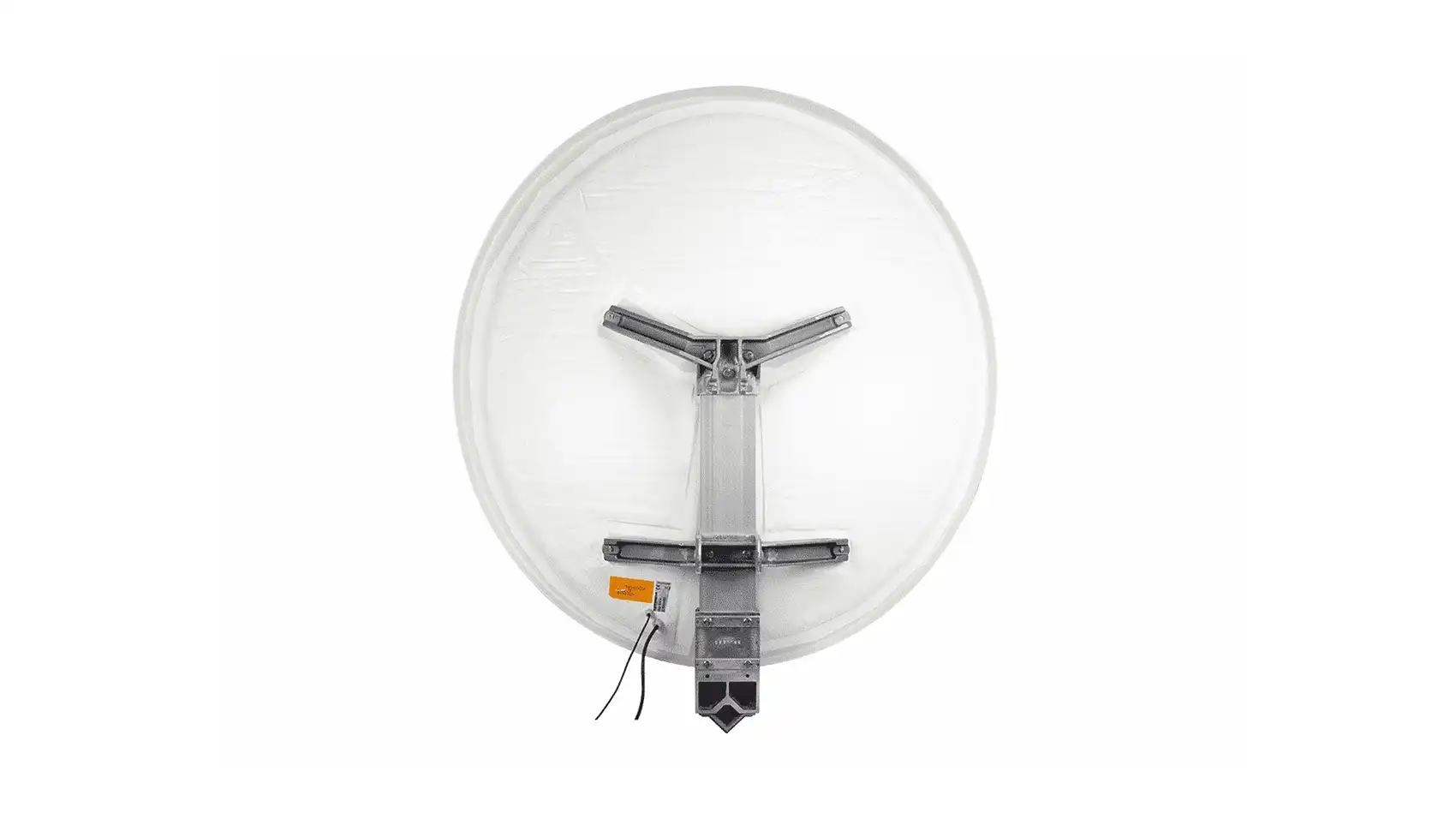

Heizmatte ESO 124 HL
- Leistungsgesteigerte Heizmatte für CAS 124
- Integrierte Wärmedämmung und PTFE-isolierte Heizelemente
- Gute Wärmeverteilung durch optimalen Sitz der Heizmatte am Reflektor
- Elementträger aus Aluminiumfolie
- Vorderseite mit selbstklebenden Folienstreifen
- Wärmedämmung aus 4 mm Luftpolsterfolie mit reflektierender Schicht
- Eingebauter Fühler zur Definition der Heizungstemperatur über eine Steuerung
- Betrieb ohne Steuerung nicht möglich
- Betrieb mit den Steuerungen ESO 99 + ESO 101 und ESO 97 SL möglich
SAT-Spiegel CAS 124 HL
| Typ: | CAS 124 |
| Bestell-Nr.: | 216236 |
| Durchmesser: | 1,2 m |
| Empfangsbereich: | 10,70 – 12,75 GHz |
| Antennengewinn bei 10,70 – 11,70 GHz: | 41.5 dBi |
| Antennengewinn bei 11,70 – 12,50 GHz: | 42.15 dBi |
| Antennengewinn bei 12,50 – 12,75 GHz: | 42.5 dBi |
| Halbwertsbreite: | 1.43 ° |
| Kreuzpolarisations-Entkopplung: | > 30 dB |
| Windlast ¹): | 1296 N |
| Spannbereich der Mastschelle ZAS 180/ZAS 186: | 75 – 114 mm |
| Einstellbereich Elevation: | 5-50 ° |
| Einstellbereich Azimut: | 360 ° |
| Systemgüte (G/T): | Siehe Speisesystem |
| Max. Abmessungen Höhe: | 1501 mm |
| Max. Abmessungen Auslage (ab Mastmitte ohne Speisesystem): | 1353 mm |
| Abmessungen Breite: | 1234 mm |
| Verpackungsmaße (L x B x H): | 1430 x 1430 x 370 mm |
| Gewicht ca. netto | brutto: | 18,4 kg | 30,7 kg |
¹) Bei einem Staudruck von 800 N/m² nach EN 60728-11
Heizmatte ESO 124 HL
| Typ: | ESO 124 HL |
| Bestell-Nr.: | 237500005 |
| Geeignet für Sat-Antenne: | CAS 124 |
| Zul. Umgebungstemperatur: | -40 bis +80 °C |
| Heizleistung: | 1340 W |
| Entspricht den Normen: | EN 61000-6-1, EN 61000-6-3, EN 1010-1, EN 60519-1, EN 60519-2 |
| Nennstrom: | 5,8 A |
| Isolationswiderstand: | > 20 MΩ |
| Nenntemperatur (Frostschutz): | +3 °C |
| Temperaturschutz: | 80 °C-Öffner |
| Aufbau und Ausführung nach: | DIN VDE 0100, DIN EN 60519-1, VDE 0721-1 DIN EN 50173-4, VDE 0800-173-4 |
| Betriebsspannung: | 230 +6 %/-10 %; 50 – 60 Hz V |
| Lebensdauer: | mind. 10 Jahre |
| Schutzart: | IP 65 |
| Spannungsfestigkeit: | 2,5 kV |
| Nennleistung: | ca. 500 W/m² |
| Empfohlene Montagetemperatur: | +15 bis +30 °C |
| Nennspannung: | 230 V |
| Gewicht: | ca. 2,6 kg |
