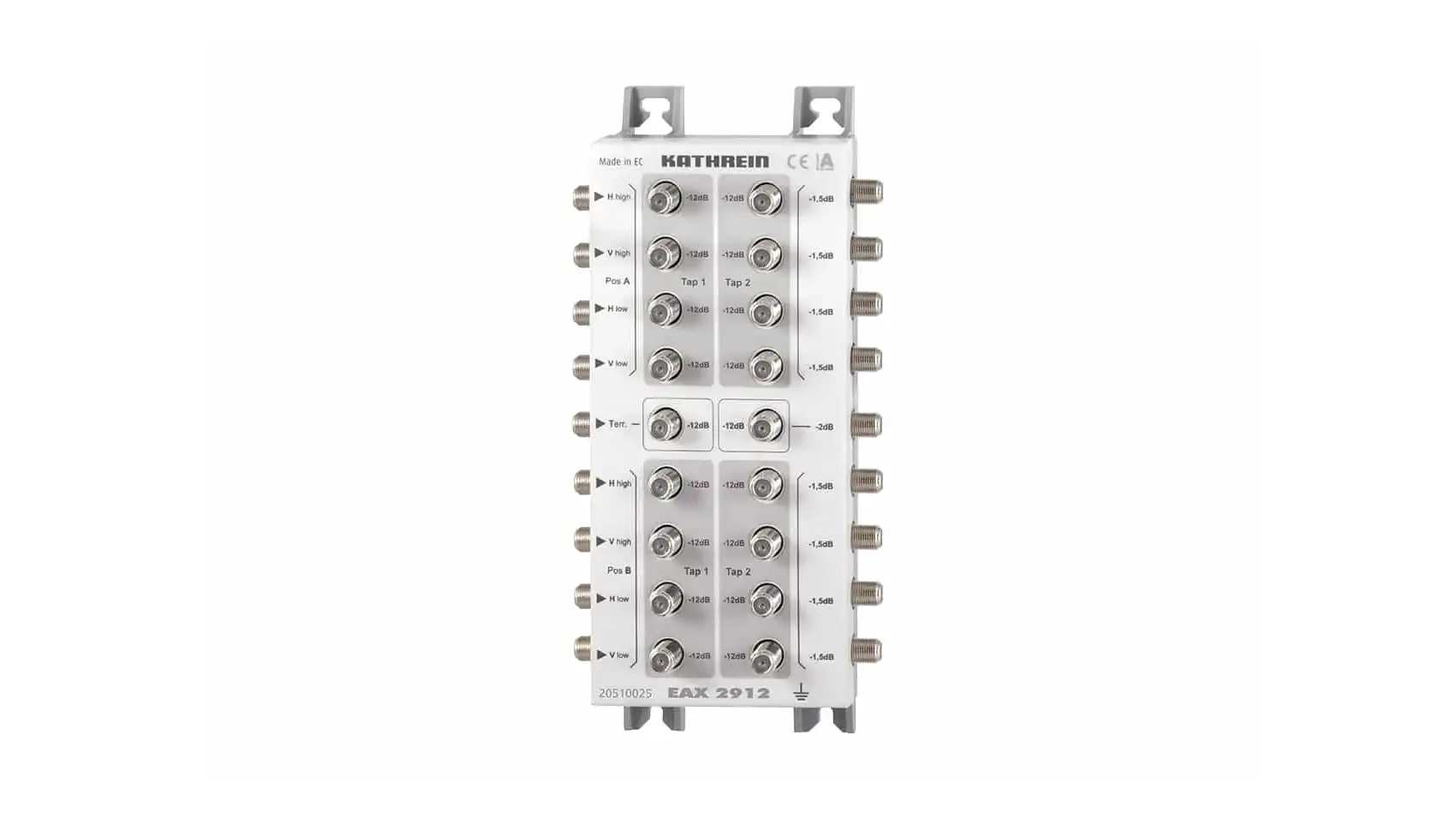

- Zweifach-Abzweiger für SAT-ZF-Verteilsysteme
- Für 8 x SAT-ZF und 1 x terrestrischen Bereich
- Frequenzbereiche: 5–862 MHz und 8 x 950–2150 MHz
- Zur Signalverteilung in sehr großen SAT-ZF-Anlagen
- Geeignet für 9er-Multischalter-Kaskaden

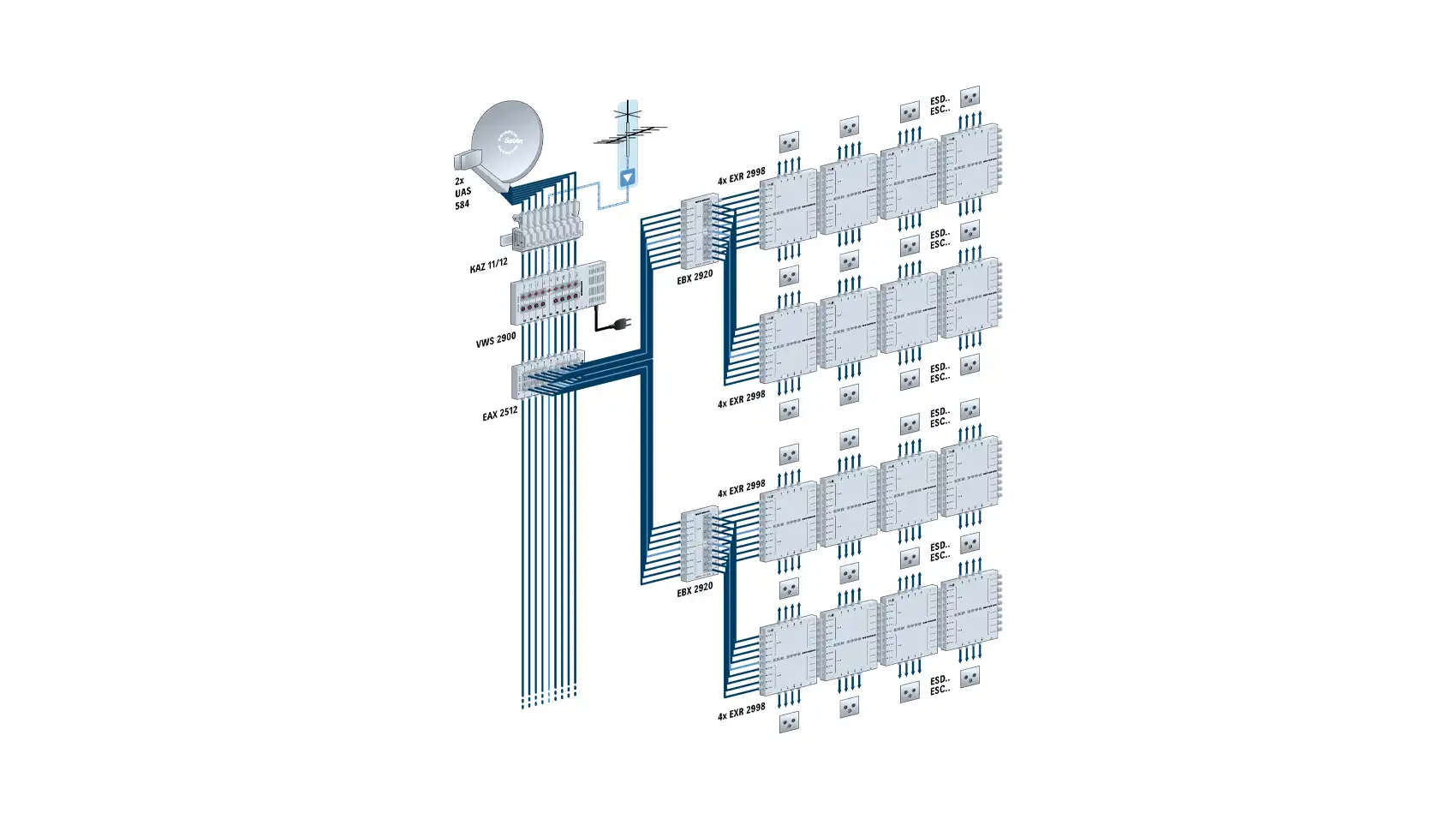

- Zum Anschluss von zwei 9er-Multischalter-Kaskaden an eine Stammleitung
- Neun Zweifach-Abzweiger in einem Gehäuse
- Fernspeisetauglich über Eingang ↔ Stamm-Ausgang
- Trennkondensatoren an den Abzweigausgängen

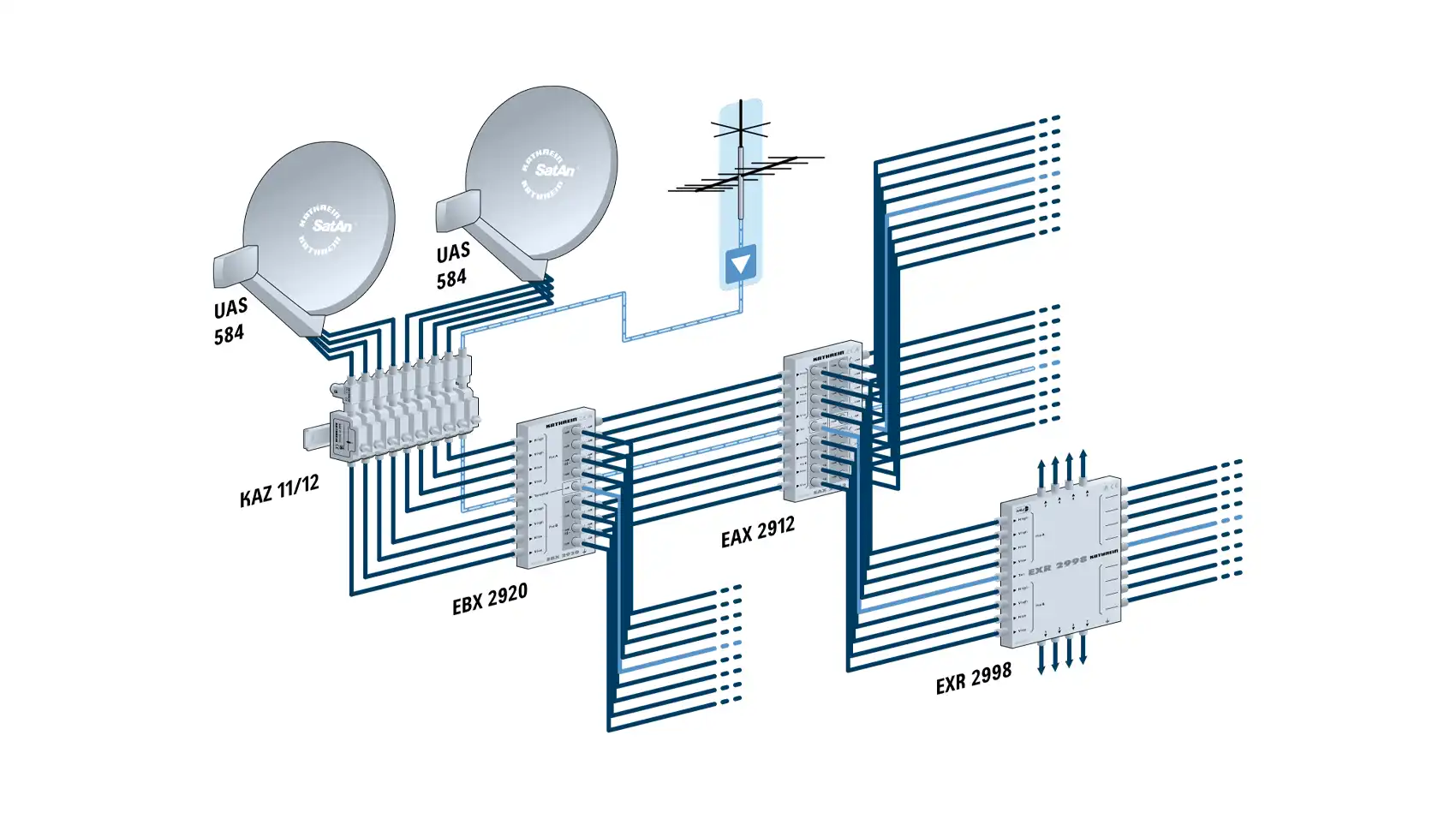

- Kaskadierbar mit weiteren EAX 2912 oder EBX 2920
- Für die Innenmontage geeignet
| Typ: | EAX 2912 |
| Bestell-Nr.: | 20510025 |
| Eingänge: | 1 x terrestrisch / 8 x Sat-ZF |
| Durchgangsdämpfung (Eingang -> Stamm-Ausgang): | 1,5 → 2 ¹) / 0,8 → 1,5 ¹) dB |
| Anschlussdämpfung (Eingang -> Abzweig-/Verteilausgang): | 12 / 13 -> 11 ¹) dB |
| Entkopplung Stamm: | 50 dB |
| Max. Fernspeisestrom pro Sat-Ebene: | 1000 mA |
| Frequenzbereich: | 5 – 862 MHz | 950 – 2150 MHz |
| Entkopplung Abzweig-/Verteilausgänge: | 30 / 30 dB |
| Anschlüsse: | F-Connectoren |
| Abmessungen (B x H x T): | 112 x 228 x 54,5 mm |
| Verpackungseinheit/Gewicht: | 1 (10)/0,7 St./kg |
¹) Frequenzabhängige Dämpfung
