- Richtkopplerdose für kombinierte Stern-/Durchschleifsysteme
- Gleichspannungsdurchlass vom SAT-Anschluss zum Eingang
- DC-Verbindung entkoppelt über Dioden
- Max. 24 V/400 mA
- TV-Anschluss: IEC-Stecker nach IEC 61169-2
- Frequenzbereich TV: 6–68 MHz / 118–862 MHz
- Radio-Anschluss: IEC-Buchse nach IEC 61169-2
- Frequenzbereich Radio: 87–108 MHz
- SAT-Anschluss: F-Buchse nach IEC 61169-24
- Frequenzbereich SAT: 950–2150 MHz
- Erfüllt EN 60728-11 und EN 50083-2
- Stabiles Druckgussgehäuse
- Mit Schraub- und Krallenbefestigung
- Passend für UP-Dosen mit Ø 55–65 mm
- Mit fast allen Installationsprogrammen kombinierbar
- Aufputzmontage mit Rahmen ESZ 50 (274226) und Abdeckplatte ESZ 53 (274228) möglich

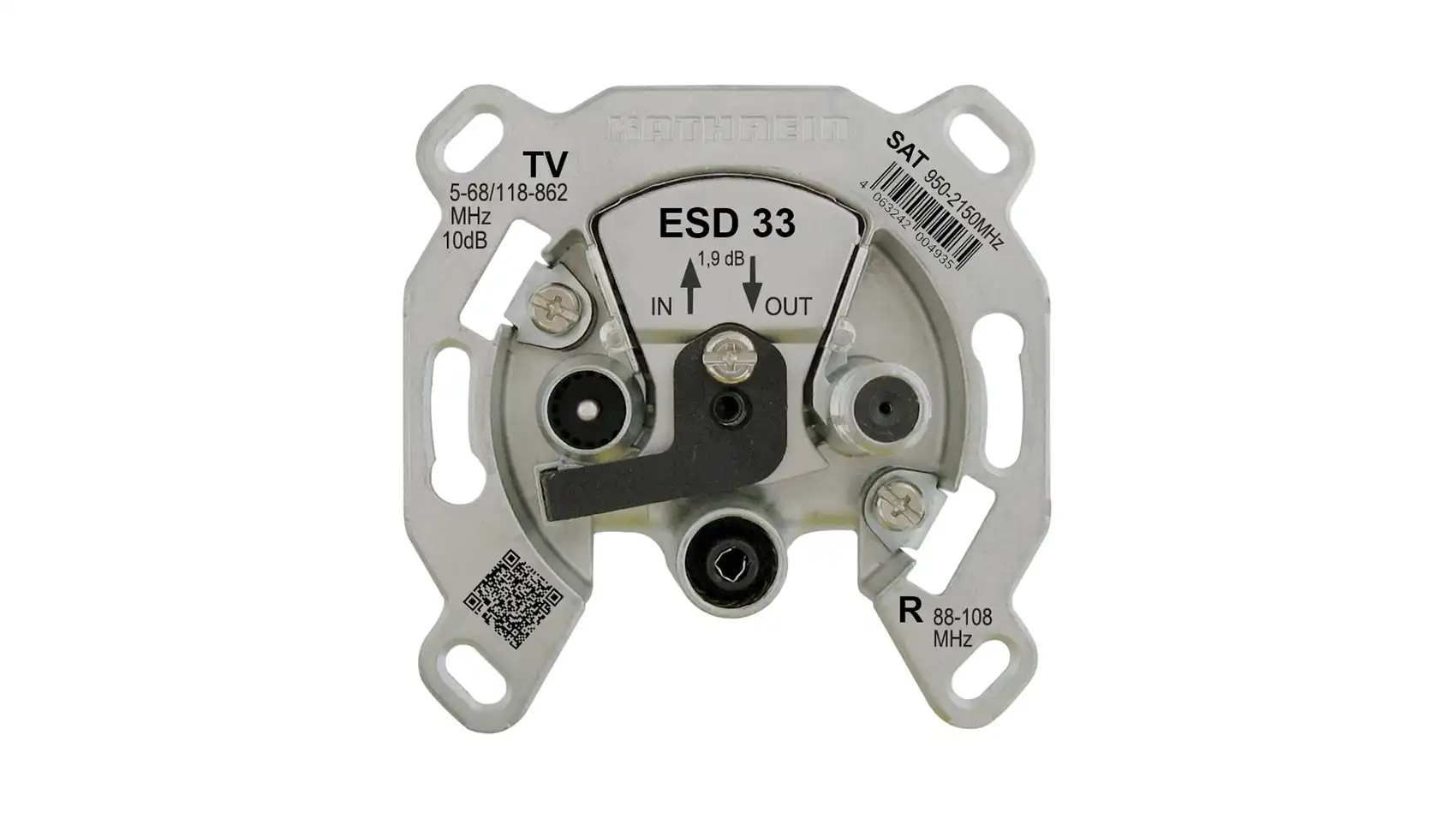

| Typ: | ESD 33 |
| Bestell-Nr.: | 4063242004942 |
| Vodafone-/KDG-Freigabe: | nein |
| Anschlussdämpfung Radio 87-108 MHz (FM): | 11 dB |
| Anschlussdämpfung TV 5-68 MHz (Rück): | 10 dB |
| Anschlussdämpfung TV 118-470 MHz (VHF): | 10 dB |
| Anschlussdämpfung TV 470-862 MHz (UHF): | 10 dB |
| Anschlussdämpfung SAT 950-2150 MHz (SAT-ZF): | 10 dB |
| Durchgangsdämpfung 5-68 MHz: | 1,1 dB |
| Durchgangsdämpfung 87-108 MHz: | 1,1 dB |
| Durchgangsdämpfung 118-470 MHz: | 1,1 dB |
| Durchgangsdämpfung 470-862 MHz: | 1,2 dB |
| Durchgangsdämpfung 950-2150 MHz: | 1,9 dB |
| Schirmungsmaß ¹): | 5 – 300 MHz 85 dB | 300 – 470 MHz 80 dB | 470 – 950 MHz 75 dB | 950 – 2150 MHz 55 dB |
| Verpackungseinheit/Gewicht: | 10/0,95 St./kg |
¹) Damit die angegebenen Werte erreicht werden, müssen nicht genutzte Ausgänge mit Abschlusswiderständen oder Kappen schirmdicht verschlossen werden
