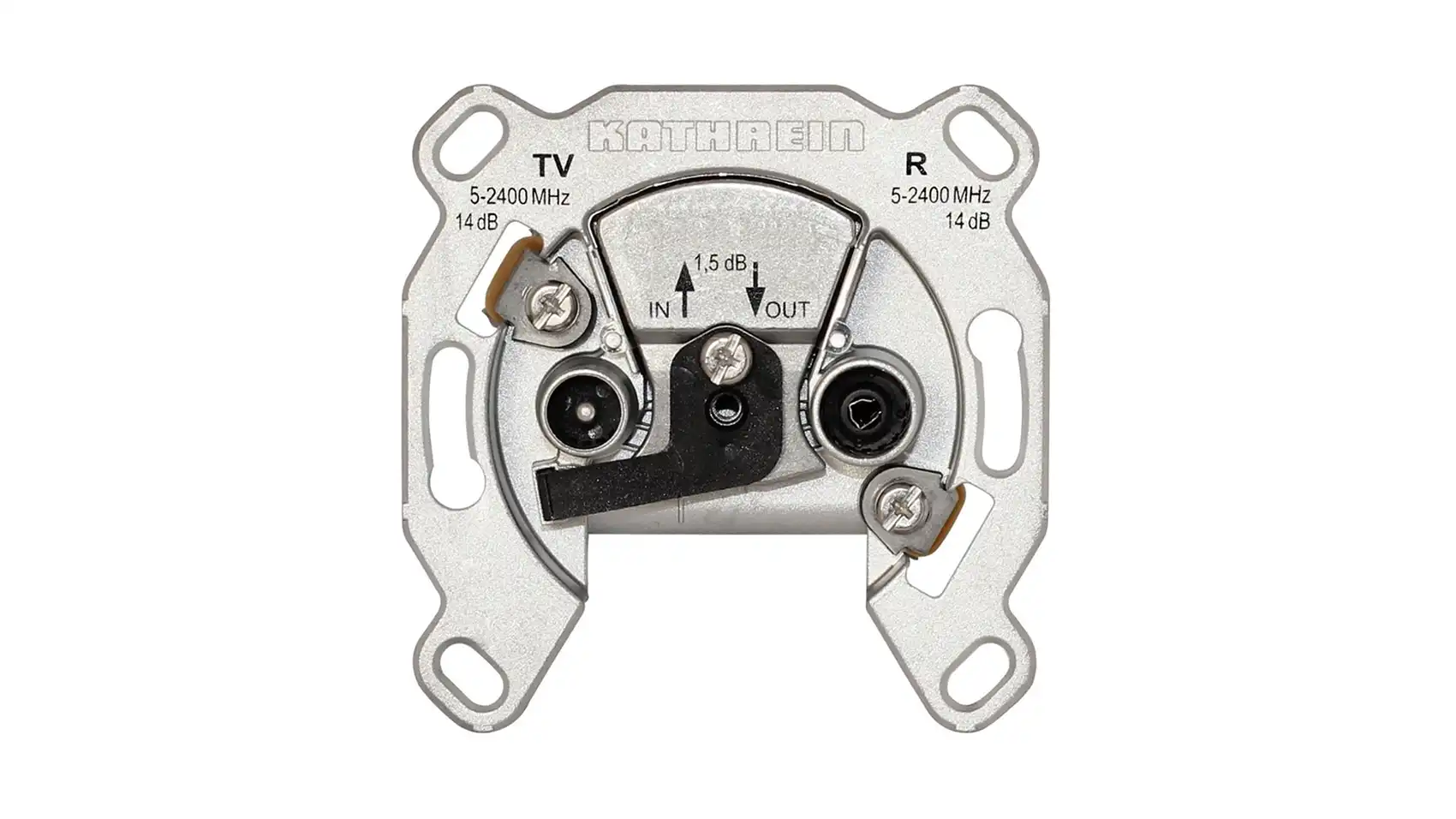

- Durchschleifdose, 2-fach, für Sat-Einfamilienhausanlagen
- Breitband-Richtkopplerdose für Durchschleifsysteme
- Frequenzbereich: 2 × 47–2400 MHz
- Anschlussdämpfung: VHF/UHF 14,5 dB, SAT 15 dB
- Gleichspannungs-Durchlass über den TV-/SAT-Anschluss zur Stammleitung
- Integrierte Diode
- Max. 24 V/350 mA, 22-kHz- und DiSEqC™-Signal
- Als Abschlusswiderstand ist ERA 14 zu verwenden
- Erfüllt EN 60728-11 und EN 50083-2
- Stabiles Druckgussgehäuse
- Mit Schraub- und Krallenbefestigung
- Passend für UP-Dosen mit Ø 55–65 mm
- Mit fast allen Installationsprogrammen kombinierbar
| Typ: | ESD 52 |
| Bestell-Nr.: | 274224 |
| Vodafone-/KDG-Freigabe: | nein |
| Anschlussdämpfung Radio 5-47 MHz (Rück): | 14,5 dB |
| Anschlussdämpfung Radio 47-68 MHz (Band I): | 14,5 dB |
| Anschlussdämpfung Radio 87,5-108 MHz (FM): | 14,5 dB |
| Anschlussdämpfung Radio 118-470 MHz (VHF): | 14,5 dB |
| Anschlussdämpfung Radio 470-1006 MHz (UHF): | 14,5 dB |
| Anschlussdämpfung Radio 950-2150 MHz (Sat-ZF): | 15 dB |
| Anschlussdämpfung Radio 2150-2400 MHz (Sat-ZF): | 16 dB |
| Anschlussdämpfung TV 5-47 MHz (Rück): | 14,5 dB |
| Anschlussdämpfung TV 47-68 MHz (Band I): | 14,5 dB |
| Anschlussdämpfung TV 87,5-108 MHz (FM): | 14,5 dB |
| Anschlussdämpfung TV 118-470 MHz (VHF): | 14,5 dB |
| Anschlussdämpfung TV 470-1006 MHz (UHF): | 14,5 dB |
| Anschlussdämpfung TV 950-2150 MHz (Sat-ZF): | 15 dB |
| Anschlussdämpfung TV 2150-2400 MHz (Sat-ZF): | 16 dB |
| Durchgangsdämpfung 5-47 MHz (Rück): | 1 dB |
| Durchgangsdämpfung 47-68 MHz (Band I): | 1,0 dB |
| Durchgangsdämpfung 87,5-108 MHz (FM): | 1,0 dB |
| Durchgangsdämpfung 118-470 MHz (VHF): | 1,0 dB |
| Durchgangsdämpfung 470-1006 MHz (UHF): | 1,0 dB |
| Durchgangsdämpfung 950-2150 MHz (Sat-ZF): | 1,9 dB |
| Durchgangsdämpfung 2150-2400 MHz (Sat-ZF): | 2,7 dB |
| Typ. Schirmungsmaß 5-300 MHz: | ≥ 85 dB |
| Typ. Schirmungsmaß 300-470 MHz: | ≥ 80 dB |
| Typ. Schirmungsmaß 470-1006 MHz: | ≥ 75 dB |
| Typ. Schirmungsmaß 1000-2400 MHz: | ≥ 55 dB |
| Max. Fernspeisespannung/Strom: | 24 V/400 mA |
| Verpackungseinheit/Gewicht: | 10 (50)/0,85-1,1 St./kg |
