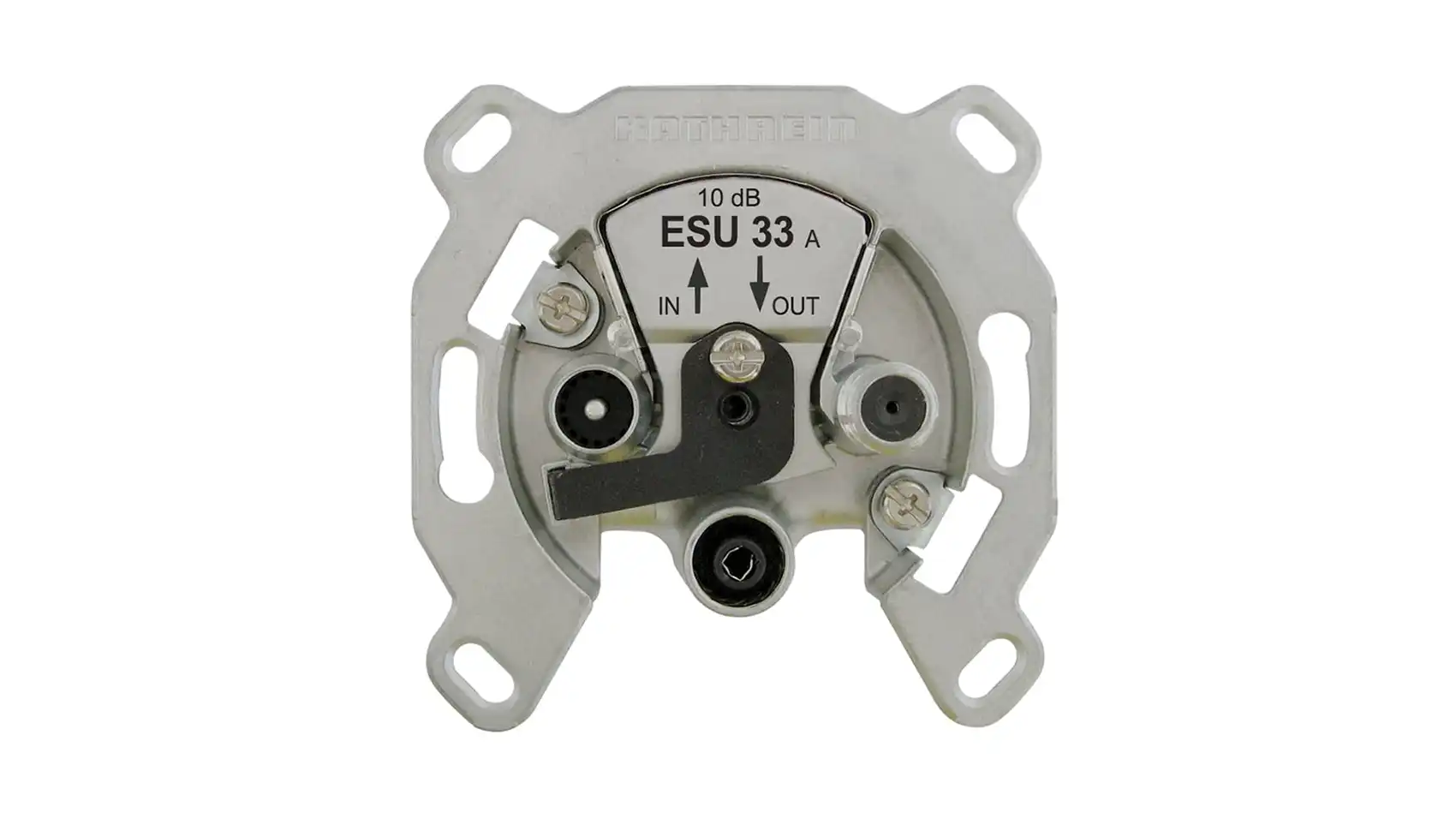

- Durchschleifdose für Einkabelsysteme, 3-fach
- Richtkopplerdose für Durchschleifsysteme in Einkabel-Anlagen nach EN 50494 oder EN 50607
- Frequenzbereiche: 87–108 MHz, 47–68/118–862 MHz und 950–2150 MHz
- Anschlussdämpfung: FM 11 dB, VHF/UHF/SAT 10 dB
- Gleichspannungs-Durchlass über den SAT-Anschluss zur Stammleitung
- Max. 24 V/400 mA, 22-kHz- und DiSEqC™-Signal
- Abschaltung des angeschlossenen Receivers bei nicht kompatiblen Einkabel-DiSEqC™-Befehlen gemäß EN 50494 oder EN 50607
- Abschaltung der Spannung vom SAT-Anschluss zum Eingang bei +18 V nach ca. 400 ms
- Überlastschutz durch elektronische Sicherung und Entkopplungsdioden
- Als Abschlusswiderstand ist ERA 14 zu verwenden
- Anschlüsse: TV – IEC-Stecker, Radio – IEC-Buchse, Sat-ZF – F-Buchse
- Erfüllt EN 60728-11 und EN 50083-2
- Stabiles Druckgussgehäuse
- Mit Schraub- und Krallenbefestigung
- Passend für UP-Dosen mit Ø 55–65 mm
- Mit fast allen Installationsprogrammen kombinierbar
| Typ: | ESU 33 |
| Bestell-Nr.: | 21110012 |
| Anschlussdämpfung Radio 87,5-108 MHz (FM): | 11 dB |
| Anschlussdämpfung TV 47-68 MHz (Band I): | 10 dB |
| Anschlussdämpfung TV 118-470 MHz (VHF): | 10 dB |
| Anschlussdämpfung TV 470-862 MHz (UHF): | 10 dB |
| Anschlussdämpfung Sat-ZF 950-2150 MHz (Sat-ZF): | 10 dB |
| Durchgangsdämpfung VHF: | 1,0 dB |
| Durchgangsdämpfung UHF: | 1,0 dB |
| Durchgangsdämpfung Sat-ZF: | 1,9 dB |
| Entkopplung intern ¹) Sat-ZF: | > 32 dB |
| Entkopplung intern ¹) VHF/UHF: | > 42 dB |
| Verpackungseinheit/Gewicht: | 10 (50)/1,0 St./kg |
¹) Zwischen zwei Teilnehmern
