- Kaskadierbarer Einkabel-Multischalter der zweiten Generation
- dCSS-Technologie mit Full-Band-Capture-Technology
- 2 Ausgänge mit bis zu 32 Userbändern
- Max. 30 Userbänder auf einem Ausgang möglich
- Legacy-Funktion auf dem zweiten Ausgang möglich

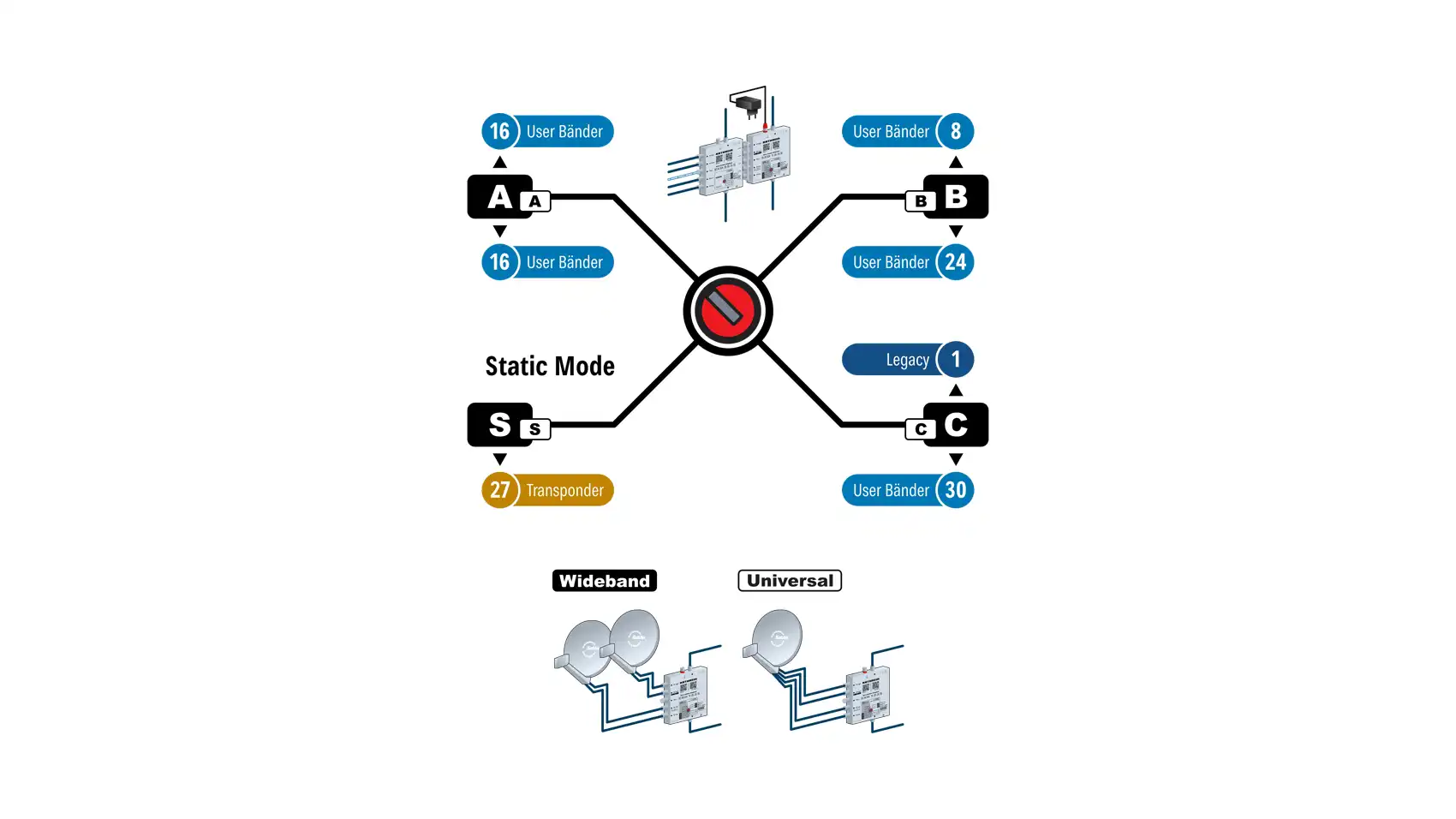

- Verschiedene Konfigurationen und Userband-Anzahlen per Drehschalter wählbar
- Unterstützt EN 50494 und EN 50607 / SCD 2
- Static Mode mit 27 vorbelegten Transpondern
- Betrieb im Static Mode ohne DiSEqC™ möglich
- Zukunftssicher durch Wideband Technology
- Mit zwei Wideband-LNBs sind zwei SAT-Positionen möglich
- Integrierte AGC für konstanten Ausgangspegel der SAT-ZF-Signale
- Multi-Tunergeräte können über eine Niederführung mit vielen Userbändern versorgt werden
- PIN-Code-Schutz gegen ungewollten Zugriff auf Teilnehmerfrequenzen

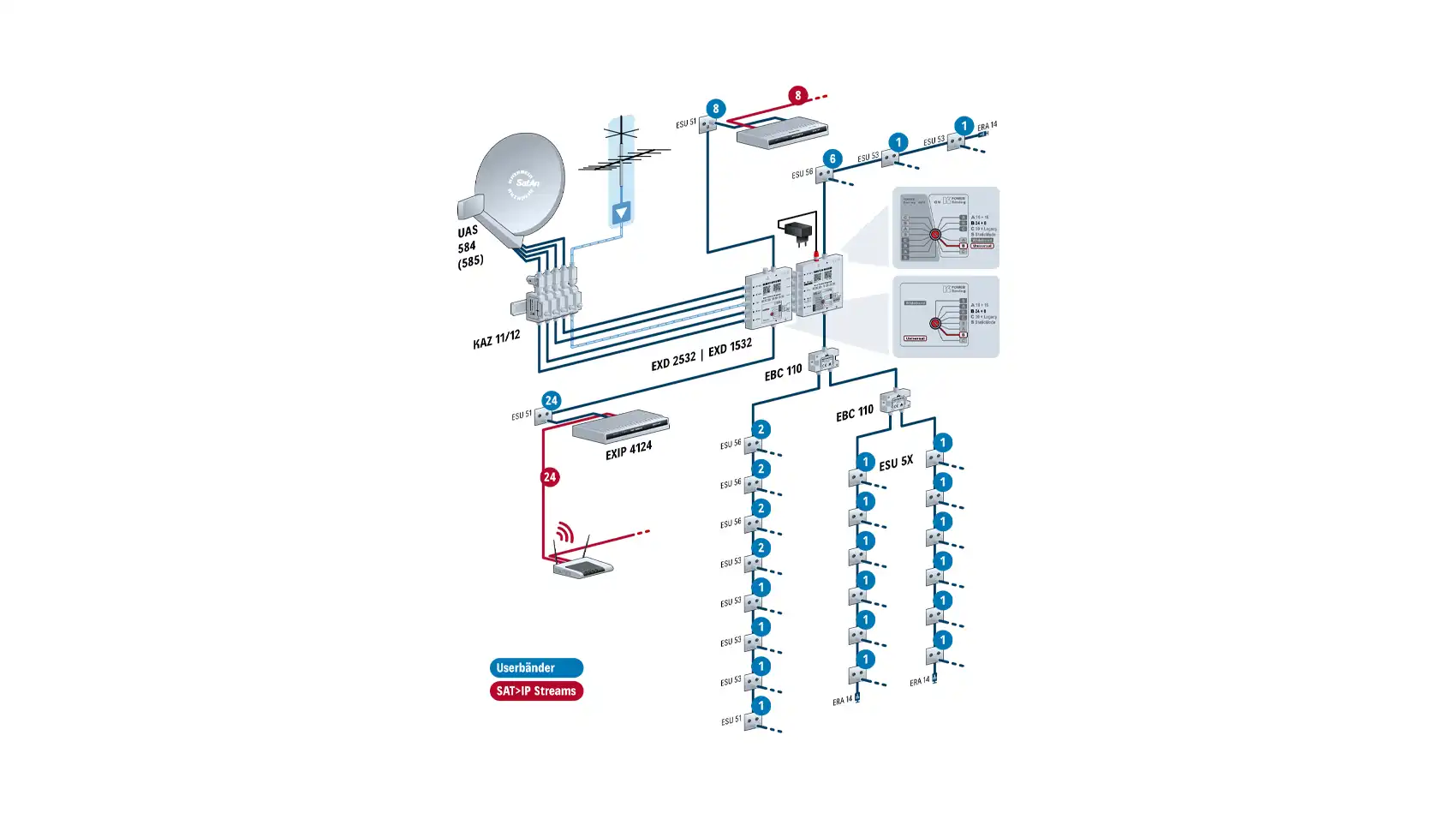

- Bis zu 8 Multischalter kaskadierbar
- Kathrein-Power-Saving per Drehschalter wähl- und abschaltbar
- Stromsparkonzept: kein Stromverbrauch aus dem NCF 18, wenn kein Receiver aktiv ist
- LED als Installationshilfe und zur Fehlersuche
- QR-Code für Userbänder und Gebrauchsanleitung

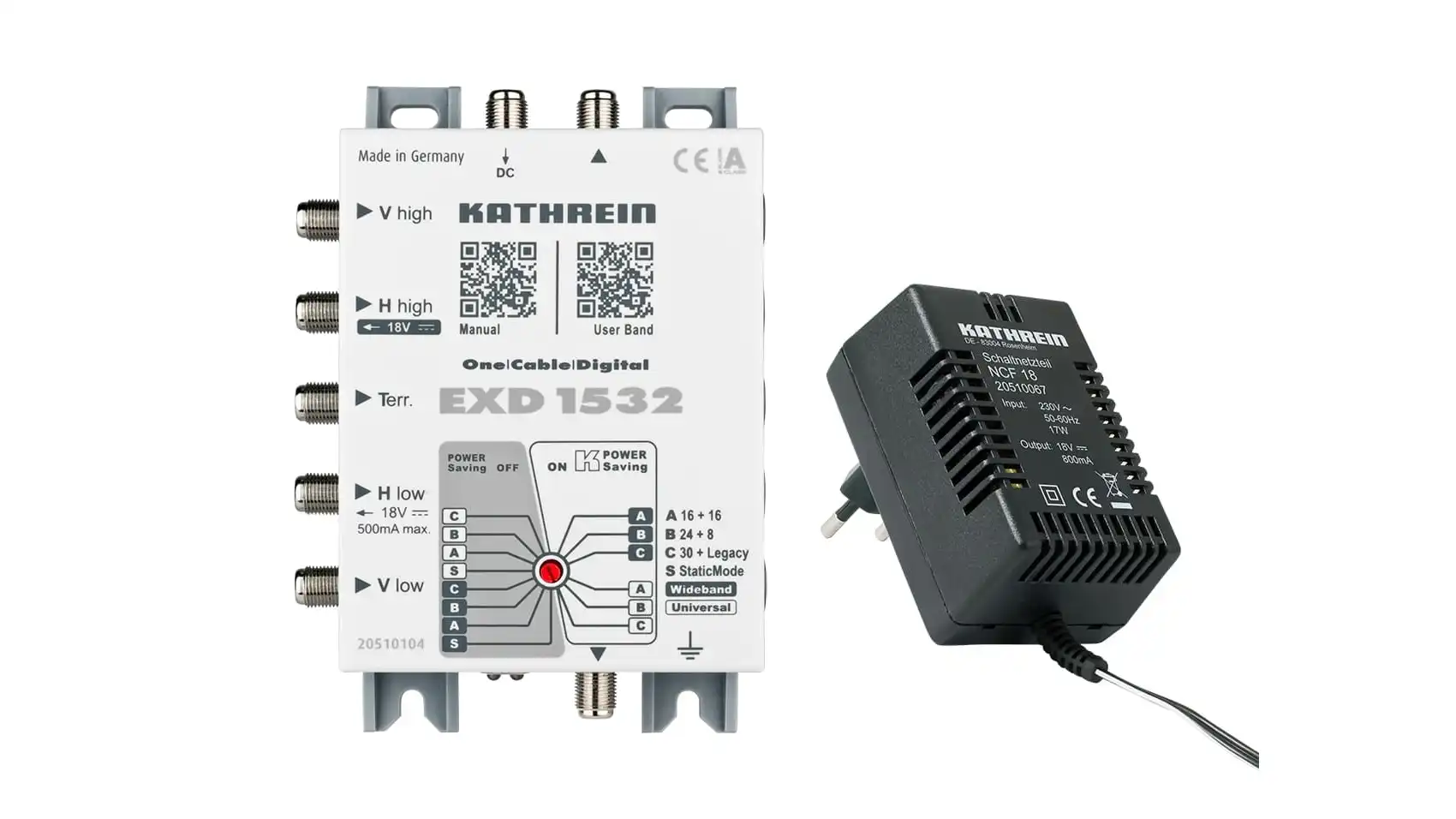

- Externes Netzteil NCF 18 für die LNB-Versorgung
- Für die Innenmontage geeignet
| Typ: | EXD 1532 |
| Bestell-Nr.: | 20510104 |
| Teilnehmeranschlüsse: | Bis zu 32 |
| Eingänge: | 1 x terrestrisch/4 x Sat-ZF |
| Anschlussdämpfung (terrestrisch): | 11 dB |
| Entkopplung horizontal → vertikal: | 30 dB |
| Zulässiger Eingangsspannungsbereich: | 207 – 253 V |
| Eingangsnennspannung: | 230 V (47 – 63 Hz) |
| Eingangsnennleistung bei 0- | 150- | 500-mA-Last ¹): | 5,4 W | 8,7 W | 15,5 W |
| Max. zulässiger Fernspeisestrom (Eingang “horiz. low”): | 500 (2 x 250 bei Wideband) mA |
| Schutzklasse | Schutzart: | II (schutzisoliert) | IP 30 |
| Max. Stromaufnahme über den Teilnehmeranschluss: | 20 mA |
| Eingangspegel Sat: | 60 – 90 dBµV |
| Frequenzbereich: | 5 – 862/300 – 2350 MHz |
| Teilnehmer-Frequenz/Userband: | Siehe Frequenzzuordnung der verschiedenen UBs in den Modi A,B und C in eigener Tabelle MHz |
| Zulässige Versorgungsspannung am Teilnehmer-Ausgang: | 12 – 14 V |
| Ausgangspegel Sat (AGC): | 94 dBµV |
| Spannung sekundär (Eingang “horiz. low”): | 18 V |
| Anschlüsse: | F-Connectoren |
| Zulässige Umgebungstemperatur: | -20 bis +55 °C |
| Abmessungen: | 102,8 x 148 x 44 mm |
| Verpackungseinheit/Gewicht: | 1 (10)/0,51 St./kg |
¹) Alle 30 Teilnehmerfrequenzen/Userbänder in Betrieb
