- Kaskadierbarer Durchgangs-Einkabel-Multischalter
- Zur Anlagenerweiterung um zwei Einkabel-Anschlüsse
- 2 Ausgänge mit jeweils 8 Userbändern
- Insgesamt bis zu 16 Userbänder
- Userband-Frequenzen kompatibel zu früheren KATHREIN-Modellen
- Unterstützt EN 50494 und EN 50607 / SCD 2
- Integrierte AGC für konstanten Ausgangspegel der SAT-ZF-Signale
- Multi-Tunergeräte können über eine Niederführung mit mehreren Userbändern versorgt werden
- PIN-Code-Schutz gegen ungewollten Zugriff auf Teilnehmerfrequenzen

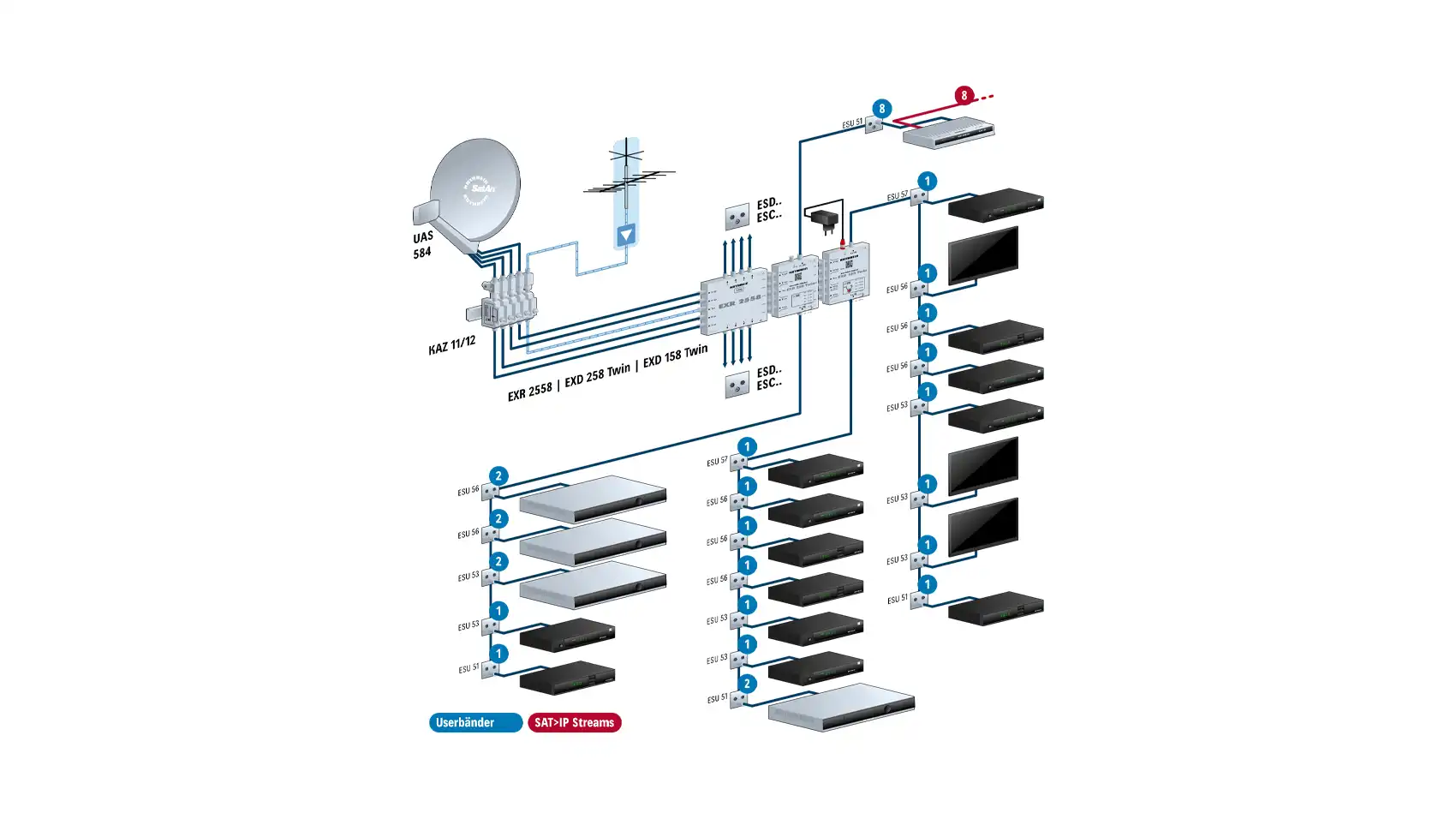

- Geeignet für wohnungsübergreifende Installationen

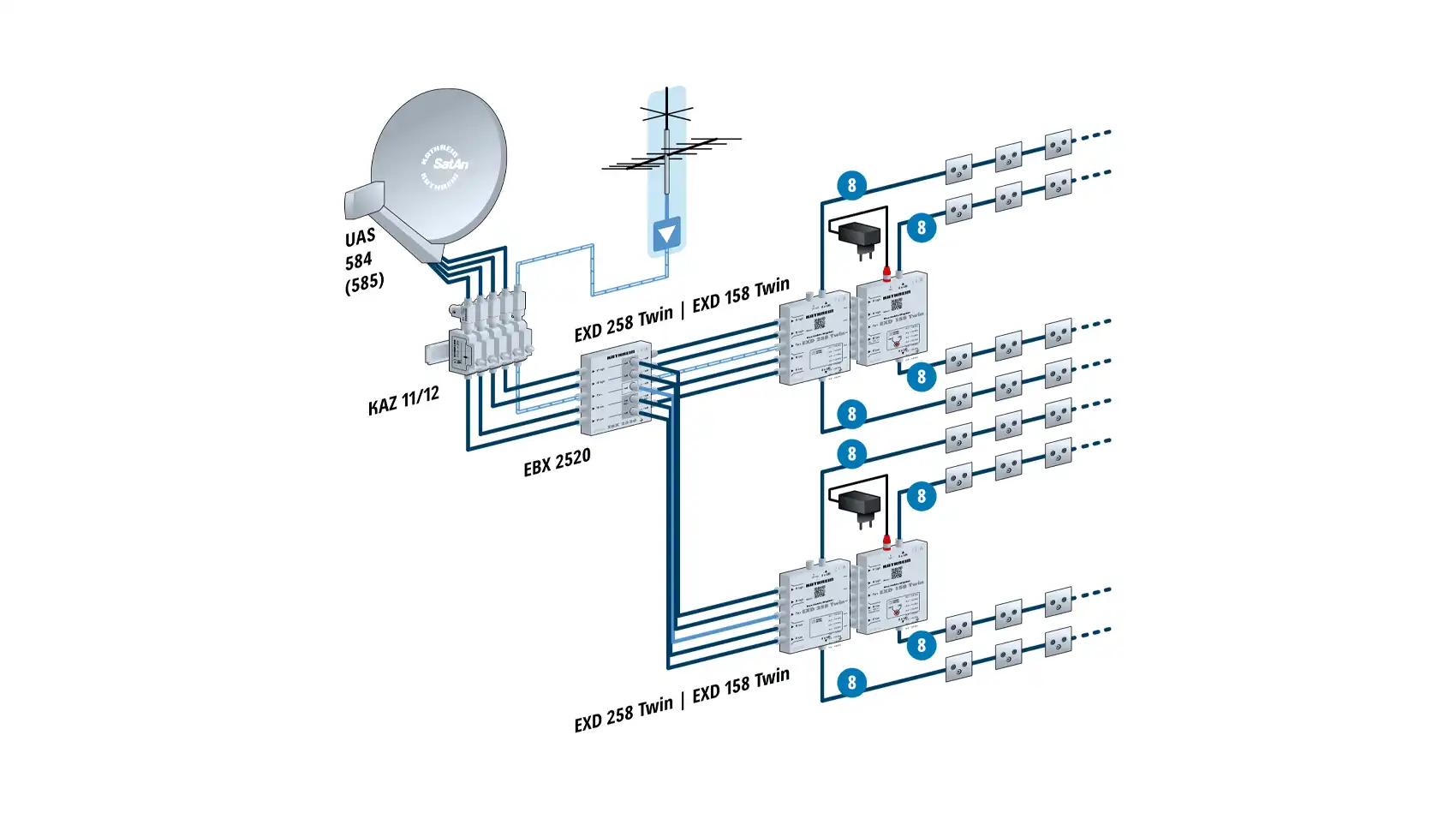

- Bis zu 8 Multischalter kaskadierbar
- Kathrein-Power-Saving mit Signalisierung an den End-Multischalter über Stamm „vertikal low“
- Stromsparkonzept: kein Stromverbrauch aus dem NCF 18, wenn kein Receiver aktiv ist
- Optionale Versorgung des Multischalters mit NCF 18 möglich
- Keine LNB-Versorgung über optionale NCF-18-Versorgung
- LED als Installationshilfe und zur Fehlersuche
- QR-Code für Gebrauchsanleitung
- Für die Innenmontage geeignet

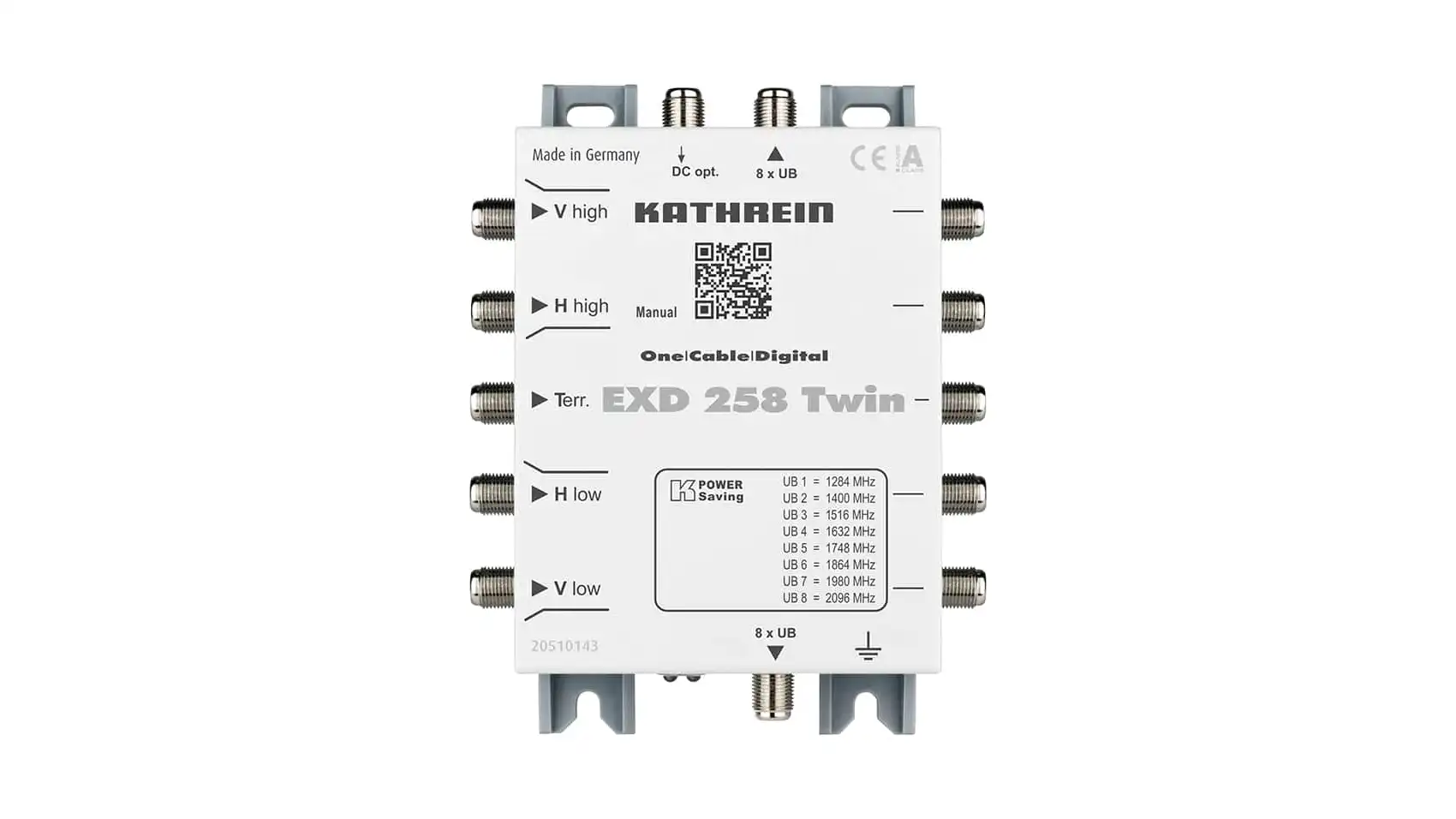

| Typ: | EXD 258 Twin |
| Bestell-Nr.: | 20510143 |
| Teilnehmeranschlüsse: | 2 x 8 |
| Eingänge: | 1 x terrestrisch/4 x Sat-ZF |
| Durchgangsdämpfung: | 3/1,5 dB |
| Anschlussdämpfung (terrestrisch): | 11 dB |
| Entkopplung horizontal → vertikal: | 30 dB |
| Entkopplung Stamm: | 40 dB |
| Schutzart: | IP 30 |
| Max. Stromaufnahme über den Teilnehmeranschluss: | Mit Netzteil |
| Eingangspegel Sat: | 60 – 90 dBµV |
| Frequenzbereich: | 5 – 862/950 – 2150 MHz |
| Max. zulässiger Fernspeisestrom pro Stamm: | 1000 mA |
| Zulässige Versorgungsspannung am Teilnehmer-Ausgang: | 12 – 14 V |
| Ausgangspegel Sat (AGC): | 94 dBµV |
| Teilnehmer-Frequenz/Userband-Adresse Receiver 1 Receiver 2 Receiver 3 Receiver 4 Receiver 5 Receiver 6 Receiver 7 Receiver 8: | 1284/1 1400/2 1516/3 1632/4 1748/5 1864/6 1980/7 2096/8 MHz |
| Anschlüsse: | F-Connectoren |
| Zulässige Umgebungstemperatur: | -20 bis +55 °C |
| Abmessungen: | 111,5 x 148 x 44 mm |
| Verpackungseinheit/Gewicht: | 1 (10)/0,4 St./kg |
