- DiSEqC™-Umschaltmatrix für Multifeed-Systeme
- Zum Umschalten zwischen zwei Satelliten oder zwei Teilnehmerausgängen unterschiedlicher Multischalter

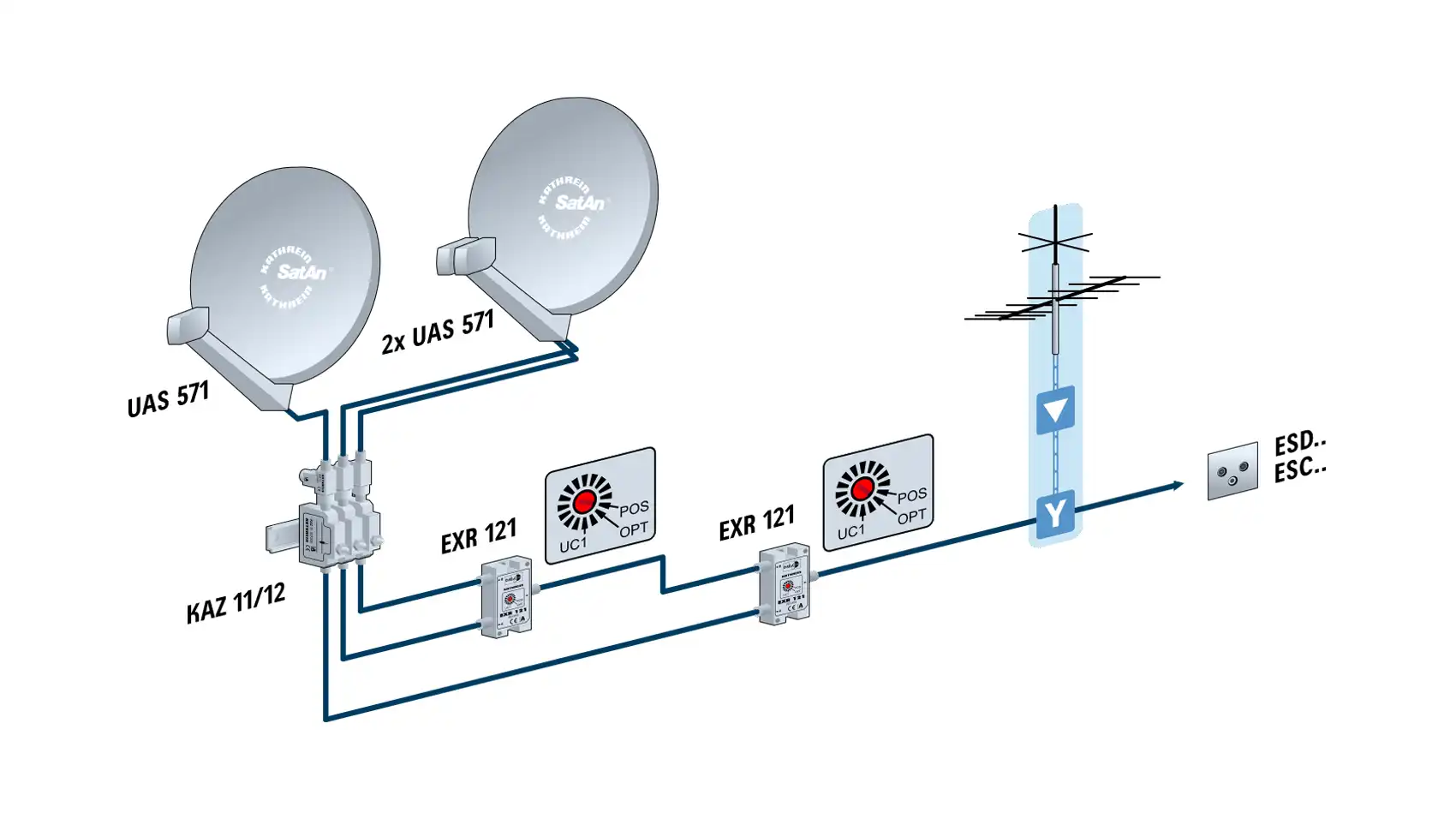

- Durch Kaskadierung für Multifeed-Empfang von drei oder vier Satelliten geeignet
- Zwei Eingänge und ein Ausgang
- Umschaltung per Drehschalter konfigurierbar
- DiSEqC™-Befehle für Position A/B, Option A/B oder Uncommitted Switch 1 wählbar
- Steuersignale 14/18 V, 0/22 kHz und DiSEqC™ werden zum gewählten Eingang durchgeschaltet
- Zweiter Eingang bleibt spannungsfrei
- Empfang des terrestrischen Bereiches nur bei eingeschaltetem Receiver möglich
- Für die Innenmontage geeignet

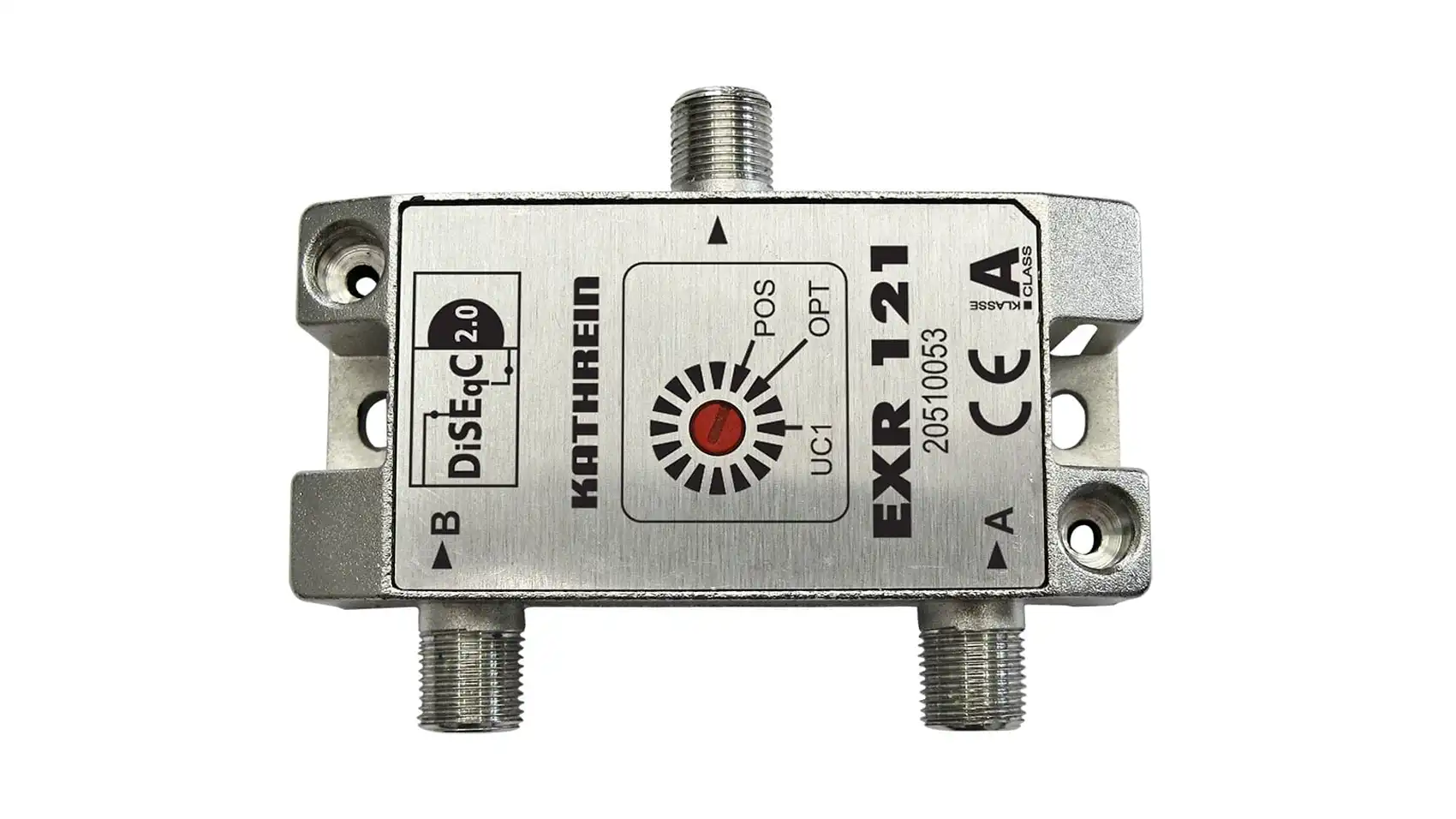

| Typ: | EXR 121 |
| Bestell-Nr.: | 20510053 |
| Teilnehmeranschlüsse: | 1 |
| Eingänge: | 2 x terr./Sat-ZF (A/B) |
| Durchgangsdämpfung: | 2 dB |
| Entkopplung Eingänge: | 25 dB |
| Steuerung mit DiSEqC™: | Konfigurierbar für die DiSEqCTM-Befehle |
| Stromaufnahme pro Teilnehmer: | Typ. 28 mA |
| Max. zul. Fernspeisestrom je Teilnehmer-Anschluss: | 350 mA |
| Spannungsabfall typ. (bei 350-mA-Last): | 0.4 V |
| Frequenzbereich: | 47-2150 MHz |
| Schalterstellung 1: | Position A/B |
| Schalterstellung 2: | Option A/B |
| Schalterstellung 3: | “Uncommited Switch” an/aus |
| Nennimpedanz: | 75 Ω |
| Anschlüsse: | F-Connectoren |
| Zulässige Umgebungstemperatur: | -20 bis +55 °C |
| Abmessungen (B x H x T): | 35 x 74 x 21 mm |
| Verpackungseinheit/Gewicht: | 1 (10)/0,4 St./kg |
