- Nicht kaskadierbarer Multischalter mit 8 Teilnehmeranschlüssen
- Für 1 SAT-Position mit 4 SAT-Ebenen
- Zur Verteilung von SAT-ZF- und terrestrischen Signalen
- Pro Receiver ist nur eine Leitung erforderlich
- Für Twin-Receiver werden zwei Leitungen benötigt
- Unabhängige Wahl von horizontal/vertikal und Low-/High-Band je Receiver
- Umschaltung über Koaxialkabel mit 14/18 V und 0/22 kHz
- Integrierter Verstärker für geringe Anschlussdämpfungen im SAT- und terrestrischen Bereich
- Integrierte Preemphase zum Entzerren der Kabeldämpfung
- Empfang des terrestrischen Bereiches auch bei ausgeschaltetem SAT-Receiver möglich
- Hohe Entkopplung zwischen den Ausgängen
- LNB-Fernspeisemöglichkeit über Eingang horizontal low
- Alle anderen Eingänge sind spannungsfrei, dadurch Betrieb mit UAS 585 möglich
- Niedrige Leistungsaufnahme durch hocheffizientes, kurzschlussfestes Schaltnetzteil
- Stromsparkonzept: Jeder Multischalter-Zweig wird vom angeschlossenen Receiver versorgt und beim Ausschalten deaktiviert
- Für die Innenmontage geeignet
- Hinweis: Für größere Anlagen steht das kaskadierbare SAT-ZF-Verteilsystem mit EXR 2508, EXR 2554, EXR 2558 und VWS 2551 zur Verfügung

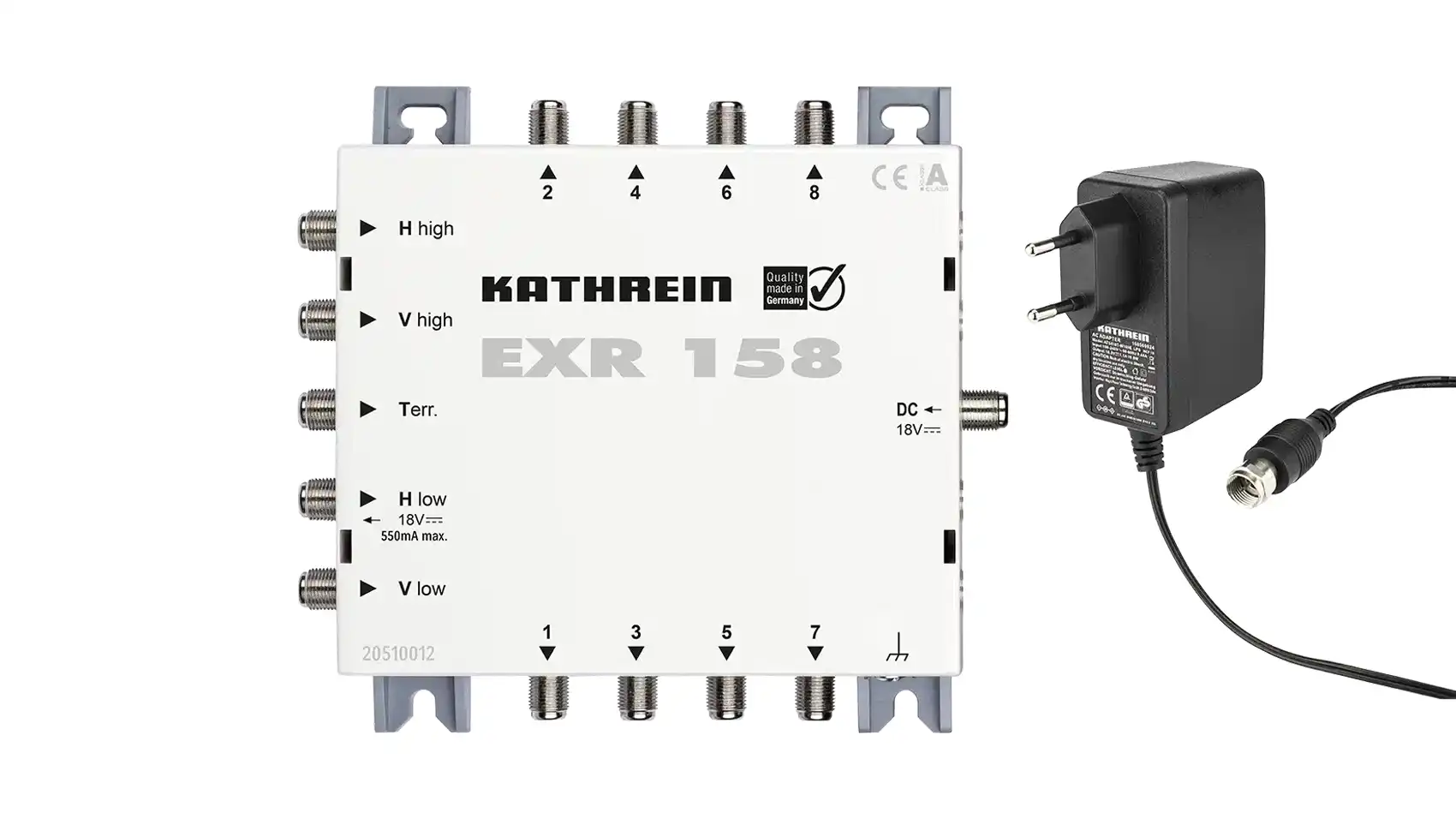

| Typ: | EXR 158 |
| Bestell-Nr.: | 20510012 |
| Teilnehmeranschlüsse: | 8 |
| Eingänge: | 1 x terr. | 4 x Sat-ZF |
| Frequenzbereiche: | 47 – 862 MHz | 950 – 2150 MHz |
| Anschlussdämpfung ¹): | 4 → 0 dB | 12 → 7 dB |
| Entkopplung horizontal → vertikal: | 25 dB |
| Entkopplung Teilnehmer: | 25 / 25 dB |
| Max. Ausgangspegel ²): | 95 / 105 dBµV |
| Steuerung Eingang vert./horiz.: | 12 – 14,5 V | 16 – 19 V |
| Steuerung Low-/High-Band: | 0/22 kHz |
| Stromaufnahme/Teilnehmer: | < 25 mA |
| Zulässiger Eingangsspannungsbereich: | 198 – 253 V |
| Eingangsnennspannung: | 230 V (47 – 63 Hz) |
| Eingangsnennleistung bei 0 mA- | 150 mA- | 550 mA-Last: | 3,4 W | 6,3 W | 15 W |
| Spannung sekundär ³): | 18 V |
| Max. Fernspeisestrom gesamt ³): | 550 mA |
| Schutzklasse | Schutzart: | II (schutzisoliert) | IP 30 |
| Anschlüsse: | F-Connectoren |
| Zul. Umgebungstemperatur: | -20 bis +55 °C |
| Abmessungen (B x H x T): | 215 x 148 x 43 mm |
| Verpackungseinheit/Gewicht: | 1 (10)/0,65 St./kg |
¹) Frequenzabhängige Dämpfung (Preemphase)
²) Terr. nach EN 50083-5, 60-dB-KMA; SAT nach EN 60728-3, 35-dB-IMA
³) Über Eingang horizontal low
