- Kaskadierfähiger Multischalter mit 16 Teilnehmeranschlüssen
- Für 1 SAT-Position mit 4 SAT-Ebenen
- Zur Verteilung von SAT-ZF- und terrestrischen Signalen

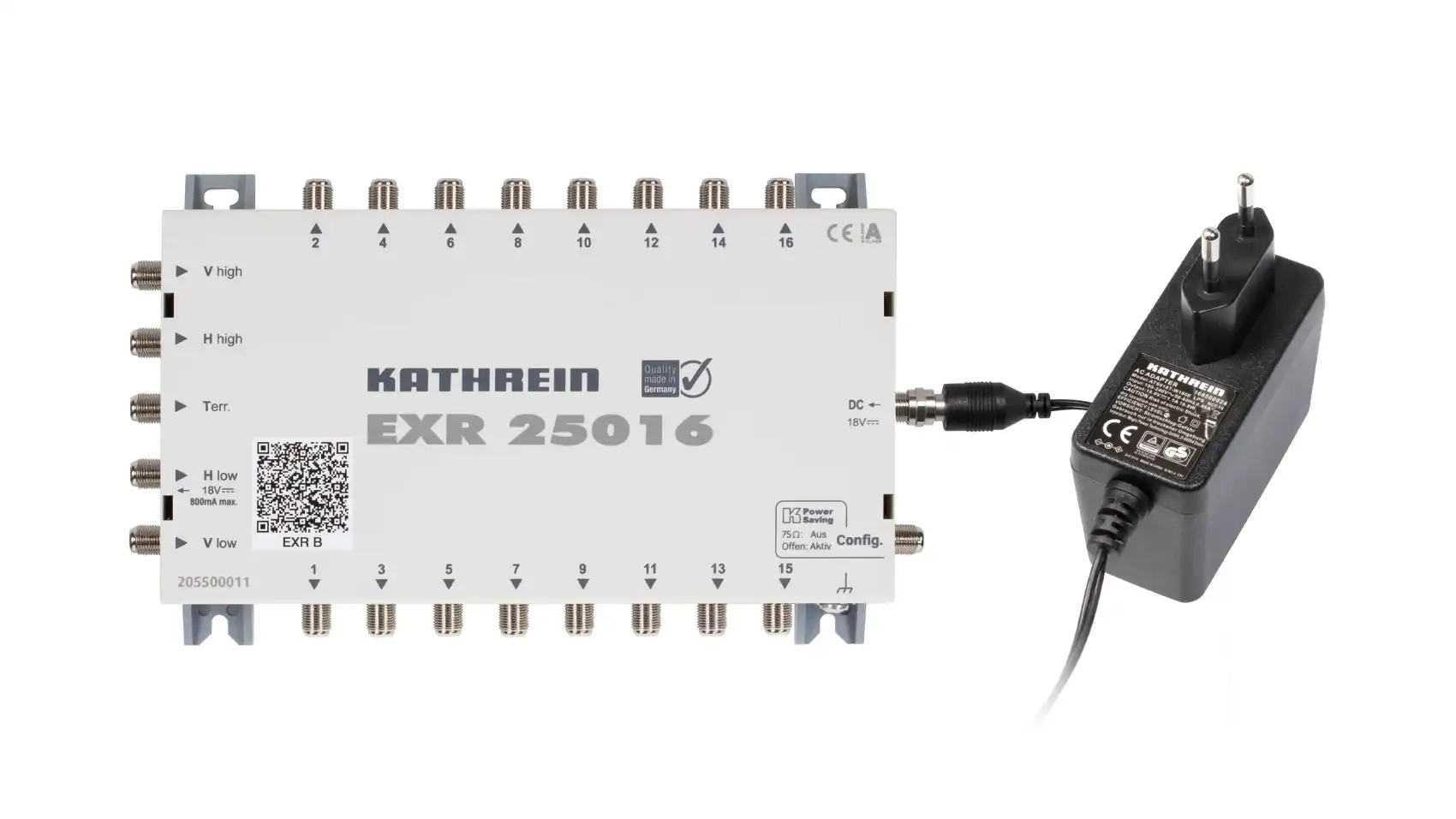

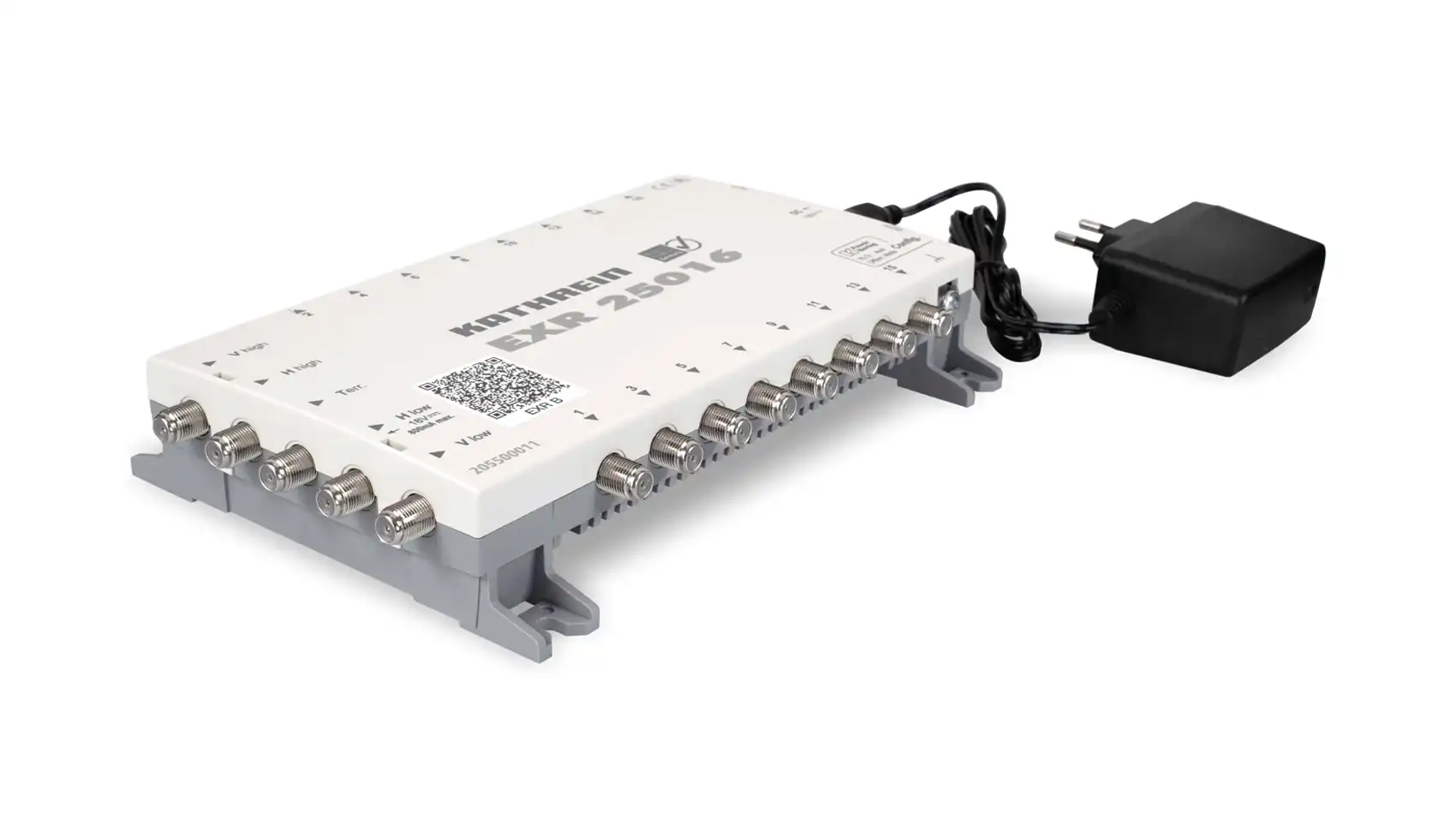

- Multischalter für 16 Anschlüsse mit externem Netzteil NCF 18
- Pro Receiver ist nur eine Leitung erforderlich
- Für Twin-Receiver werden zwei Leitungen benötigt
- Unabhängige Wahl von horizontal/vertikal und Low-/High-Band je Receiver
- Umschaltung über Koaxialkabel mit 14/18 V und 0/22 kHz
- Integrierter Verstärker für geringe Anschlussdämpfungen im SAT-Bereich
- Integrierte Preemphase zum Entzerren der Kabeldämpfung
- Terrestrischer Bereich 5–862 MHz passiv
- Empfang des terrestrischen Bereiches auch bei ausgeschaltetem SAT-Receiver möglich
- Hohe Entkopplung zwischen den Ausgängen

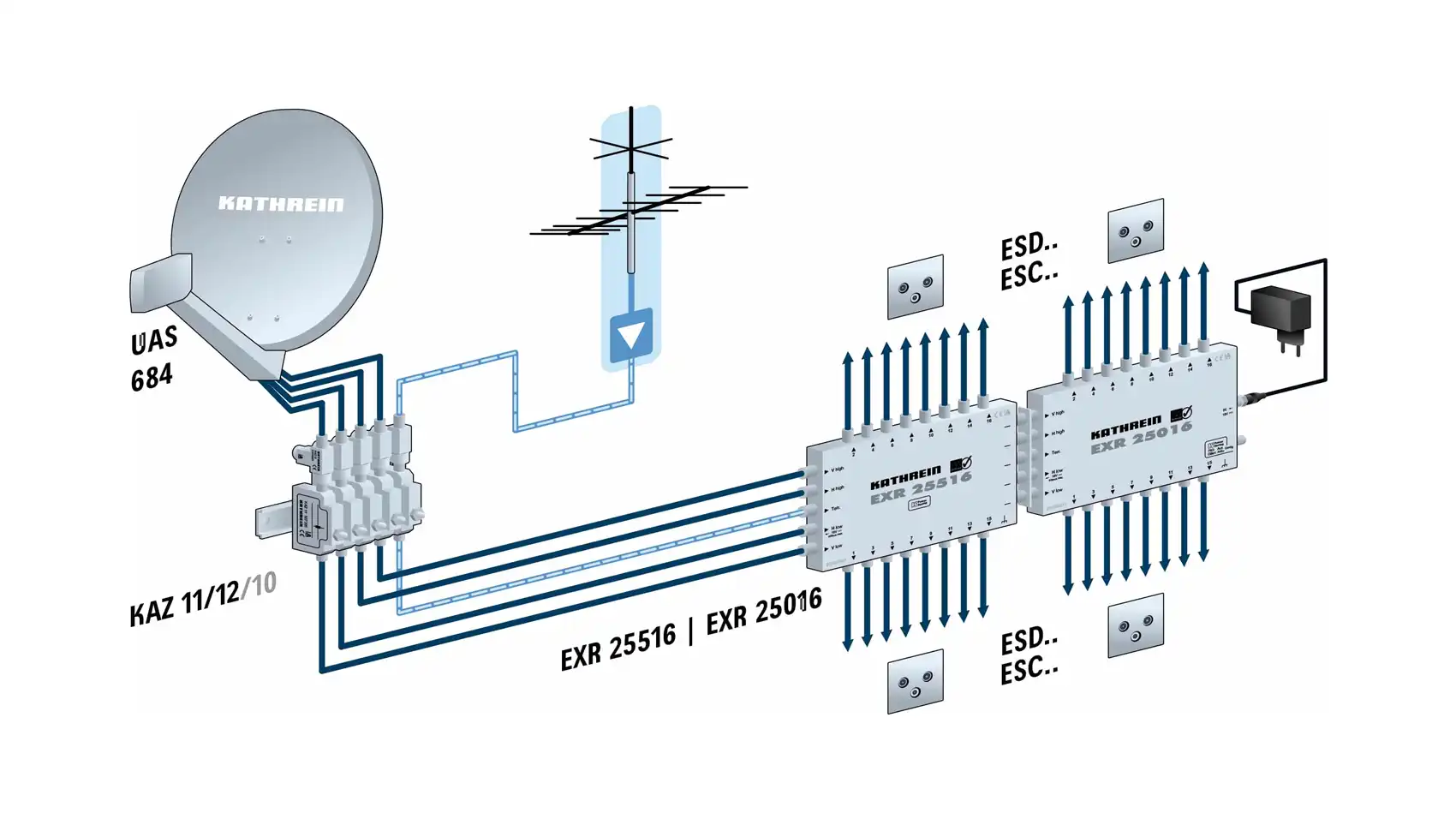

- Bis zu sechs Geräte kaskadierbar
- Kathrein-Power-Saving zur Abschaltung der LNB-Spannungsversorgung bei inaktiven Receivern
- Für die Innenmontage geeignet
| Typ: | EXR 25016 |
| Bestell-Nr.: | 205500011 |
| Teilnehmeranschlüsse: | 16 |
| Eingänge: | 1 x terr. | 4 x Sat-ZF |
| Frequenzbereiche: | 5 – 862 MHz | 950 – 2150 MHz |
| Anschlussdämpfung Teilnehmer 1 – 8 ¹): | 14 → 16 dB | 5 → 1 dB |
| Anschlussdämpfung Teilnehmer 9 – 16 ¹): | 18 → 21 dB | 5 → 1 dB |
| Entkopplung horizontal → vertikal: | 25 dB |
| Entkopplung Teilnehmer: | 40 / 25 dB |
| Entkopplung Stamm: | 40 dB |
| Max. Ausgangspegel ²): | 109 dBµV |
| Steuerung Eingang vert./horiz.: | 12 – 14 V | 16 – 19 V |
| Steuerung Low-/High-Band: | 0/22 kHz |
| Stromaufnahme/Teilnehmer: | 20 mA |
| Schutzart: | IP 30 |
| Max. zulässiger Fernspeisestrom pro Stamm: | 800 mA |
| Anschlüsse: | F-Connectoren |
| Zulässige Umgebungstemperatur: | -20 bis +55 °C |
| Abmessungen (B x H x T): | 239 x 148 x 43 mm |
| Verpackungseinheit/Gewicht: | 1 (10)/0,30 St./kg |
¹) Frequenzabhängige Dämpfung
