- Kaskadierfähiger Durchgangs-Multischalter mit 4 Teilnehmeranschlüssen
- Für 1 SAT-Position mit 4 SAT-Ebenen
- Zur Verteilung von SAT-ZF- und terrestrischen Signalen
- Multischalter 5 auf 4, Durchgang
- Anlagenerweiterung um jeweils 4 Teilnehmeranschlüsse
- Pro Receiver ist nur eine Leitung erforderlich
- Für Twin-Receiver werden zwei Leitungen benötigt
- Unabhängige Wahl von horizontal/vertikal und Low-/High-Band je Receiver
- Umschaltung über Koaxialkabel mit 14/18 V und 0/22 kHz
- Integrierter Verstärker für geringe Anschlussdämpfungen im SAT-Bereich
- Integrierte Preemphase zum Entzerren der Kabeldämpfung
- Terrestrischer Bereich 5–862 MHz passiv
- Empfang des terrestrischen Bereiches auch bei ausgeschaltetem SAT-Receiver möglich
- Hohe Entkopplung zwischen den Ausgängen
- Fernspeisemöglichkeit über den Eingang horizontal low
- Alle anderen Eingänge sind spannungsfrei, dadurch Betrieb mit UAS 585 möglich

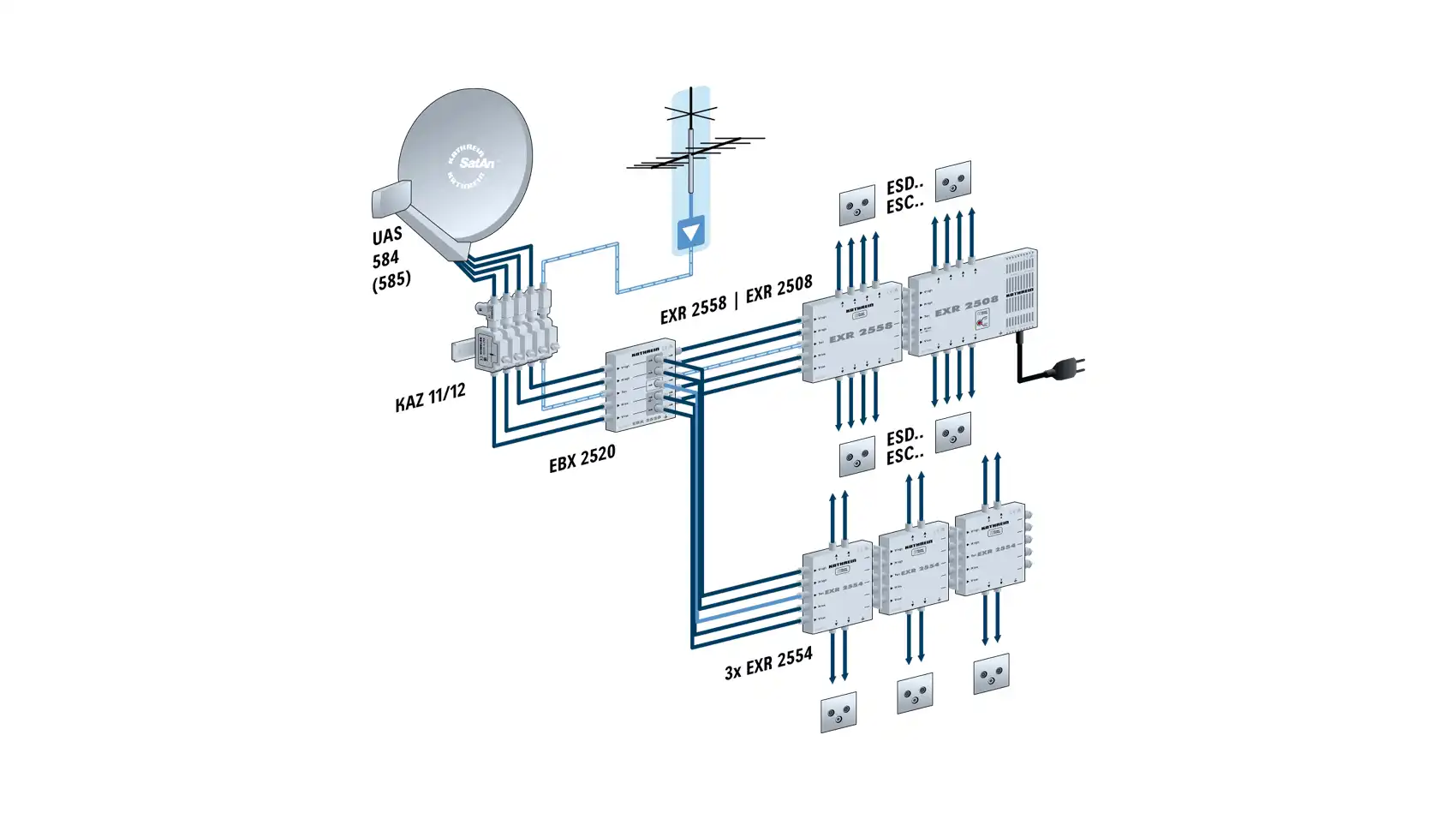

- Bis zu acht EXR 2554/2558 kaskadierbar
- Kathrein-Power-Saving zur Abschaltung der LNB-Spannungsversorgung bei inaktiven Receivern
- Signalisierung an den End-Multischalter über den Stamm vertikal low
- Für die Innenmontage geeignet

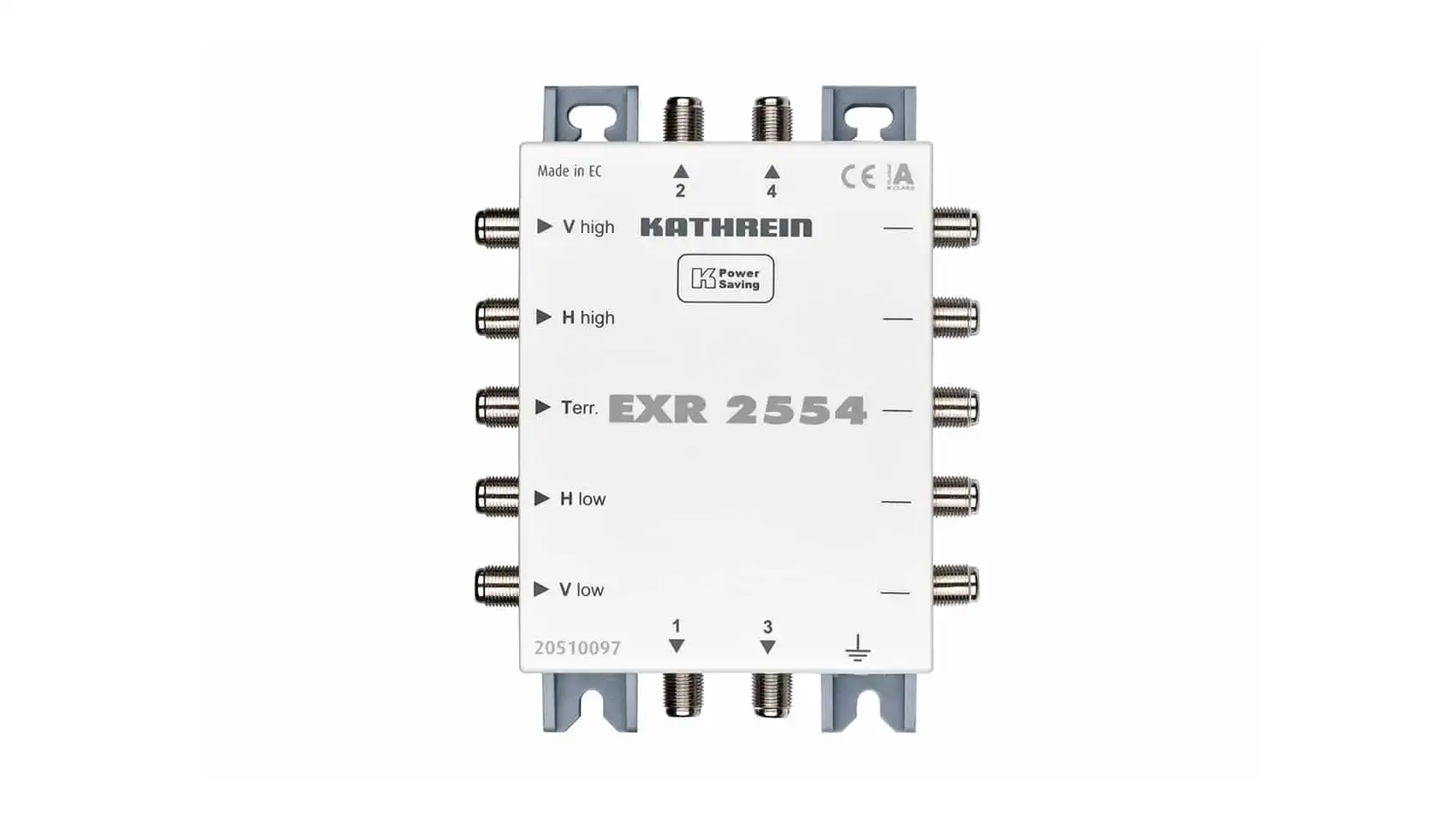

| Typ: | EXR 2554 |
| Bestell-Nr.: | 20510097 |
| Teilnehmeranschlüsse: | 4 |
| Eingänge: | 1 x terr. | 4 x Sat-ZF |
| Frequenzbereiche: | 5 – 862 MHz | 950 – 2150 MHz |
| Durchgangsdämpfung: | 3,5 / 1,0->2,5 ¹) dB |
| Anschlussdämpfung ¹): | 18 → 20 dB | 5 → 0 dB |
| Entkopplung horizontal → vertikal: | 25 dB |
| Entkopplung Teilnehmer: | 40 / 25 dB |
| Entkopplung Stamm: | 40 dB |
| Max. Ausgangspegel ²): | 109 dBµV |
| Steuerung Eingang vert./horiz.: | 12 – 14,5 V | 16 – 19 V |
| Steuerung Low-/High-Band: | 0/22 kHz |
| Stromaufnahme/Teilnehmer: | 20 mA |
| Schutzart: | IP 30 |
| Max. zulässiger Fernspeisestrom pro Stamm: | 1000 mA |
| Anschlüsse: | F-Connectoren |
| Zulässige Umgebungstemperatur: | -20 bis +55 °C |
| Abmessungen (B x H x T): | 112 x 148 x 43 mm |
| Verpackungseinheit/Gewicht: | 1 (10)/0,35 St./kg |
¹) Frequenzabhängige Dämpfung
²) Nach EN 60728-3, 35-dB-IMA
³) Über Eingang horizontal low
