- Kaskadierfähiger Multischalter mit 8 Teilnehmeranschlüssen
- Für 2 SAT-Positionen mit insgesamt 8 SAT-Ebenen
- Zur Verteilung von SAT-ZF- und terrestrischen Signalen
- Pro Receiver ist nur eine Niederführung erforderlich
- Für Twin-Receiver werden zwei Niederführungen benötigt
- Unabhängige Wahl von horizontal/vertikal und Low-/High-Band je Receiver
- DiSEqC™-Steuerung für SAT-Position A/B
- Ohne DiSEqC™ Steuerung von SAT-Position A möglich, mit Tone Burst zusätzlich SAT-Position A/B
- Integrierter Verstärker für geringe Anschlussdämpfungen im SAT-Bereich
- Integrierte Preemphase zum Entzerren der Kabeldämpfung
- Terrestrischer Bereich 5–862 MHz passiv
- Empfang des terrestrischen Bereiches auch bei ausgeschaltetem SAT-Receiver möglich
- Hohe Entkopplung zwischen den Ausgängen
- LNB-Fernspeisemöglichkeit über die Eingänge horizontal low
- Alle anderen Eingänge sind spannungsfrei, dadurch Betrieb mit UAS 585 möglich
- Integriertes, hocheffizientes und kurzschlussfestes Schaltnetzteil
- Stromsparkonzept: Jeder Multischalter-Zweig wird vom angeschlossenen Receiver versorgt und beim Ausschalten deaktiviert

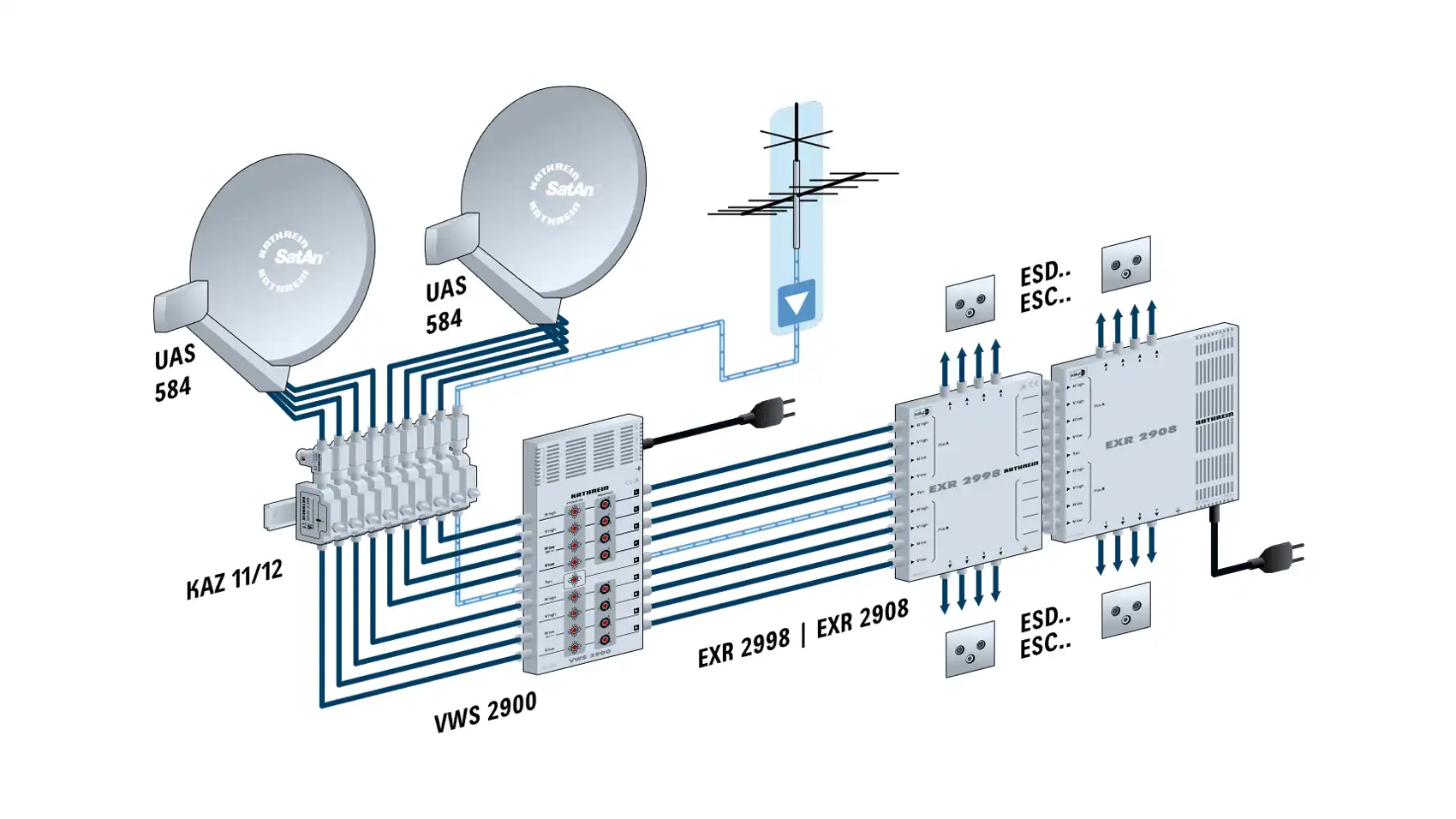

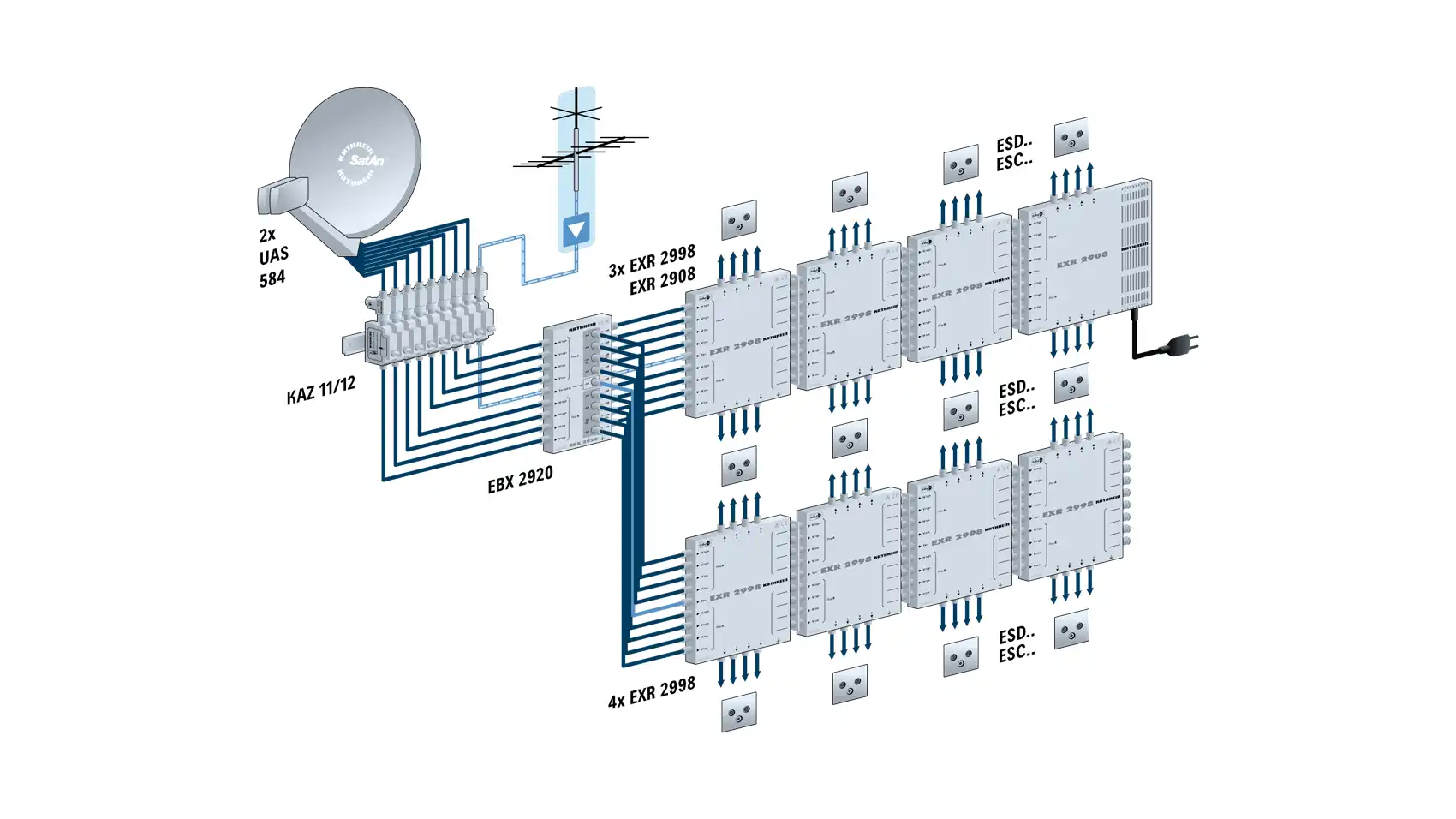

- Kaskadierfähig mit EXR 2998
- Für die Innenmontage geeignet

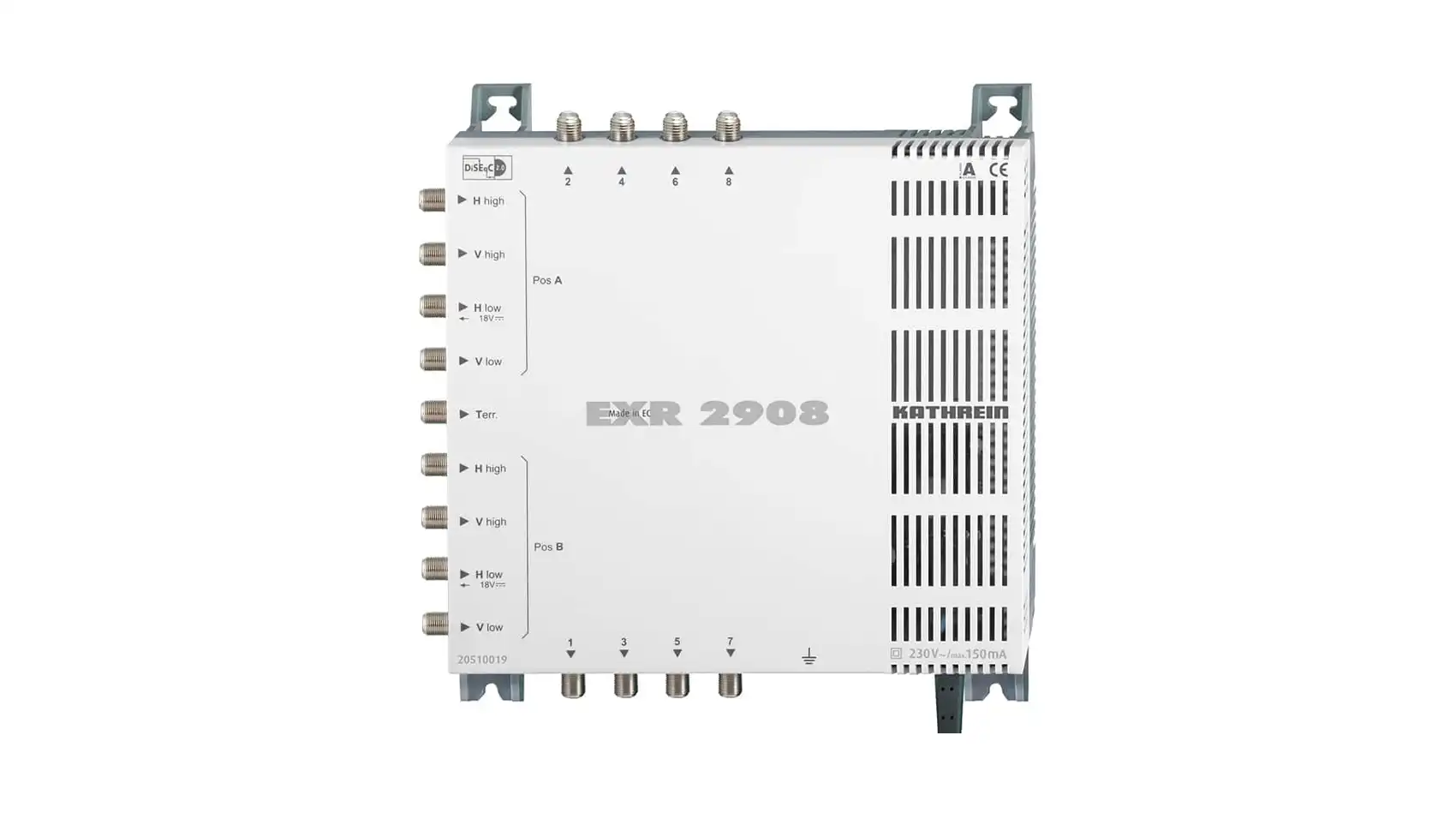

| Typ: | EXR 2908 |
| Bestell-Nr.: | 20510019 |
| Teilnehmeranschlüsse: | 8 |
| Eingänge: | 1 x terr. / 8 x Sat-ZF |
| Frequenzbereiche: | 5 – 862 MHz | 950 – 2150 MHz |
| Anschlussdämpfung ¹): | 10 → 13 dB | 5 → 0 dB |
| Entkopplung horizontal → vertikal: | 25 dB |
| Entkopplung Teilnehmer: | 25 / 25 dB |
| Max. Ausgangspegel ²): | 109 dBµV |
| Steuerung mit DiSEqC™: | Vert./horiz., low/high, Pos. A/B |
| Steuerung ohne DiSEqC™ – mit 14/18 V und 0/22 kHz – mit Tone Burst: | Vert./horiz., low/high (Pos. A) Pos. A/B |
| Stromaufnahme/Teilnehmer: | 30 mA |
| Zulässiger Eingangsspannungsbereich: | 198 – 253 V |
| Eingangsnennspannung: | 230 V (47 – 63 Hz) |
| Eingangsnennleistung bei 0-/300-/800-mA-Last: | 1,7/7,5/18 W |
| Spannung sekundär ³): | 18 V |
| Max. Fernspeisestrom gesamt ³): | 800 mA |
| Schutzklasse | Schutzart: | II (schutzisoliert) | IP 30 |
| Anschlüsse: | F-Connectoren |
| Zulässige Umgebungstemperatur: | -20 bis +55 °C |
| Abmessungen (B x H x T): | 227 x 228 x 44 mm |
| Verpackungseinheit/Gewicht: | 1 (10)/1,0 St./kg |
¹) Frequenzabhängige Dämpfung
²) Nach EN 60728-3, 35-dB-IMA
³) Über Eingang horizontal low
