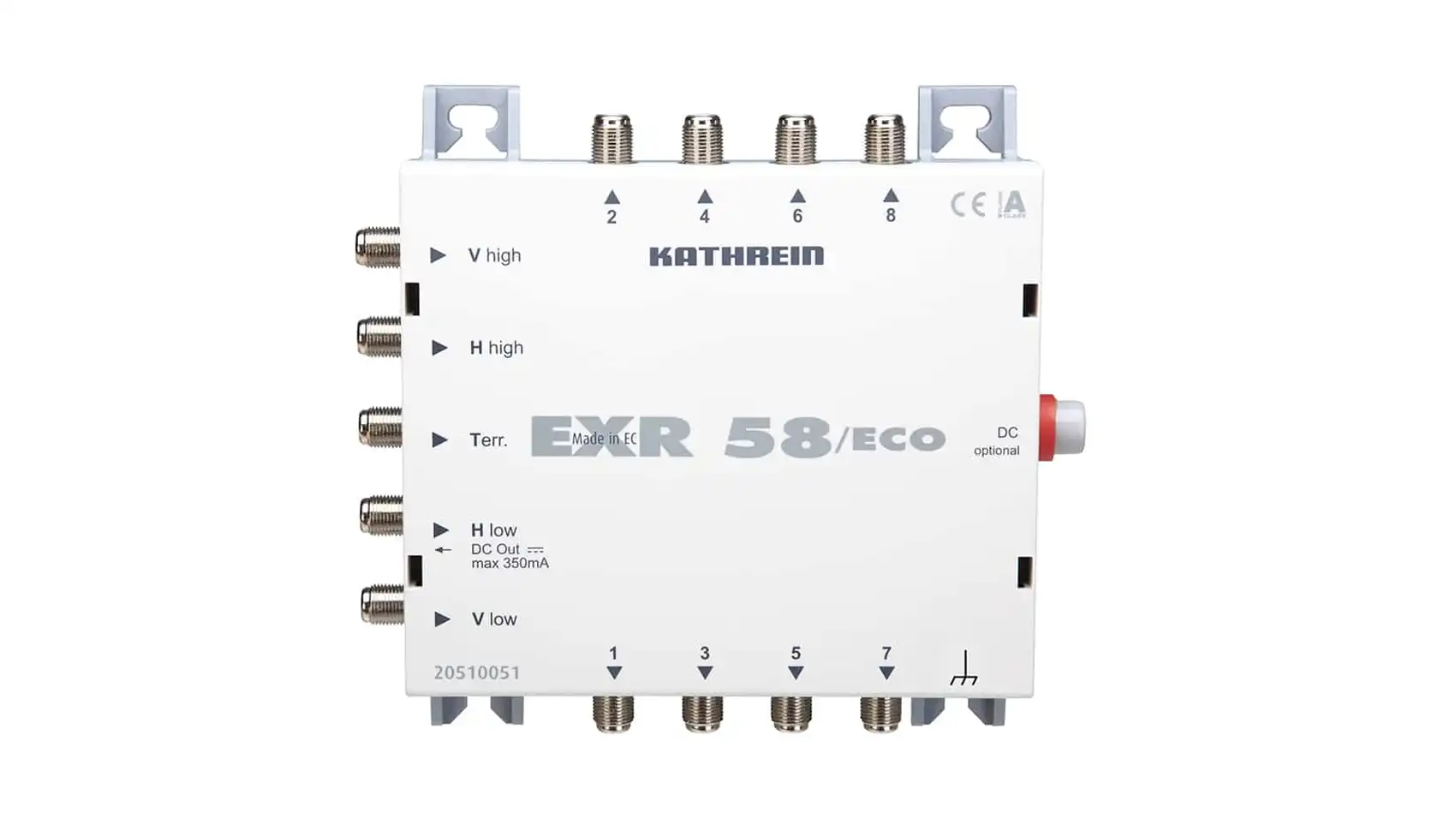

- Multischalter mit 8 Teilnehmeranschlüssen
- Für 1 SAT-Position mit 4 SAT-Ebenen

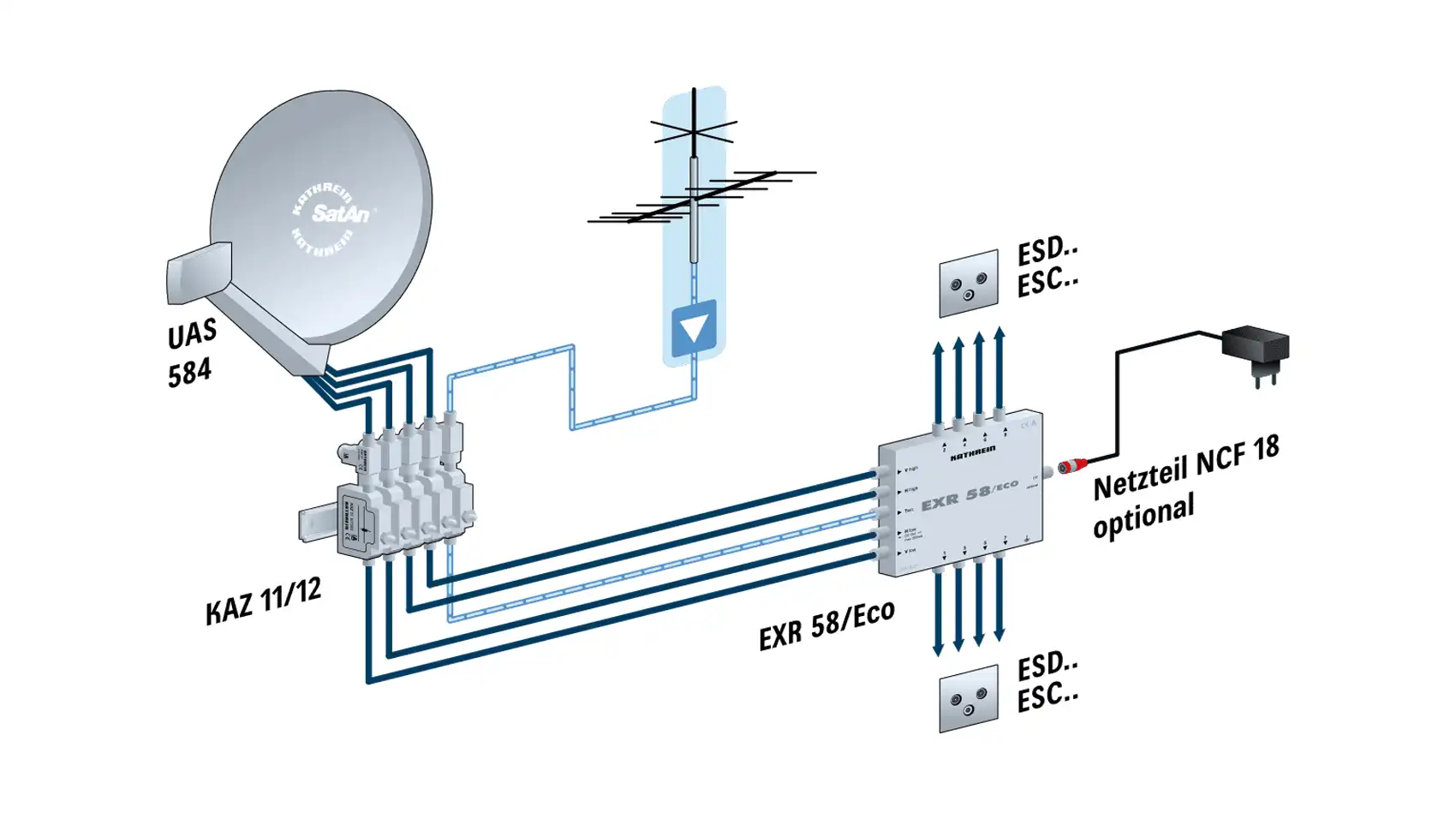

- Zur Verteilung von SAT-ZF- und terrestrischen Signalen
- Pro Receiver ist nur eine Leitung erforderlich
- Für Twin-Receiver werden zwei Leitungen benötigt
- Unabhängige Wahl von horizontal/vertikal und Low-/High-Band je Receiver
- Umschaltung über Koaxialkabel mit 14/18 V und 0/22 kHz
- Integrierter Verstärker für geringe Anschlussdämpfungen im SAT-Bereich
- Integrierte Preemphase zum Entzerren der Kabeldämpfung
- Terrestrischer Bereich 5–862 MHz
- Empfang des terrestrischen Bereiches auch bei ausgeschaltetem SAT-Receiver möglich
- Hohe Entkopplung zwischen den Ausgängen
- LNB-Fernspeisemöglichkeit über den Eingang horizontal low
- Alle anderen Eingänge sind spannungsfrei, dadurch Betrieb mit UAS 585 möglich
- ECO-Funktion: Anlage benötigt keinen Strom, wenn alle Receiver ausgeschaltet sind
- Optionale Dauerversorgung des LNBs über Steckernetzteil NCF 18 möglich
- NCF 18 nicht im Lieferumfang enthalten
- Für die Innenmontage geeignet
| Typ: | EXR 58/ECO |
| Bestell-Nr.: | 20510051 |
| Teilnehmeranschlüsse: | 8 |
| Eingänge: | 1 x terr. | 4 x Sat-ZF |
| Frequenzbereiche: | 5 – 862 MHz | 950 – 2150 MHz |
| Anschlussdämpfung ¹): | 15 → 17 / 5 → 0 dB |
| Entkopplung horizontal → vertikal: | 25 dB |
| Entkopplung Teilnehmer: | 40 / 25 dB |
| Max. Ausgangspegel ²): | 111 dBµV |
| Steuerung Eingang vert./horiz.: | 12 – 14,5 V | 16 – 19 V |
| Steuerung Low-/High-Band: | 0/22 kHz |
| Stromaufnahme pro Teilnehmer: | Typ. 25 mA |
| Max. Fernspeisestrom gesamt ³): | 350 mA |
| Anschlüsse: | F-Connectoren |
| Zulässige Umgebungstemperatur: | -20 bis +55 °C |
| Abmessungen (B x H x T): | 162 x 148 x 43 mm |
| Verpackungseinheit/Gewicht: | 1 (10)/0,49 St./kg |
¹) Frequenzabhängige Dämpfung
²) Nach EN 60728-3, 35-dB-IMA
³) Über Eingang horizontal low
