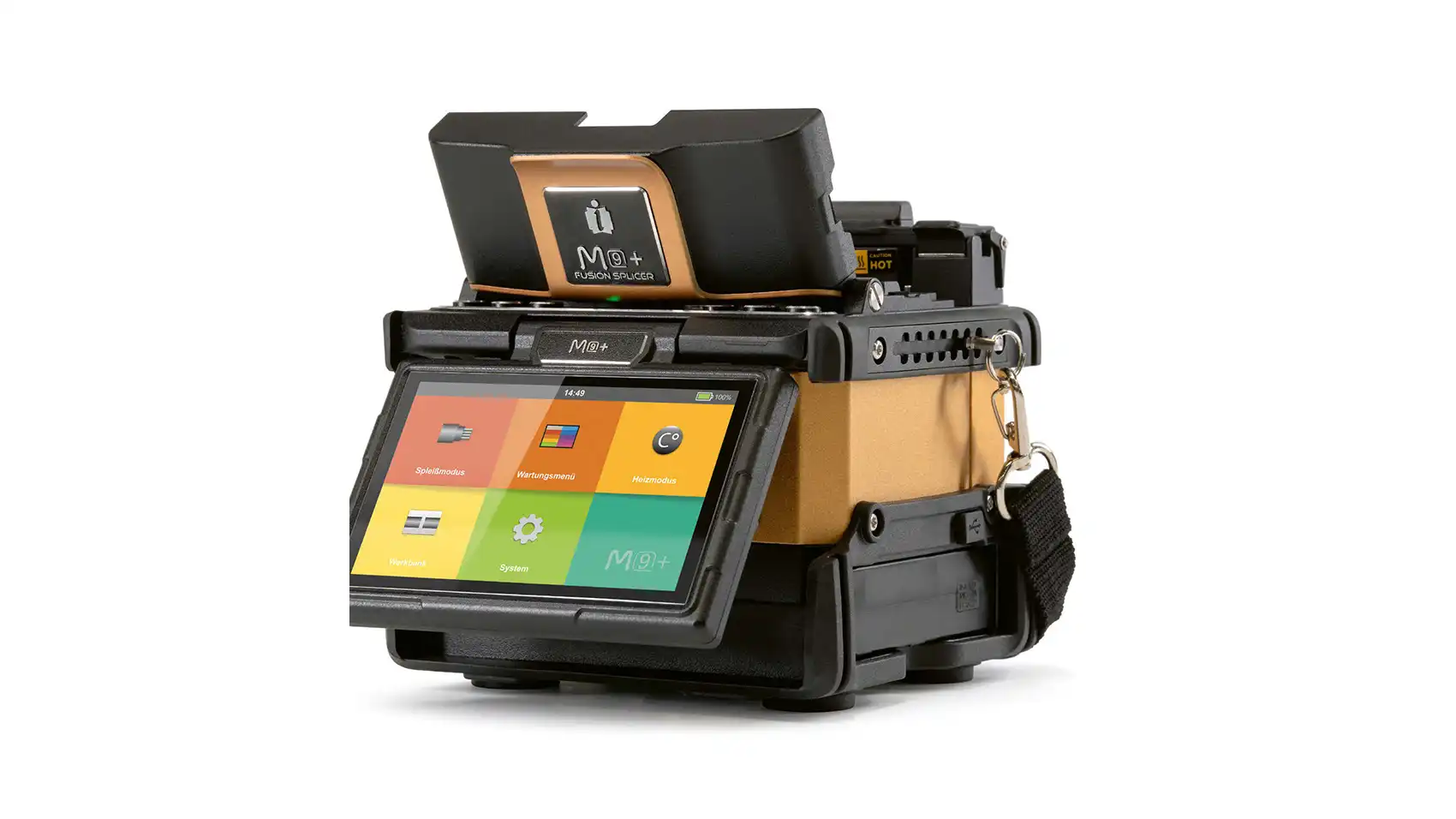

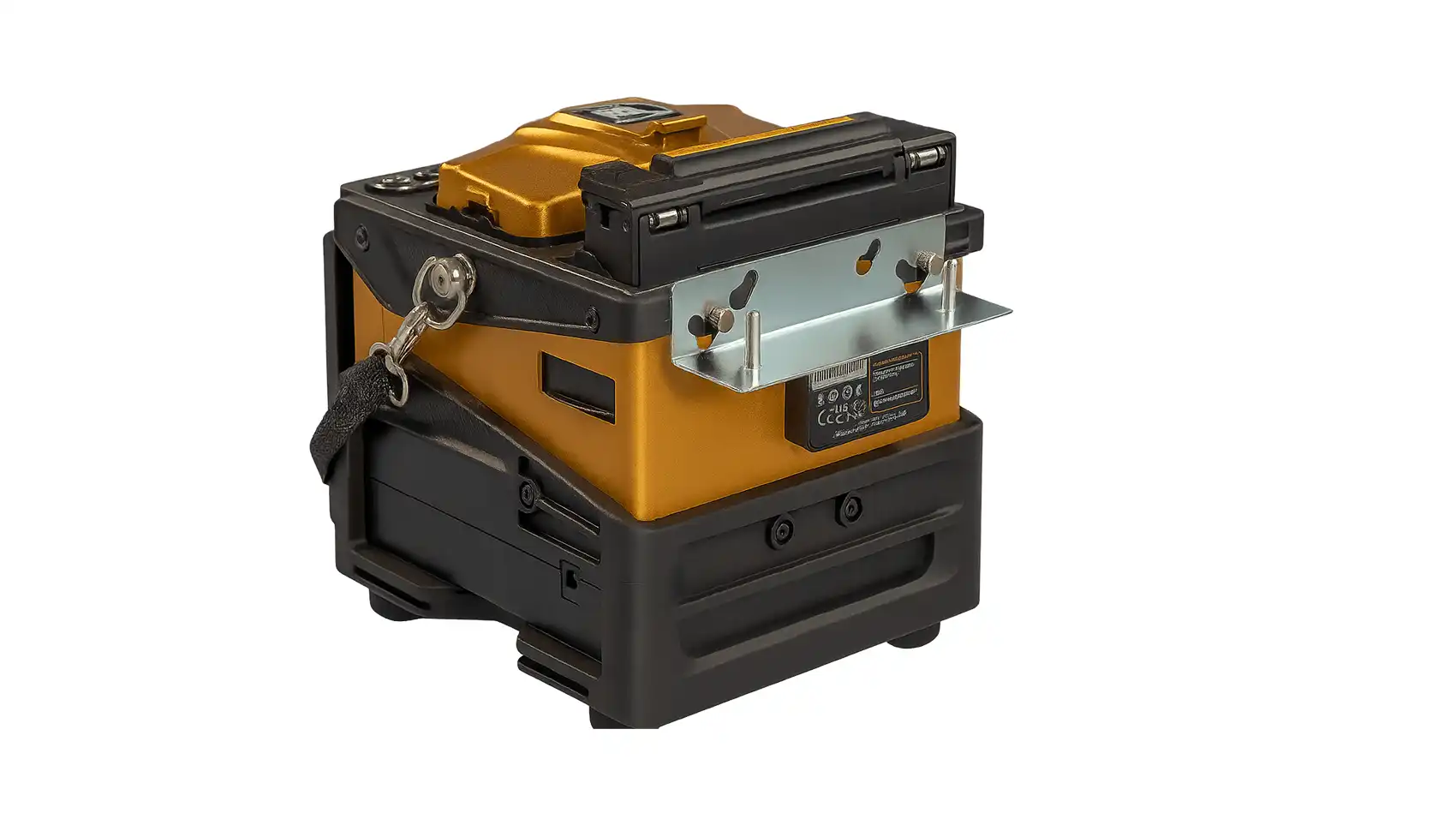

M9+ – Der ultraportable kernzentrierende Spleißer
Der M9+ von INNO Instrument ist ein leistungsstarkes und kompaktes Spleißgerät für höchste Ansprüche im Glasfaserausbau. Mit kernzentrierender Technologie, einer extrem schnellen Spleißzeit ab 4 Sekunden und einer Heizzeit von nur 9 Sekunden überzeugt das Gerät in jeder Umgebung – auch bei schlechten Lichtverhältnissen dank integrierter LED-Beleuchtung.
Ausgestattet mit einem hochauflösenden 4,3-Zoll-Touchscreen, 320-facher Vergrößerung und einem vielseitigen Faserhalter bietet der M9+ höchste Präzision und Flexibilität. Die werkzeuglos austauschbaren Elektroden und die Möglichkeit zur Anbindung an das View Pro Cloud Management System machen ihn zum idealen Begleiter für den modernen Fasertechniker – leicht, effizient, zukunftssicher.
| Modell | INNO M9+ |
| Spleißverfahren | Kernzentrierend |
| Fasertypen | SM (ITU-T G.652 & G.657), MM (ITU-T G.651), DS (ITU-T G.653), NZDS (ITU-T G.655) |
| Beschichtungsdurchmesser | 100 µm – 3 mm |
| Manteldurchmesser | 80 – 150 µm |
| Brechlänge | 5 – 16 mm |
| Spleißdämpfung (typ.) | SM: 0,02 dB / MM: 0,01 dB / DS/NZDS: 0,03 dB / G.657: 0,02 dB |
| Spleißzeit (durchschnittlich) | Schnellmodus: 4 Sek. / SM-Modus: 5 Sek. / Automodus: 7 Sek. |
| Heizzeit | Schnellmodus: 9 Sek. / Durchschnittlich: 13 Sek. |
| Heizmanschettenlänge | 20–60 mm |
| Faseransicht | X, Y, XY, X/Y (320-fache Vergrößerung) |
| Anzeige | 4,3″ Farb-LCD-Touchscreen mit Smart GUI |
| Bedienung | Touchscreen & Tasten |
| Speicher | 20.000 Messwerte / 10.000 Bilder |
| Rückflussdämpfung | > 60 dB |
| Elektrodenlebensdauer | 6.000 Spleißvorgänge |
| Akkuleistung | 3.000 mAh / ca. 200 Zyklen |
| Netzteil | 100–240 V AC / 9–19 V DC |
| Datenschnittstellen | USB-C & View Pro Cloud |
| Maße (B × T × H) | 144 × 136 × 125 mm |
| Gewicht | 1,63 kg |
| Betriebstemperatur | −10 °C bis +50 °C |
| Luftfeuchtigkeit | 0–95 % (tauwasserfrei) |
| Windresistenz | bis 15 m/s |
| Betriebshöhe | bis 5.000 m |
| Staubschutz | IP5X |
| Wasserschutz | IPX2 |
| Stoßschutz | Fallhöhe bis 76 cm |
