- Empfang von 4 SAT-Eingangssignalen und terrestrischen Signalen und deren Umsetzung in ein optisches Signal
- Eingangssignale werden getrennten Wellenlängen im Bereich 1510 – 1570 nm zugeordnet
- Hohe Rückflussdämpfung und Linearität
- eingebautes CWDM mit DFB Laser
- Quattro- und Quad-LNB tauglich
- LED-Status-Anzeigen
- Für die Innenmontage

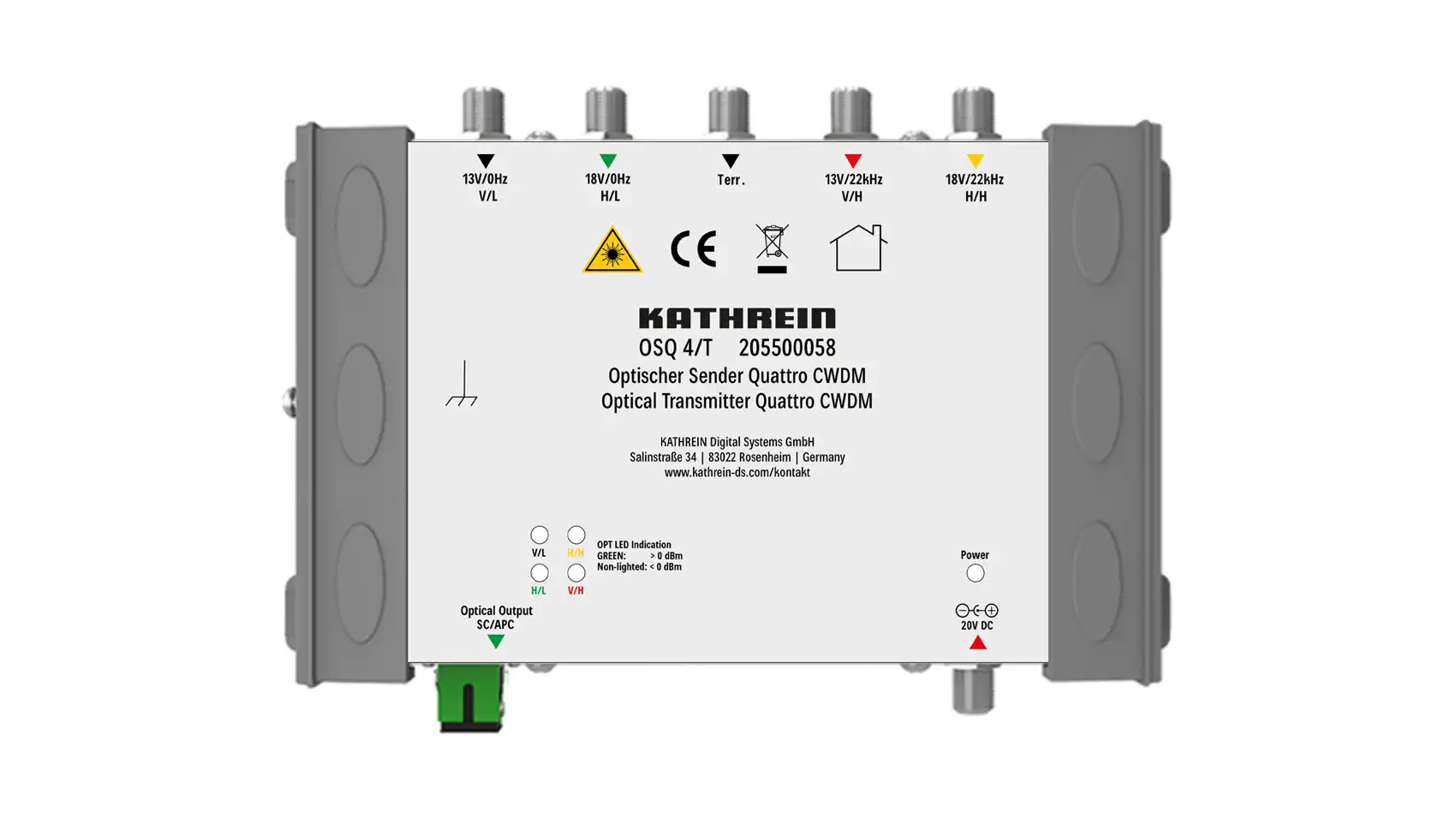

| Typ: | OSQ 4/T |
| Bestell-Nr.: | 205500058 |
| HF-Eingänge: | 4 x SAT | 1 x terrestrisch |
| Wellenlänge: | 1510 – 1570 nm |
| Optische Ausgangsleistung: | 4 x +5 dBm |
| Frequenzbereich SAT | Terr.: | 950 – 2150 MHz | 47 – 862 MHz |
| HF-Eingangspegel SAT | Terr.: | 68 dBµV ±10 | 75 dBµV ±10 |
| Rückflussdämpfung SAT | Terr.: | ≥ 10 dB | ≥ 10 dB |
| Welligkeit SAT | Terr.: | ± 1,5 dB | ± 0,75 dB |
| Versorgungsspannung: | 20 VDC (2500 mA) |
| LNB-Spannungsversorgung: | 16/18 VDC |
| LNB-Fernspeisung: | max. 300 mA (pro SAT-Port) |
| Rückflussdämpfung opt.: | ≥ 45 dB |
| Leistungsaufnahme: | < 8 W |
| Anschluss-Typ: | F-Buchse |
| Optischer Ausgang: | SC/APC |
| LED-Information: | Betriebsanzeige mit Pegelindikator und Fehleranzeige |
| Betriebstemperatur: | -25 bis +55 °C |
| Abmessungen (B x H x T): | 195 x 135 x 45 mm |
| Gewicht: | 0,95 kg |
