Hinweis: Für das Internet-Update der USW 800 muss Software-Version 3.2.0 installiert sein

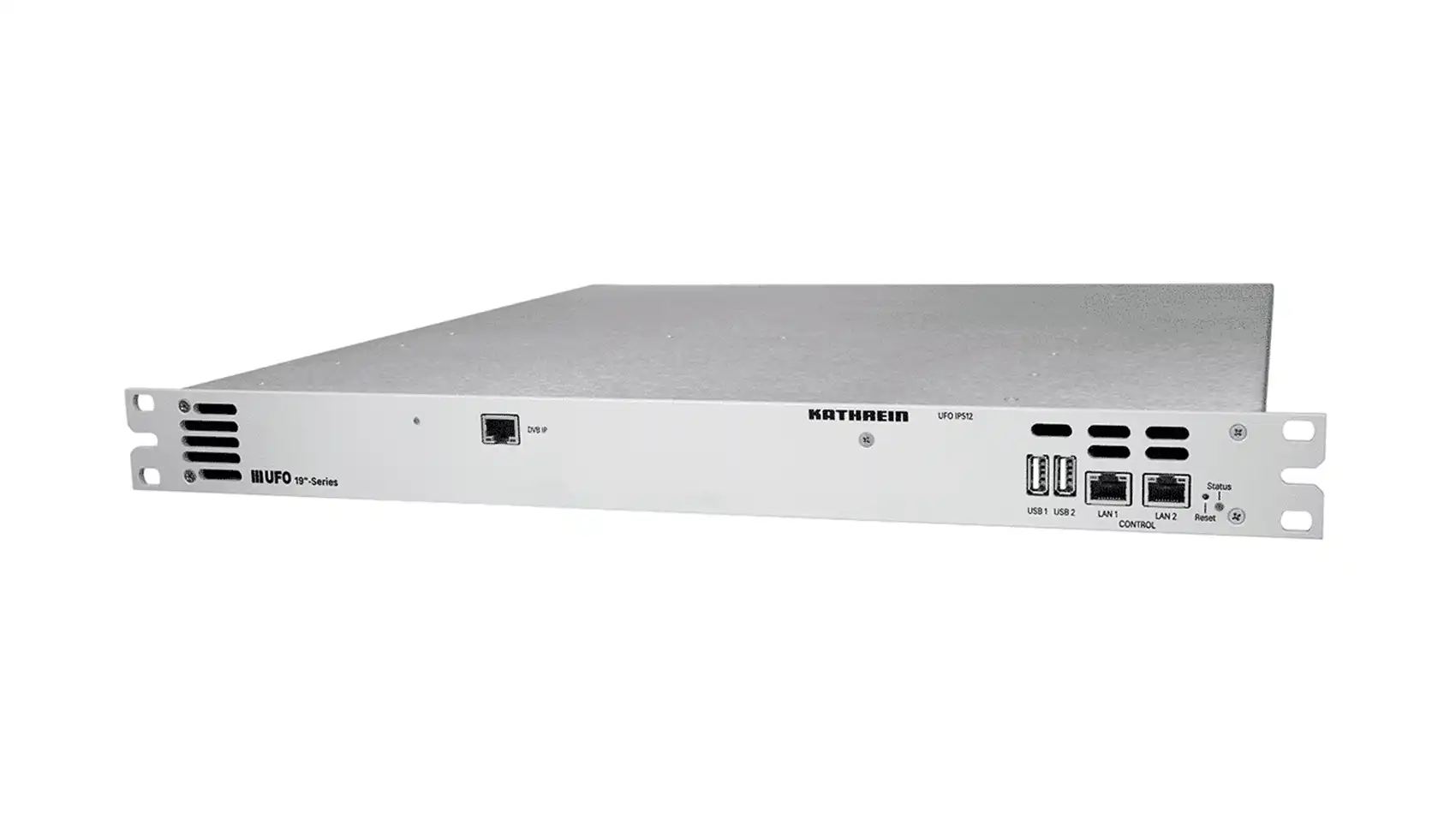

- Stand-alone-19-Zoll-Kopfstelle mit 1 HE
- 16 DVB-S/-S2-Frontends mit DiSEqC™-1.0-Unterstützung
- 2 Multistandard-Frontends für DVB-S/-S2, DVB-T/-T2 und DVB-C
- Umsetzung auf DVB-IPTV
- Simultaner Service-Pool mit 494 SPTS und 18 MPTS oder 512 SPTS
- 8 Sat-ZF-Eingänge mit DiSEqC™-1.0-Funktionalität für Sat-Multischalter
- Sat-ZF-Eingänge flexibel auf 2 x 8 Frontends verteilbar
- 1 Eingang für beide Multistandard-Frontends, nicht schaltbar bei DVB-S/-S2
- Hot-Swap für Netzteil und Lüfter
- 2 redundante Weitbereichsnetzteile
- Fernwartung und Fernkonfiguration über Konfigurationssoftware USW 800
- Service-Namen und Programmumbenennung möglich
- Unterstützt SAP und M3U
- Spannungsversorgung für 2 LNBs und eine aktive Antenne

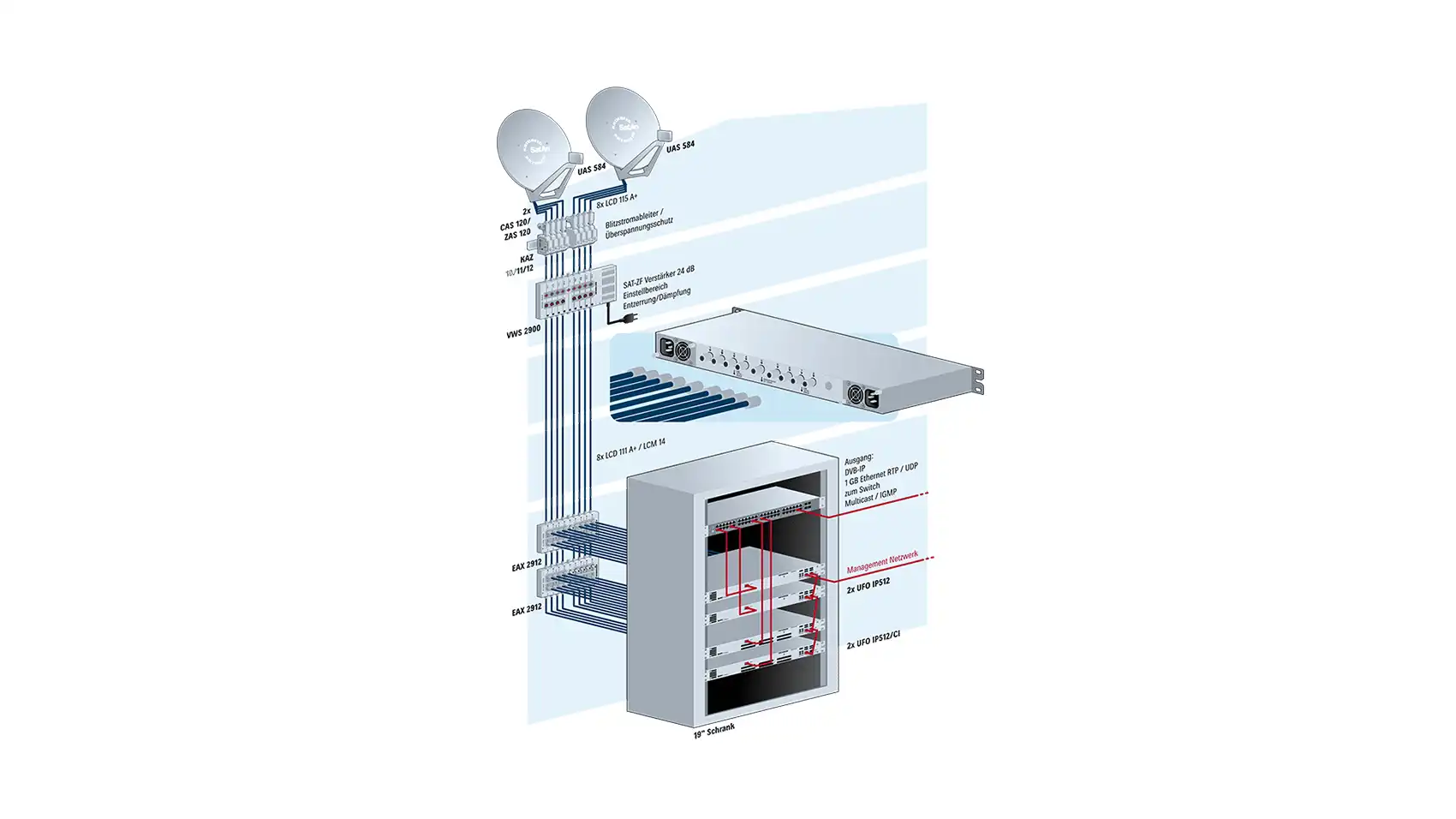

- Unlimitierte Kaskadierung über IP-Netzwerk oder internen Switch
- Gemeinsame Administration und Konfiguration des Systemverbunds, z. B. NIT, LCN und Kanalbelegung
- SNMP-Vorbereitung
| Typ: | UFO IP512 |
| Bestell-Nr.: | 206500001 |
| Eingänge: | —————————————————– |

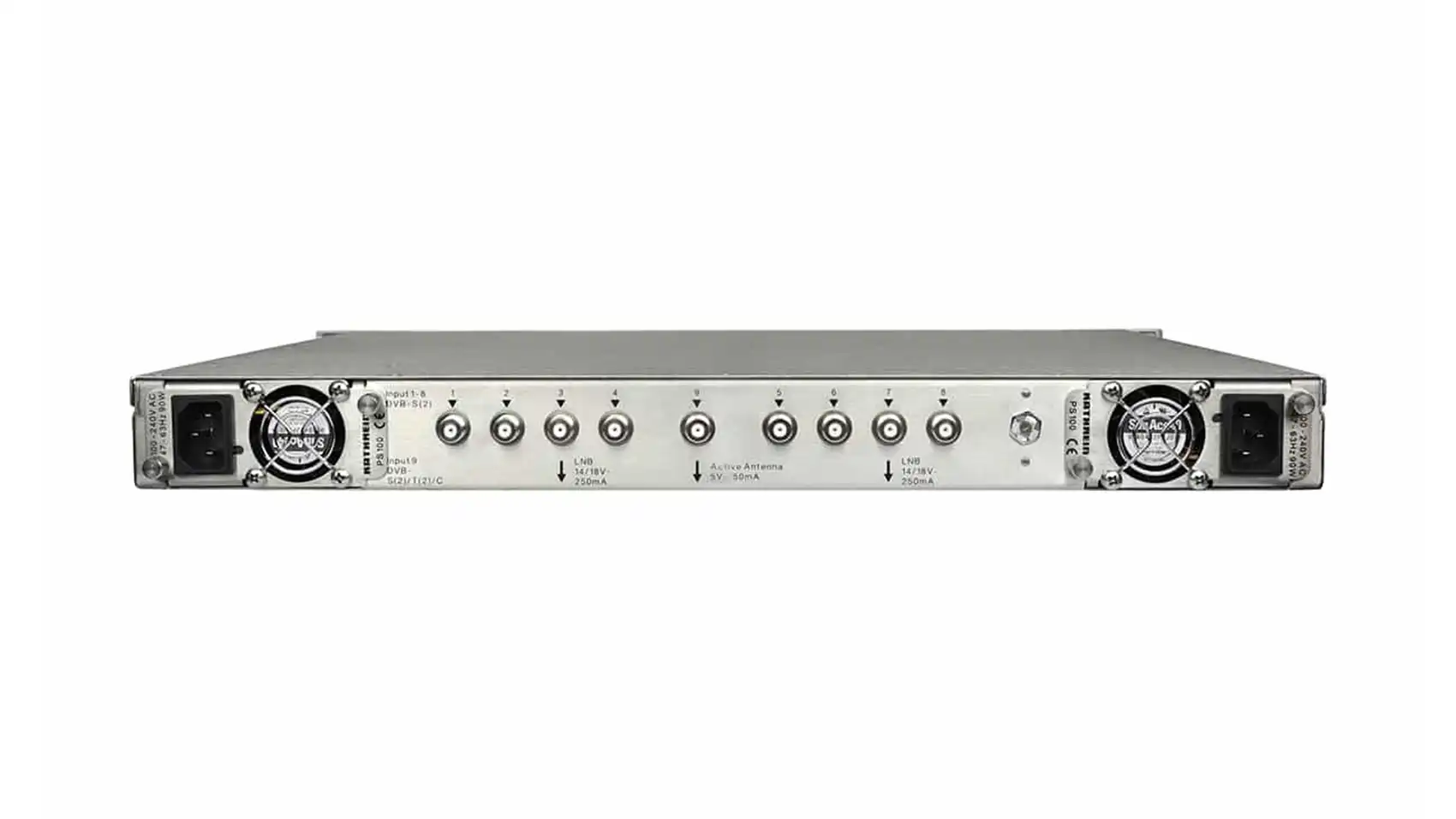

| Sat-ZF-Eingang (1-8): | 8 x F-Connector, 75 Ω |
| Sat-ZF/Terr./Kabel-Eingang (9): | 1 x F-Connector, 75 Ω |
| DVB-S Frequenzbereich: | 950-2150 MHz |
| Entkopplung: | > 35 dB |
| Rückflussdämpfung Eingänge: | Typ. 12 dB |
| DiSEqC™1.0: | Vert./Horiz., Low/High; Sat.-Pos. (A/B/C/D) |
| Umschaltung Ebenen: | 14/18, 0/22 V/kHz |
| Fernspeisestrom für LNB: | Max. 250 (an F-Buchse Nr. 3 und 7), max. 100 (an F-Buchse Nr. 1, 2, 4, 5, 6, 8) mA |
| Fernspeisestrom für aktive Antenne (5V): | 50 (an F-Buchse Nr. 9) mA |
| Frontend: | —————————————————– |
| Frequenzraster: | 1 MHz |
| Zulässige Pegeldifferenz: | 20 dB |
| DVB-S Demodulation: | —————————————————– |
| DVB-S Standard: | EN 300 421 |
| DVB-S Eingangssymbolrate QPSK: | 1-45 MS/s |
| DVB-S Code-Rate (Viterbi): | 1/2, 2/3, 3/4, 5/6, 6/7, 7/8 |
| DVB-S Roll off: | 35 % |
| DVB-S AFC-Regelbereich: | ± 5 MHz |
| DVB-S2 Demodulation: | —————————————————– |
| DVB-S2 Standard: | EN 302 307, TR 102-376 |
| DVB-S2 Eingangssymbolrate QPSK: | 1-45 MS/s |
| DVB-S2 Code-Rate (LDPC) QPSK Eingang 1-8: | 1/4, 1/3, 2/5 ,1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 |
| DVB-S2 Code-Rate (LDPC) QPSK Eingang 9: | 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 |
| DVB-S2 Eingangssymbolrate 8PSK: | 1-45 MS/s |
| DVB-S2 Code-Rate (LDPC) 8PSK Eingang 1-9: | 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 |
| DVB-S2 Eingangssymbolrate 16APSK: | 1-31 MS/s |
| DVB-S2 Code-Rate (LDPC) 16APSK Eingang 1-8: | 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 |
| DVB-S2 Eingangssymbolrate 32APSK: | 1-25 MS/s |
| DVB-S2 Code-Rate (LDPC) 32APSK Eingang 1-8: | 3/4, 4/5, 5/6, 8/9, 9/10 |
| DVB-S2 Roll off: | 10/20/25/30 % |
| DVB-T (COFDM) Demodulation: | —————————————————– |
| DVB-T Standard: | EN 300744, NorDig Unified 2.2.1, D-Book 7.0, Supports all C.R, G.I, LP and HP streams |
| DVB-T Frequenzbereich: | 50,5-858 MHz |
| DVB-T Guardintervall: | 1/4, 1/8, 1/16, 1/32 |
| DVB-T FEC: | 1/2, 2/3, 3/4, 5/6, 7/8 |
| DVB-T FFT-Mode: | 2k, 8k |
| DVB-T Bandbreite: | 6/7/8 MHz |
| DVB-T Konstellation: | QPSK, 16 QAM, 64 QAM |
| DVB-T2 (COFDM) Demodulation: | —————————————————– |
| DVB-T2 Standard: | EN 302755-V1.31, DVB-T2 Lite compliant, Single and multiple PLP-Support, NorDig Unified 2.2.1, D-Book 7.0 |
| DVB-T2 Guardintervall: | 1/128, 1/32, 1/16, 19/256, 1/8, 19/128, 1/4 |
| DVB-T2 FEC: | 1/2, 3/5, 2/3, 3/4, 4/5, 5/6 |
| DVB-T2 FFT-Mode: | 1k, 2k, 4k, 8k, 16k, 32k |
| DVB-T2 Bandbreite: | 1,7/5/6/7/8 MHz |
| DVB-T2 Konstellation: | QPSK, 16 QAM, 64 QAM, 256 QAM |
| DVB-C Demodulation: | —————————————————– |
| DVB-C Standard: | EN 300 429/ITU J.83 Annex A/C |
| DVB-C Frequenzbereich: | 48-858 MHz |
| DVB-C Eingangssymbolrate: | 1-7,2 MHz |
| DVB-C Konstellation: | 4/16/32/64/128/256 QAM |
| MPEG-TS-Prozessor: | —————————————————– |
| Programmfilter: | ● |
| PSI-/SI-Bearbeitung: | Cable-NIT, LCN, PCR-Korrektur, CAT, TSID ONID, PID, SID Remapping |
| LCN-Daten: | NorDig Descriptor V1 |
| Stuffing: | Automatisch |
| IP-Ausgang: | —————————————————– |
| IP-Anschluss: | 1 GB Ehternet / 1000 BaseT / RJ45 |
| IP-Protokoll: | UDP/RTP |
| IP-Dienste: | IPv4, ARP, Ping, SAP |
| IP-Übertragungsart: | Unicast/Multicast |
| IP-Transportstrom: | 512 x SPTS / 18 x MPTS |
| Max. Ausgangsdatenrate pro Transportstrom: | 1-100 Mbps |
| Systemdaten: | —————————————————– |
| Zul. Umgebungstemperatur: | -5 bis +45 °C |
| Netzspannung: | 100-240 V |
| Schutzabschaltung: | > 70 °C |
| Abmessungen (B x H x T): | 482 x 44 x 488 mm |
| Gewicht: | ca. 7,8 kg |
