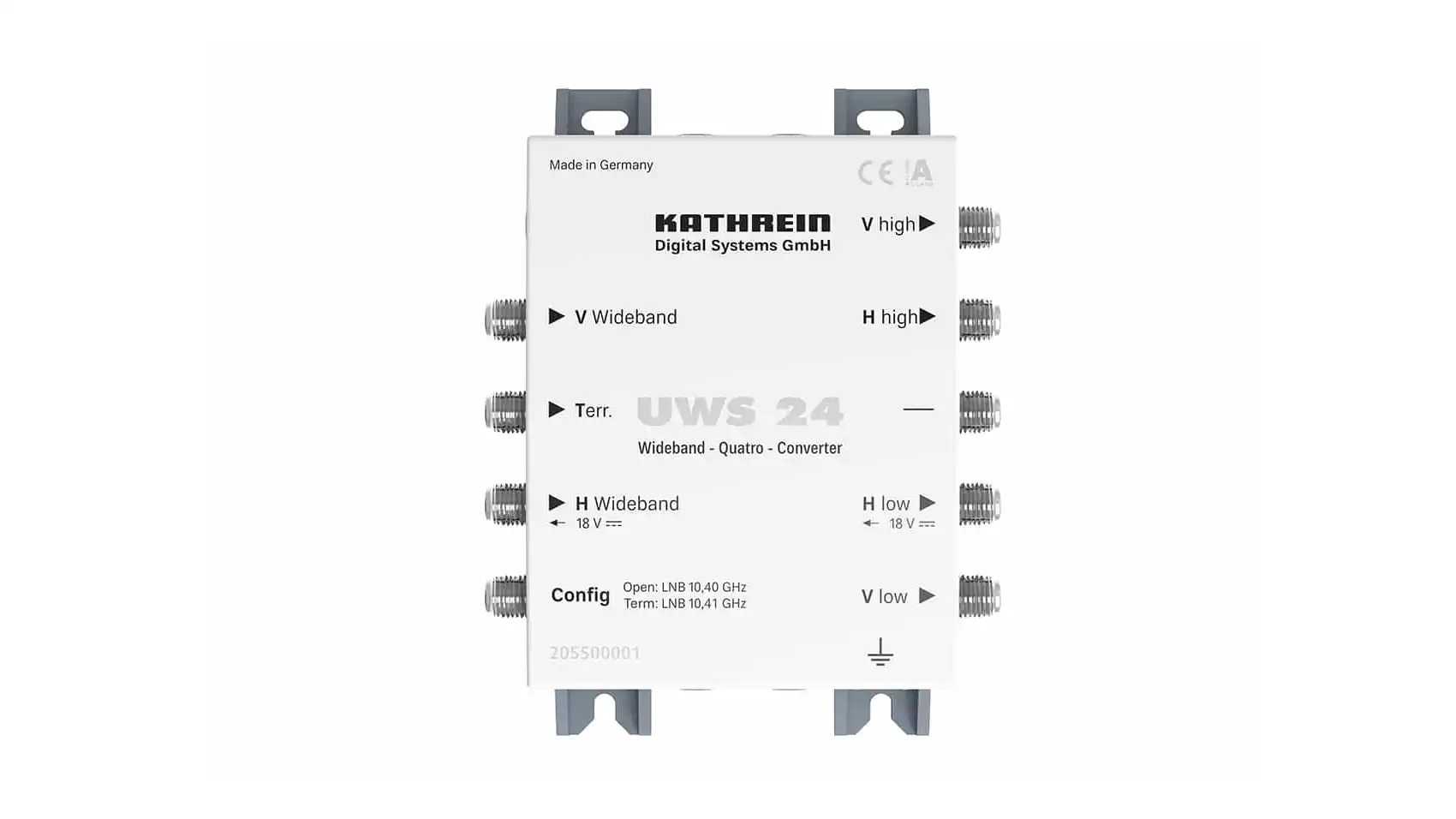

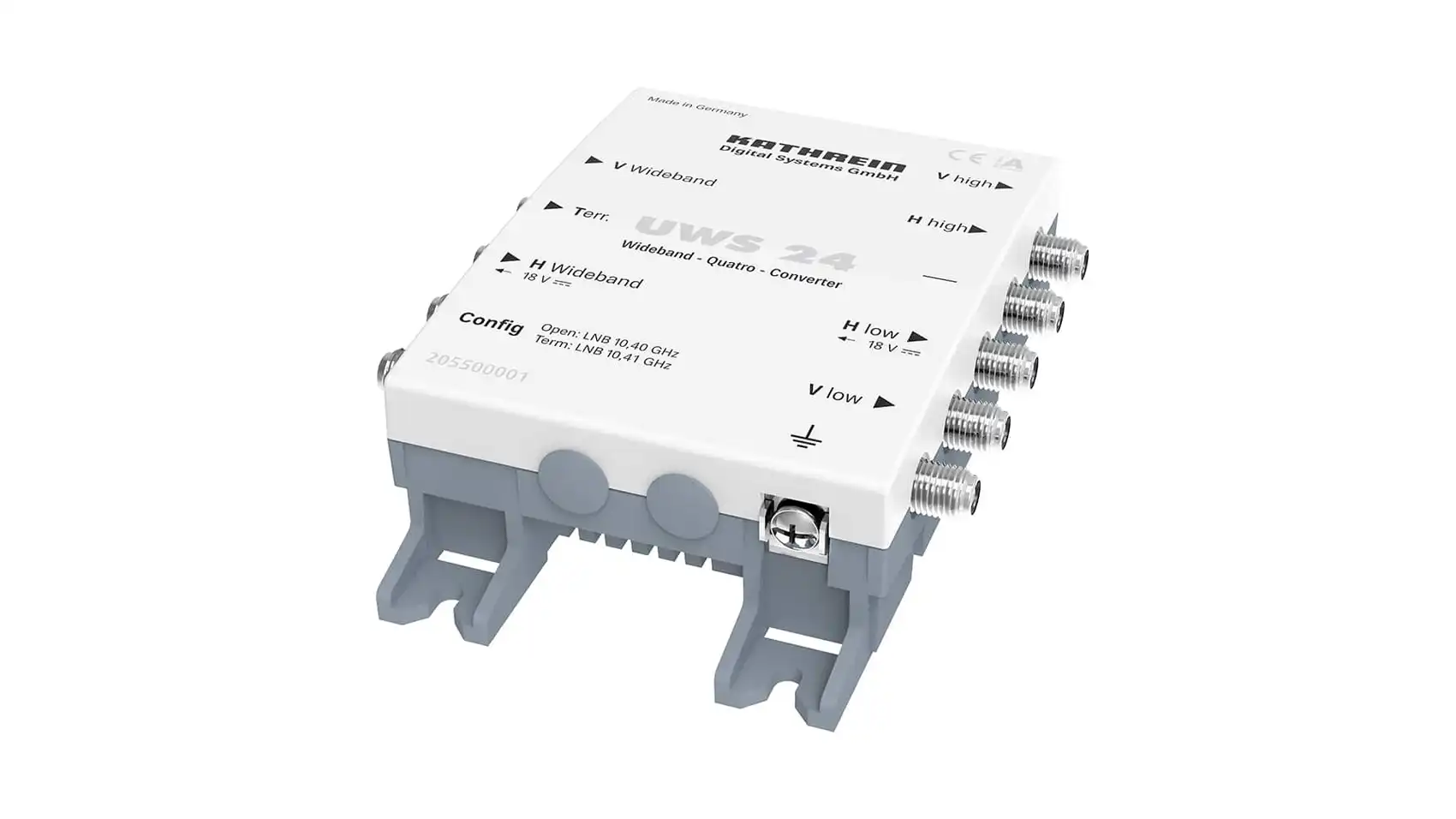

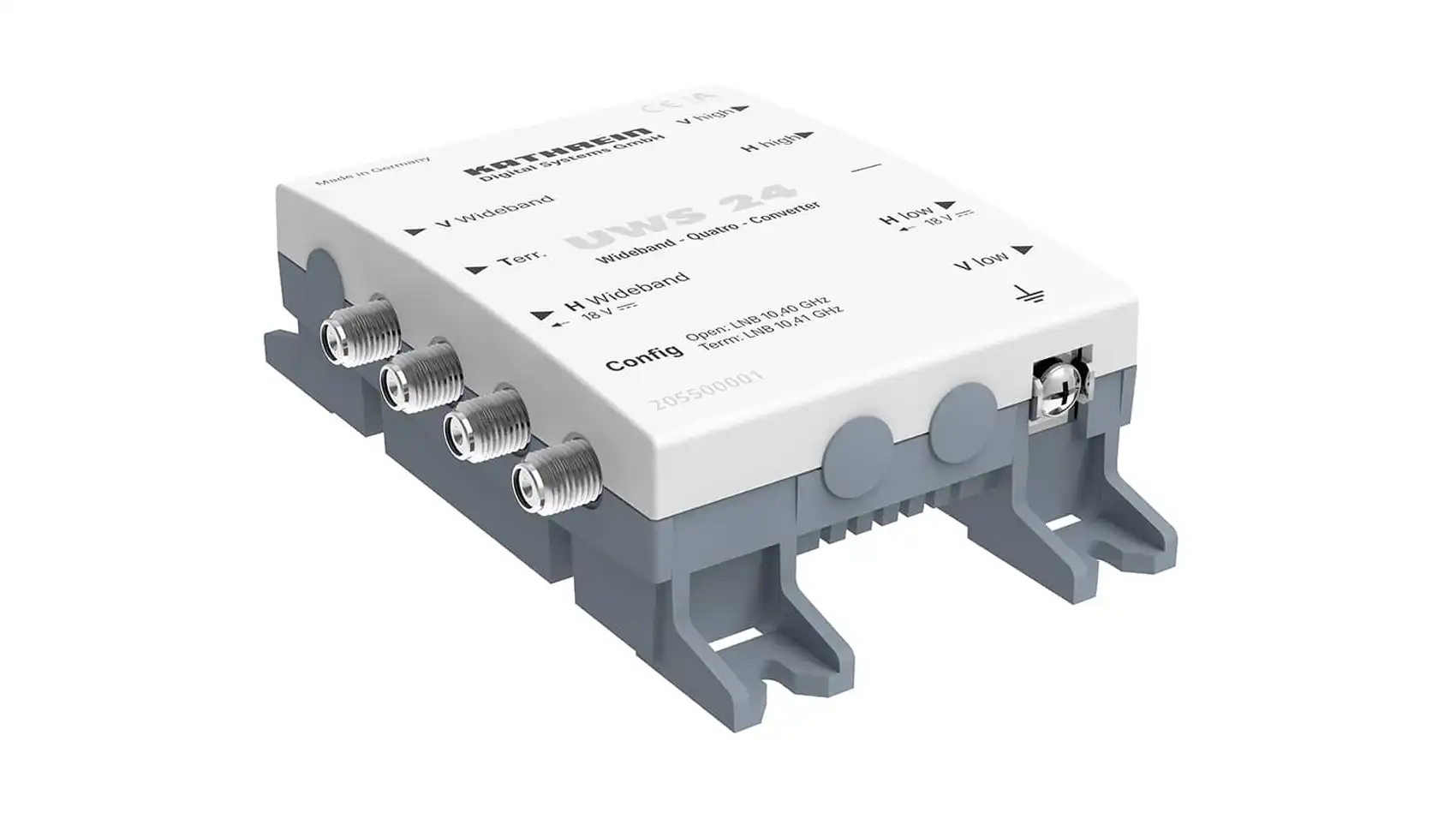

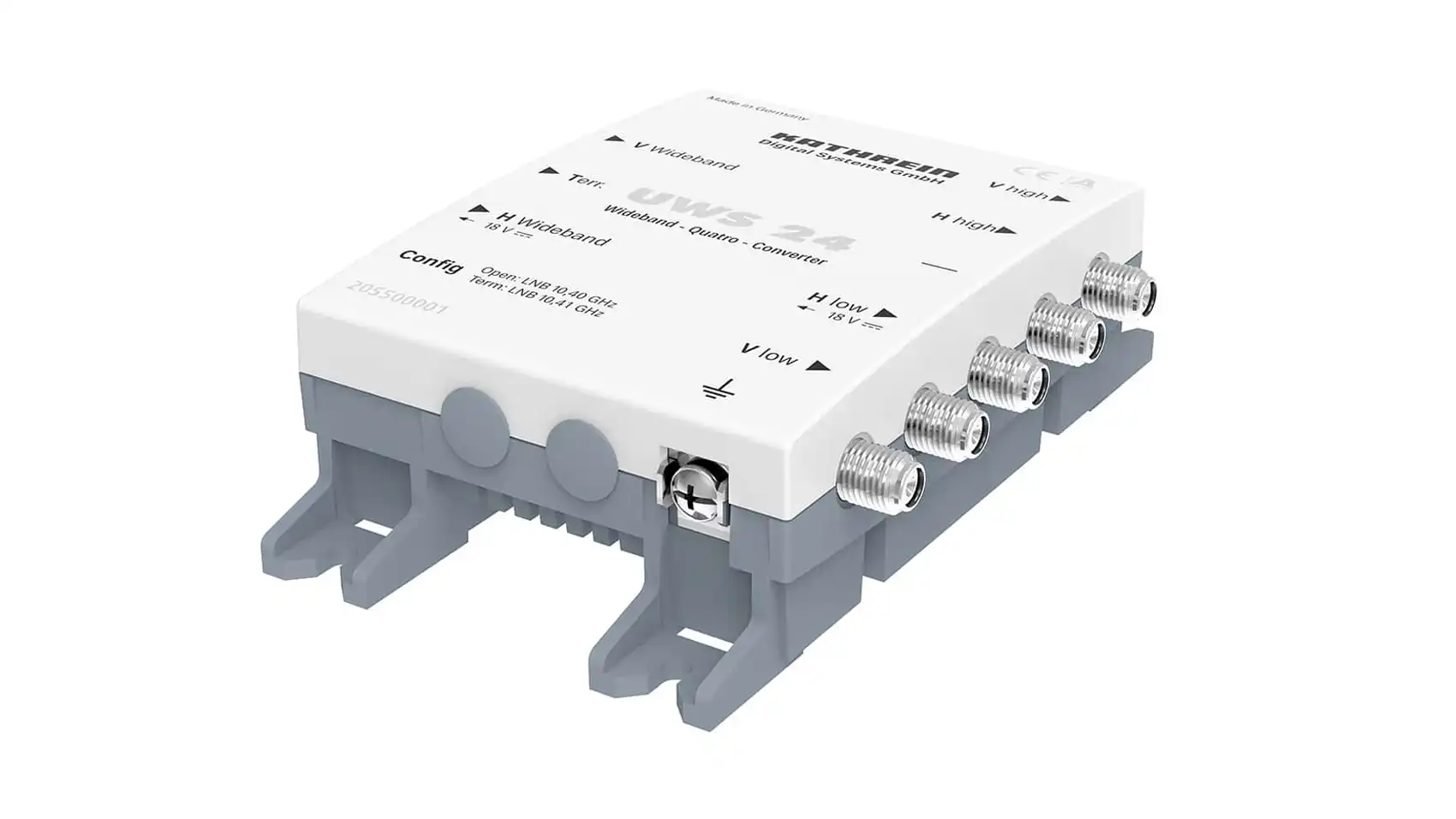

- Wideband-auf-Quattro-Konverter für SAT-ZF-Verteilanlagen
- Wandelt zwei Widebandsignale auf vier SAT-ZF-Ebenen um
- Zur Einbindung von Wideband-LNBs in klassische Quattro-Verteilstrukturen
- Anpassung auf LNB-Oszillatorfrequenz 10,40 oder 10,41 GHz möglich
- Anpassung mit Abschlusswiderstand EMK 03 möglich
- Versorgung über den Stamm „horizontal low“
- Terrestrischer Bereich 5–862 MHz auch bei ausgeschaltetem SAT-Empfänger empfangbar
- Montage an EXR 2508 oder EXR 2558 mit Kuppler EMU 250 möglich
- Kathrein-Power-Saving: Konverter wird abgeschaltet, wenn kein Receiver aktiv ist
- Für die Innenmontage geeignet
| Typ: | UWS 24 |
| Bestell-Nr.: | 205500001 |
| Frequenzbereich terrestrisch (Ein- und Ausgang): | 5 – 862 MHz |
| Frequenzbereich SAT (Eingang): | 290 – 2350 MHz |
| Frequenzbereich SAT (Ausgang): | 950 – 2150 MHz |
| Oszillatorfrequenz LNB (Ohne Config-Widerstand): | 10,40 GHz |
| Oszillatorfrequenz LNB (Mit Config-Widerstand): | 10,41 MHz |
| Max. Eingangspegel: | 80 dBµV |
| Durchgangsdämpfung terrestrisch: | -0,5 dB |
| Durchgangsdämpfung Sat-ZF: | 0 dB |
| Schutzart: | IP 30 |
| Stromaufnahme bei 18V: | 150 mA |
| Max. Fernspeisestrom: | 800 mA |
| Anschlüsse: | F-Connectoren |
| Zul. Umgebungstemperatur: | -20 bis +55 °C |

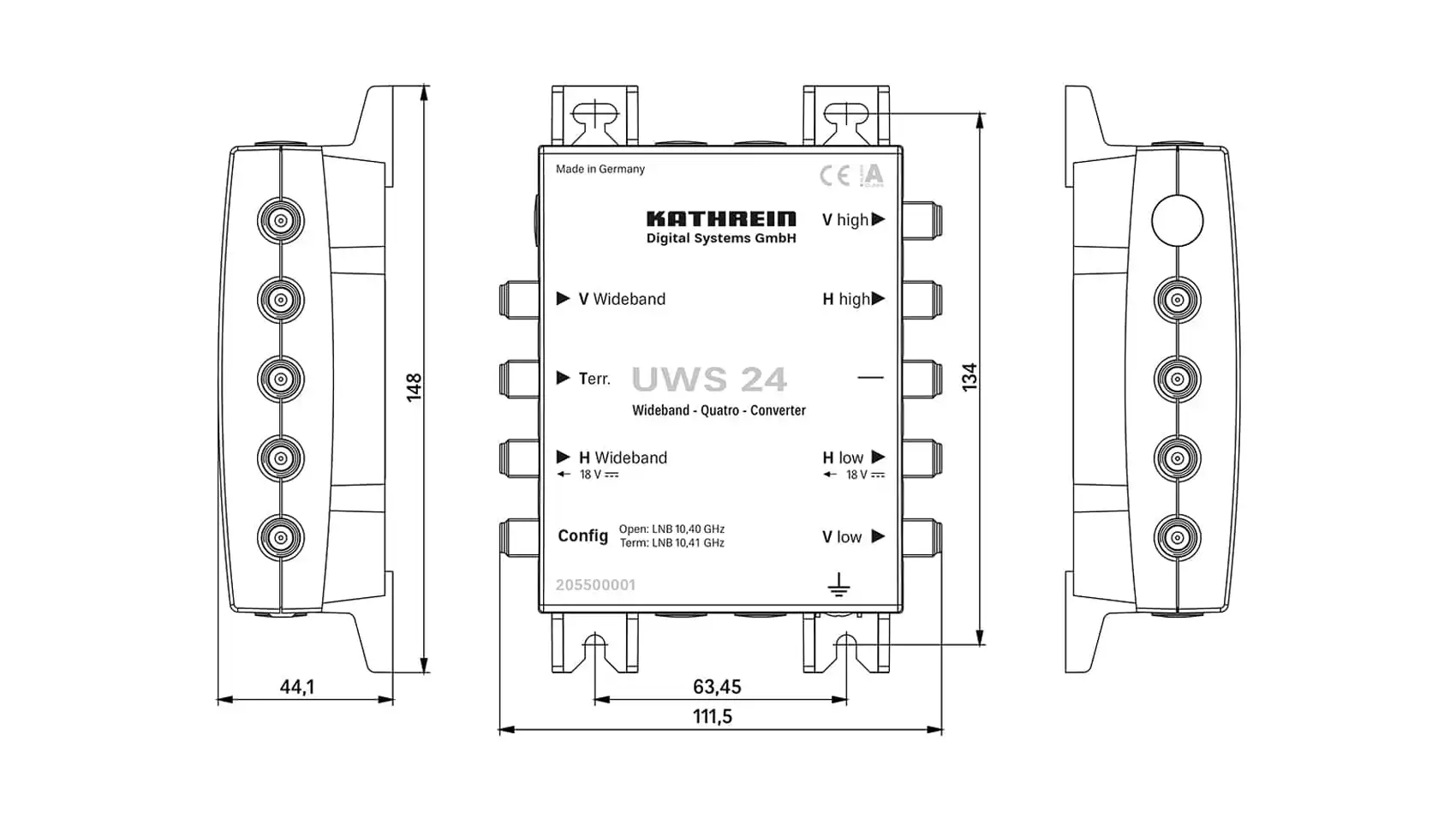

| Abmessungen (B x H x T): | 159 x 148 x 43 mm |
| Verpackungseinheit/Gewicht: | 1 (10)/0,45 St./kg |
