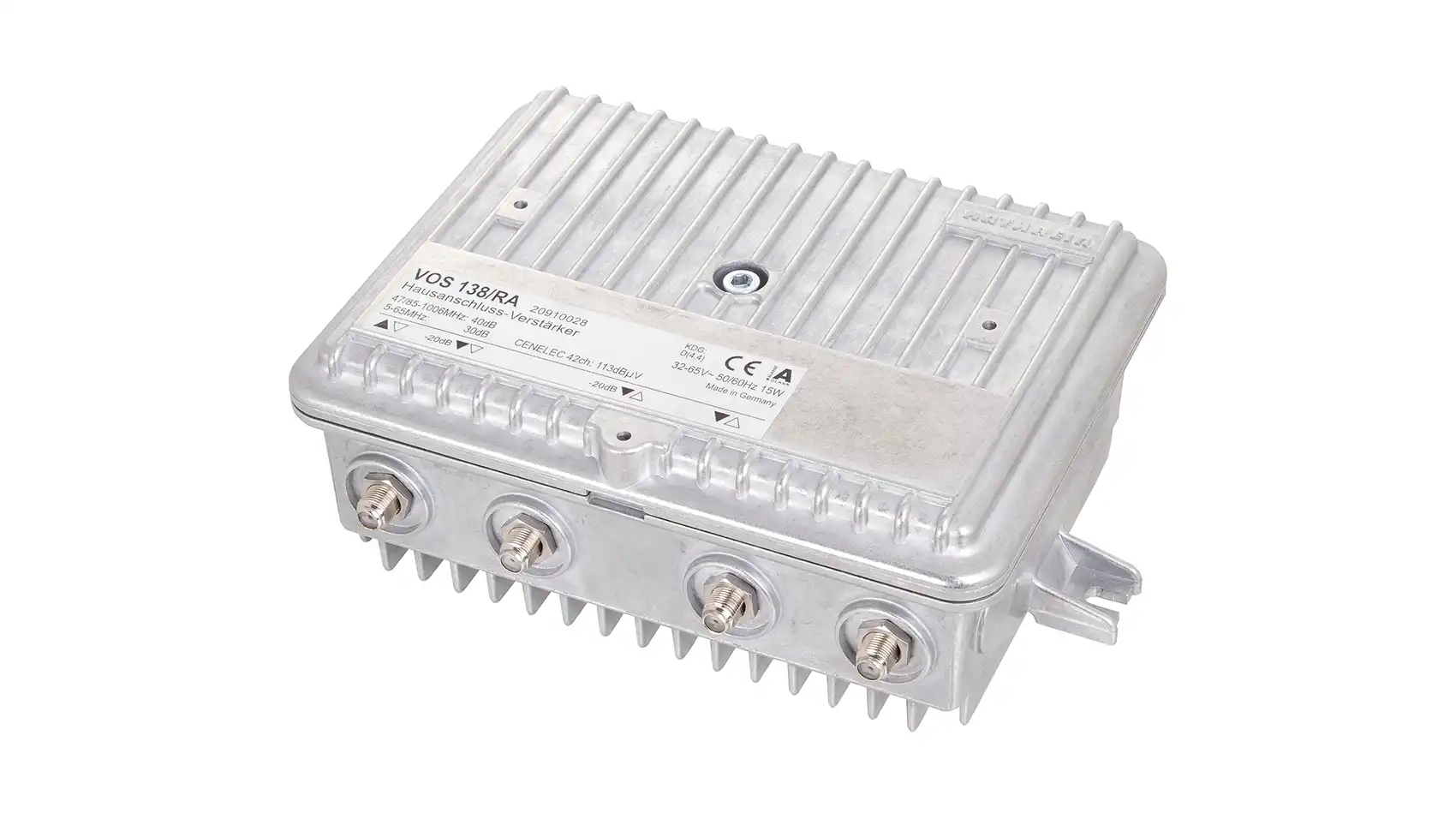

- Ferngespeister Hausanschluss-Verstärker für moderne HFC-Netze
- Frequenzbereich 47/85–1006 MHz
- Verstärkung per Steckbrücke umschaltbar: 40/34/30 dB
- Lieferzustand: 34 dB
- Pegelsteller und Entzerrer mit 20 dB Einstellbereich
- Ausgangspegel: 113/116 dBµV
- Neuste GaAs-MMIC-Technologie
- Sehr hoher Ausgangspegel bei günstiger Energiebilanz
- Hocheffizientes Schaltnetzteil
- Ferngespeist über HF-Eingang
- Vereinfachte Einpegelung über Drehschalter
- Feine Schrittweite von 1 dB
- Grundkonfiguration über Steckbrücken
- Exakt reproduzierbare Geräteeinstellungen
- Steckplatz für Zusatzfunktionen im Vorwärtsweg
- Rückweg aktiv, passiv oder abschaltbar
- Diplexer überbrückbar für Band-I-Betrieb ohne Rückweg
- Testbuchsen über F-Connectoren
- Bidirektionale Testbuchse am Eingang zuschaltbar
- Testbuchse mit Richtkoppler am Ausgang
- Interne LED-Funktionsanzeige
- Überspannungsableiter am Ein- und Ausgang
- Gussgehäuse mit F-Anschlüssen
- Für den Einsatz an wettergeschützten Orten
- Erfüllt EN 60728-11, EN 50083-2 und EN 60065
- Klassifizierung nach KDG 1 TS 140: Typ D(4.4)
- Vodafone-/KDG-Freigabe
| Typ: | VOS 138/RA |
| Bestell-Nr.: | 20910028 |
| Vodafone-/KDG-Freigabe: | ja |
| Vorwärtsweg: | —————————————————– |
| Frequenzbereich 1): | 47/85-1006 MHz |
| Verstärkung: | 40/34/30 dB |
| Einstellbereich Dämpfungssteller: | 0-20 dB |
| Einstellbereich Entzerrer : | 0-20 dB |
| Einstellberreich Interstage-Dämpfung: | 0-20 dB |
| Einstellbereich Interstage-Entzerrung: | 0/3/6 dB, 0/6 dB |
| Maximaler Betriebspegel bei 862 MHz 2) mit 6-dB-Interstage-Preemphase (60-dB-CTB/CSO): | 113/116 dBµV |
| Rauschmaß (Interstage-Dämpfung 0/6/10 dB): | Typ. 6/7/7 dB |
| Rückweg: | —————————————————– |
| Frequenzbereich: | 5-65 MHz |
| Verstärkung aktiv/passiv: | 30 dB/-2 dB |
| Einstellbereich Eingangsdämpfung: | 0/10 dB |
| Einstellbereich Eingangsentzerrung: | 0/3 dB |
| Einstellbereich Interstage-Dämpfung: | 0-20 dB |
| Einstellbereich Interstage-Entzerrung: | 0/3/6 dB |
| Max. Ausgangspegel (60-dB-IMA2/IMA3) | 107/116 dB |
| Aussteuerfähigkeit KDG 1 TS 140 (volle Systemlast): | 120 dBµV |
| Rauschmaß: | Typ. 5 dB |
| Eingangspegeldichte (CINR bei 50 dB, EN 60728-3; 4.7): | -10 dBµV/Hz |
| Dynamikbereich (EN 60728-3; 4.7): | 17 dB |
| Testbuchsen (F-Connector) | —————————————————– |
| Verstärkereingang (5-1006 MHz, bidirektional): | -20 dB |
| Verstärkerausgang (5-1006 MHz, mit Richtkoppler): | -20 dB |
| Schaltnetzteil: | —————————————————– |
| Eingangs-Nennspannung: | 32-65∼ (50/60 Hz) |
| Typische Eingangs-Nennleistung 3) | |
| Rückweg passiv oder deaktiviert: | 14 W |
| Rückweg aktiv: | 15 W |
| Allgemeines: | —————————————————– |
| Impedanz Eingang/Ausgang: | 75 Ω |
| HF-Anschlüsse: | F-Connector |
| Schutzart (nach EN 60529) 4): | IP 54 |
| Temperaturbereich: | -20 bis +55 °C |
| Abmessungen: | 218 x 150 x 80 mm |
| Verpackungseinheit/Gewicht: | 1 (10)/1,25 St./kg |
| Klassifizierung nach KDG 1 TS 140: | Typ D (4.4) |
1) Frequenzbereich ab 47 MHz ohne Rückwegnutzung
2) Nach EN 60728-3; CENELEC-Raster mit 42 Trägern
3) VOS 138/RA 2.0 und VOS 139/RA 2.0: Eingangs-Nennleistung in Abhängigkeit zur Einspeise-Spannung bei Betrieb über den Kabelwiderstand
4) Außeneinsatz nur in wettergeschützten Schränken
