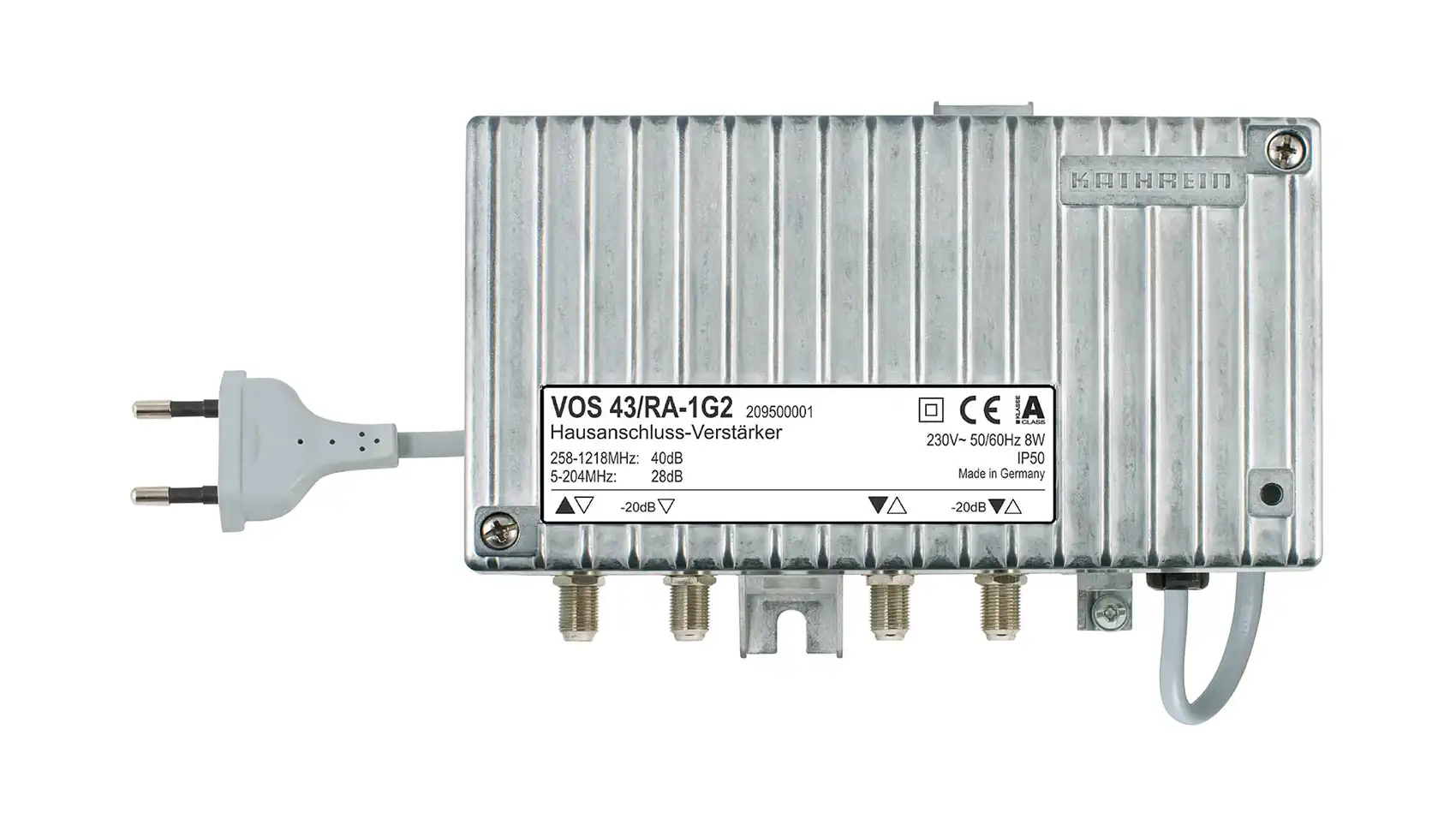

- Hausanschluss-Verstärker für moderne HFC-Netze bis 1,2 GHz
- Integrierter Rückweg 5–204 MHz
- Rückweg aktiv, passiv oder abschaltbar
- Umschaltung über Steckbrücken
- Verstärkung über 6-dB-Interstage-Dämpfung umschaltbar
- Lieferzustand: höhere Verstärkung
- Interstage-Entzerrer mit 6 dB Preemphase zuschaltbar
- Regelbare Dämpfungssteller und Entzerrer fest eingebaut
- Lieferzustand Rückweg: maximale Dämpfung
- Eingebautes hocheffizientes Schaltnetzteil
- Power-Management zur Reduzierung der Leistungsaufnahme
- Gussgehäuse mit F-Anschlüssen
- LED als Betriebsanzeige
- Prüfbuchse am Ausgang: -20 dB mit Richtkoppler
- Prüfbuchse am Eingang: -20 dB für Rückweg 5–204 MHz
- Prüfbuchsen im Auslieferungszustand mit EMK 03 abgeschlossen
- Für die Innenmontage geeignet
- Erfüllt EN 60728-11, EN 50083-2 und EN 62368-1
- Entspricht den Anforderungen der EMV- und Niederspannungs-Richtlinie
| Typ: | VOS 43/RA-1G2 |
| Bestell-Nr.: | 209500001 |
| Vorwärtsweg: | —————————————————– |
| Frequenzbereich: | 258 – 1218 MHz |
| Verstärkung (durch Interstage-Dämpfung umschaltbar): | 34 | 40 dB |
| Amplitudenwelligkeit: | ± 1 | ± 1,5 dB |
| Einstellbereich Dämpfungssteller: | 0 – 20 dB |
| Einstellbereich Entzerrer: | 0 – 15 dB |
| Einstellbereich Interstage-Dämpfung (mit Steckbrücke umschaltbar): | 0 | 6 dB |
| Einstellbereich Interstage-Entzerrer (mit Steckbrücke umschaltbar): | 0 | 6 dB |
| Maximaler Betriebspegel 1) (60-dB-CTB/CSO) flach: mit Intersatage-Preemphase: |
108 | 114 dBµV 110 | 116 dBµV |
| Maximaler Betriebspegel 2) (BER <1E-9) flach: mit Interstage-Preemphase: |
103 dBµV 105 dBµV |
| Rauschmaß (Interstage-Dämpfung 0/6 dB): | 5 | 6 dB |
| Anzahl der Ausgänge: | 1 |
| Rückweg: | —————————————————– |
| Frequenzbereich: | 5 – 204 MHz |
| Verstärkung (umschaltbar passiv/aktiv): | -1/28 dB und abschaltbar |
| Einstellbereich Dämpfung am Eingang des Verstärkers (mit Steckbrücke umschaltbar): | 0 | 10 dB |
| Einstellbereich Dämpfungssteller (Ausgang des Verstärkers): | 0 – 20 dB |
| Einstellbereich Entzerrer (Ausgang des Verstärkers): | 0 – 20 dB |
| Rauschmaß: | 5 dB |
| Eingangspegeldichte (CINR: 50 dB): | -11 dBµV/Hz |
| Dynamikbereich (Eingangspegeldichte): | 21 dB |
| Maximaler Betriebspegel (BER <1E-9) 24 Kanäle QAM 256: | 106 dBµV |
| Allgemeines: | —————————————————– |
| Impedanz Eingang/Ausgang: | 75 Ω |
| Rückfl ussdämpfung Eingang/Ausgang Vorwärtsweg 3) Rückweg |
18 dB 20 dB |
| HF-Anschlüsse: | F-Connector |
| Prüfbuchse Ausgang mit Richtkoppler (5 – 1218 MHz) | -20 dB |
| Prüfbuchse Ausgang Rückweg (5 – 204 MHz) | -20 dB |
| Eingangs-Nennspannung: | 230 (50/60 Hz) VAC |
| Leistungsaufnahme (ohne | mit Rückweg) | 6 | 8 W |
| Betriebsanzeige: | LED grün |
| Schutzklasse/Schutzart (nach EN 60529): | II/IP 50 |
| Temperaturbereich: | -20 bis +55 °C |
| Abmessungen: | 184 x 134 x 63 mm |
| Verpackungseinheit/Gewicht: | 1 (10)/1,7 St./kg |
