- Hausanschlussverstärker für moderne HFC-Netze bis 1 GHz
- Ferngespeiste Ausführung zur Eigenversorgung
- Überwachbare Ausführung
- F-Anschlüsse / F-Buchsen
- Verstärkung: 38 dB bei 1 GHz
- Maximaler Betriebspegel: 112/116 dBµV
- Neueste GaAs-MMIC-Technologie
- Sehr hoher Ausgangspegel bei niedrigsten Intermodulations-Produkten
- Innovatives Bedienkonzept
- Einstellungen über Schiebeschalter
- Exakt reproduzierbare Geräte-Einstellungen
- Einsparung von Steckkarten und Dämpfungs-Pads
- Rückweg aktiv und passiv fest integriert
- Diverse Einstellmöglichkeiten für den Rückweg
- Band-I-Betrieb ohne Rückweg möglich
- 15-MHz-Hochpass im Rückweg aktivierbar
- Ingress Control Switch (ICS)
- Überwachbar per HMS oder DOCSIS als Option
- Steckplatz für Zusatzfunktionen im Vorwärtsweg, z. B. Deemphase
- Bidirektionale Testbuchse am Verstärker-Eingang mit induktiver Auskopplung
- Richtkoppler-Testbuchse am Verstärker-Ausgang
- Richtkoppler-Testbuchse im Rückweg
- Einkopplung von Testsignalen für den Rückweg möglich
- Hocheffizientes Schaltnetzteil
- Überspannungsableiter an allen HF-Anschlüssen
- Überspannungsableiter im Schaltnetzteil
- Robustes Gussgehäuse
- Testbuchsen als F-Buchsen
- Zubehör ERZ 940: Deemphase-Entzerrer / Kabelnachbildung 862 MHz, 7 dB fest
- Zubehör ERZ 630: Entzerrer 47–630 MHz, schaltbar 2–18 dB in 2-dB-Schritten
- Zubehör ERS 800: Systementzerrer 862 MHz
- Zubehör ERD 810: Deemphase-Entzerrer schaltbar 85–862 MHz: 3/6/9 dB, 470–862 MHz: 0/4/8 dB
- Zubehör ERD 813: Deemphase-Entzerrer 6 dB bezogen auf 85–862 MHz bzw. 7 dB bezogen auf 85–1006 MHz
- Zubehör ERD 814: Dämpfungs-Pad 6 dB
- Zubehör TVM 850/H: Überwachungs-Transponder HMS, frequenzagil
- Zubehör TVM 1000: Überwachungs-Transponder DOCSIS

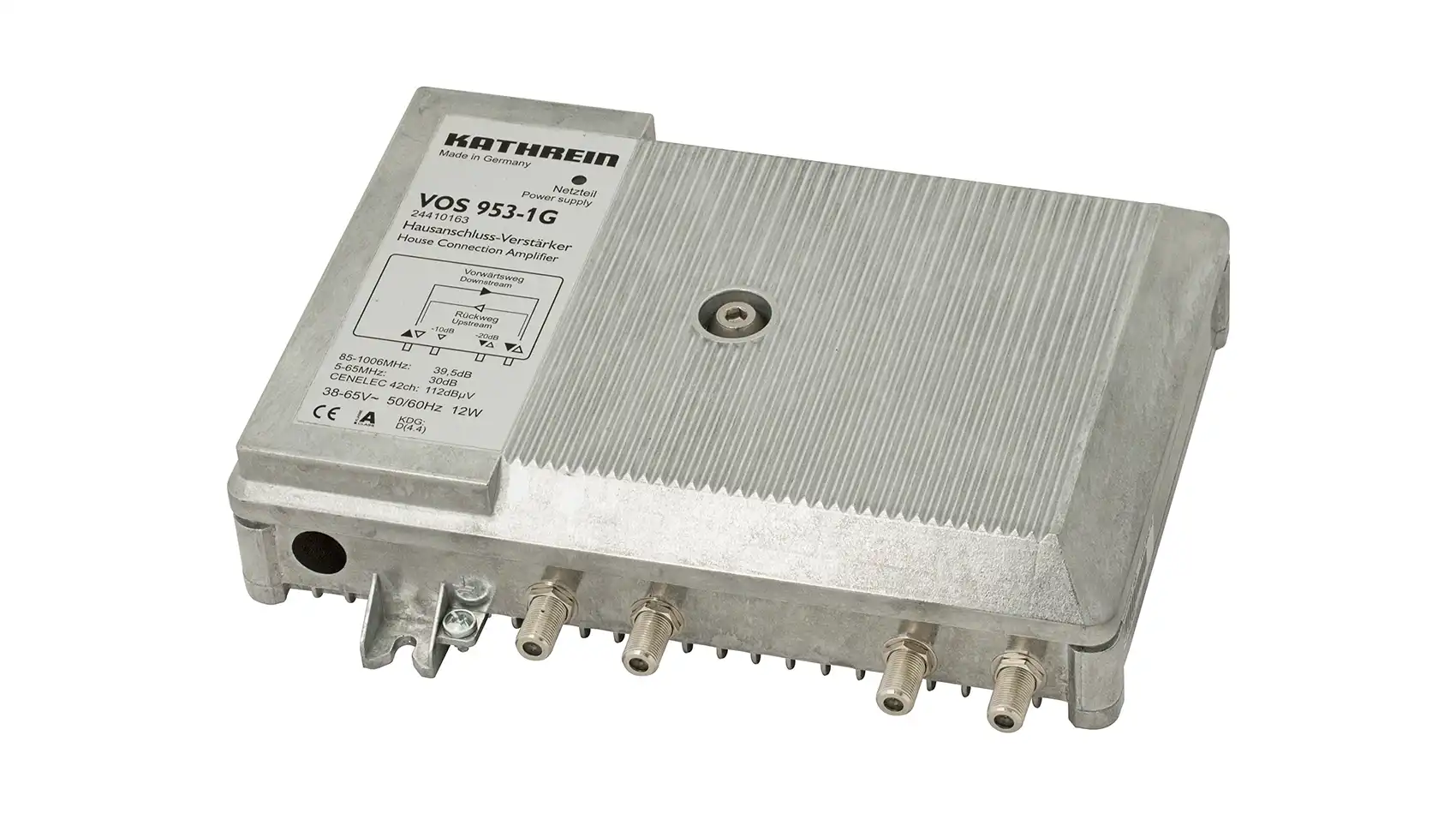

| Typ: | VOS 953-1G |
| Bestell-Nr.: | 24410163 |
| Vorwärtsweg: | —————————————————– |
| Frequenzbereich: | 5-65 MHz, 47/85-1006 MHz |
| Amplitudengang: | ± 0,5 dB |
| Amplitudengang (zusätzlich von 862-1006 MHz): | -0,5 dB |
| Rückweg: | —————————————————– |
| Rauschmaß: | 4/5/5 dB, 5 dB |
| Netznennfrequenz: | 50-60 Hz |
| Netzwerk-Management: | —————————————————– |
| Überwachbare Parameter: | Versorgungsspannung intern, Stromaufnahme intern, Temperatur, ICS Schalter |
| Testbuchsen: | —————————————————–, F-Buchse |
| Testbuchse 1 (am Verstärkereingang): | 20 dB |
| Testbuchse 2 (am Verstärkerausgang): | 20 dB |
| Testbuchse 3 (im Rückweg): | 10 dB |
| Schaltnetzteil: | —————————————————– |
| Preemphase-Einstellbereich: | 0-16 und 0/6 dB, 0/3/6 dB |
| Dynamikbereich bei 21-dB-Verstärkung (5-65 MHz) ³): | 25 dB |
| Aussteuerungsfähigkeit: | 120 dBµV |
| Dynamikbereich bei 30-dB-Verstärkung (5-65 MHz) ³): | 17 dB |
| Verstärkung ¹): | 40-32 dB |
| Frequenzgang: | 0,5 dB |
| Max. Ausgangspegel bei 30- und 21-dB-Verstärkung: | 107/116 dBµV |
| Eingangsnennspannung: | 38 – 65 V AC |
| Max. Betriebspegel: | CENELEC-Raster ²) |
| Brummmodulations-Abstand: | > 60/70 dB |
| Eingangspegeldichte: | -10 dBµV/Hz |
| Dämpfungs-Einstellbereich: | 0-16 / 0/4/8 dB, 0-16 dB |
| Verstärkung, umschaltbar: | 30/21 dB |
| Ingress Control Switch (ICS): | 0/8/> 40 dB |
| Allgemeines: | —————————————————– |
| Leistungsaufnahme: | 12 W |
| HF-Anschlüsse: | F-Buchse |
| Gehäuseschutzart (nach EN 60529): | IP 54 |
| Umgebungstemperaturbereich: | -20 bis +55 |
| Abmessungen (B x H x T): | 225 x 55 x 155 mm |
| Verpackungseinheit/Gewicht: | 1/1,8 |
¹) Mit 2 Schiebeschaltern in 1-dB-Schritten einstellbar
²) CENELEC: 42 Kanäle
³) Mit zugeschaltetem 15-MHz-Hochpass erhöht sich der Dynamikbereich um 3 dB
