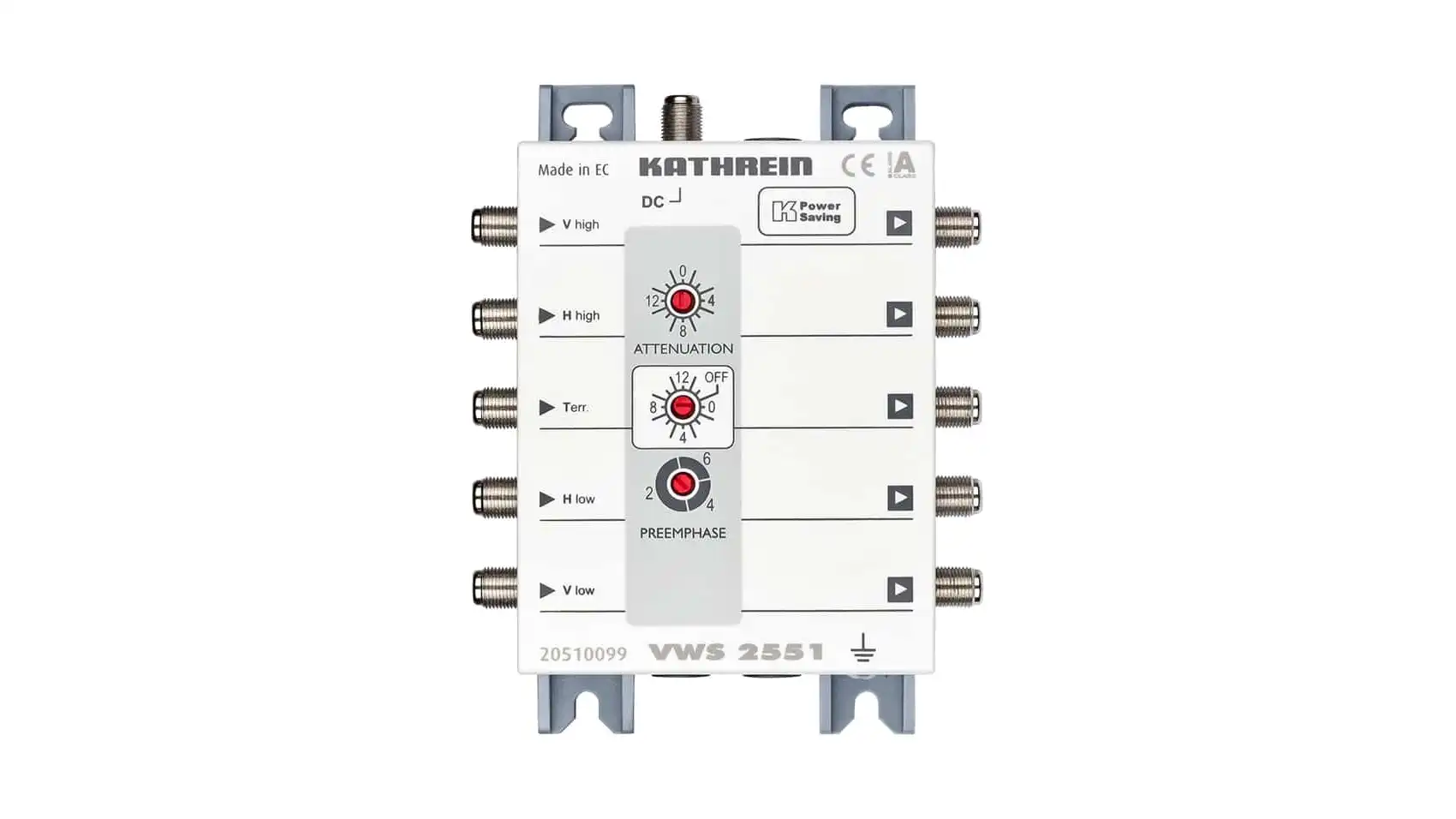

- SAT-Verteilnetzverstärker für KATHREIN SAT-ZF-Verteilsysteme
- Für 4 x SAT-ZF und 1 x terrestrischen Bereich
- Fünf Verstärkerzüge in einem Gehäuse

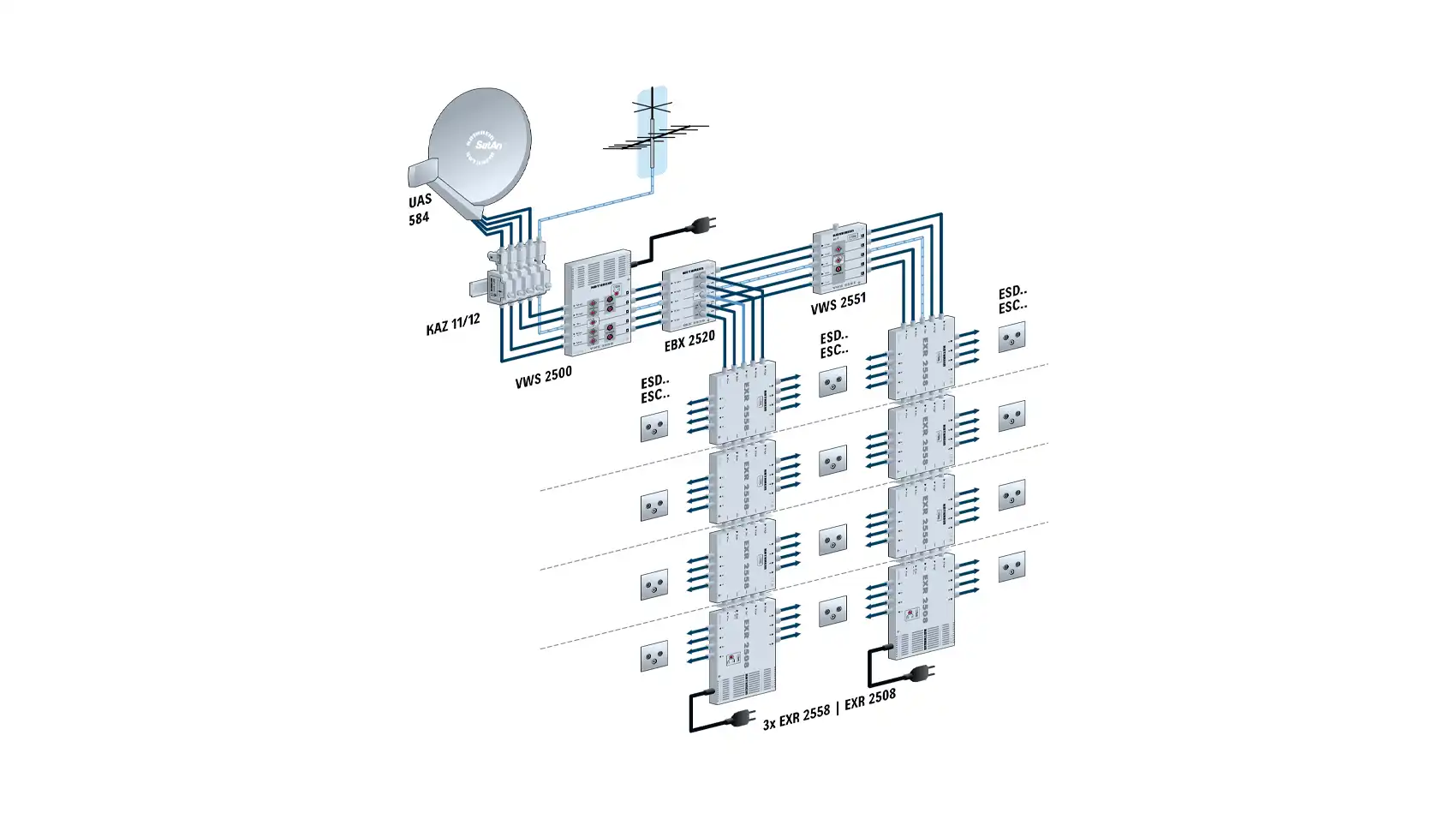

- Zum Ausgleich von Signalverlusten in größeren Verteilanlagen
- Hohe Aussteuerfestigkeit der Verstärkerzüge
- Hohe Entkopplung zwischen den Verstärkerzügen
- BK-tauglicher terrestrischer Verstärkerzug durch GaAs-Endstufe
- Schrittweise einstellbare Dämpfungssteller in 1-dB-Stufung
- Dämpfung für SAT- und terrestrischen Bereich einstellbar
- SAT-Zweige werden gemeinsam eingestellt
- Schrittweise einstellbare Vorentzerrung mit 2 / 4 / 6 dB im SAT-Bereich
- Stromversorgung und LNB-Speisung über Fernspeisung aus dem Multischalter möglich
- Fernspeisung über SAT-Zweig „horizontal low“, z. B. mit EXR 2508
- Optionale Stromversorgung über DC-Anschluss mit Netzteil NCF 18 möglich
- NCF 18 nicht im Lieferumfang enthalten
- Bei Stromversorgung über DC-Anschluss wird nur der Verstärker selbst versorgt, nicht die LNB-Speisung
- Kathrein-Power-Saving zur Abschaltung der LNB-Versorgung bei inaktiven Receivern
- Für die Innenmontage geeignet
| Typ: | VWS 2551 |
| Bestell-Nr.: | 20510099 |
| Eingänge: | 1 x terrestrisch / 4 x Sat-ZF |
| Entkopplung Stamm: | -45 dB |
| Max. Ausgangspegel (Störprodukte 2. Ordnung): | 104 ⁴) / 104 ³) dBµV |
| Max. Ausgangspegel (Störprodukte 3. Ordnung): | 108 ²) / 112 ³) dBµV |
| Schutzklasse | Schutzart: | IP 30 |
| Stromaufnahme Terr. an: | 85 mA |
| Stromaufnahme Terr. aus: | 50 mA |
| Frequenzbereich: | 47 – 862 / 950 – 2150 MHz |
| Max. Betriebspegel für BK (bis 862 MHz) ⁵): | 96 / – dBµV |
| Max. Fernspeisestrom (je Sat-Zweig): | 1000 mA |
| Versorgungsspannung: | +18 V |
| Einstellbereich Dämpfungssteller (1-dB-Schritte): | 0-14 / 0-15 dB |
| Verstärkung ¹): | 16 / 15 dB |
| Einstellbereich Entzerrung: | 2/4/6 dB |
| Anschlüsse: | F-Connectoren |
| Zulässige Umgebungstemperatur: | -20 bis +55 °C |
| Abmessungen (B x H x T): | 112 x 148 x 43 mm |
| Verpackungseinheit/Gewicht: | 1 (10)/0,37 St./kg |
¹) Frequenzabhängige Verstärkung (Preemphase)
²) 60-dB-KMA nach EN 50083-5
³) 35-dB-IMA nach EN 60728-3
⁴) 60-dB-IMA nach EN 60728-3
⁵) Nach EN 60728-3, 60-dB-CTB/CSO, CENELEC-Raster
