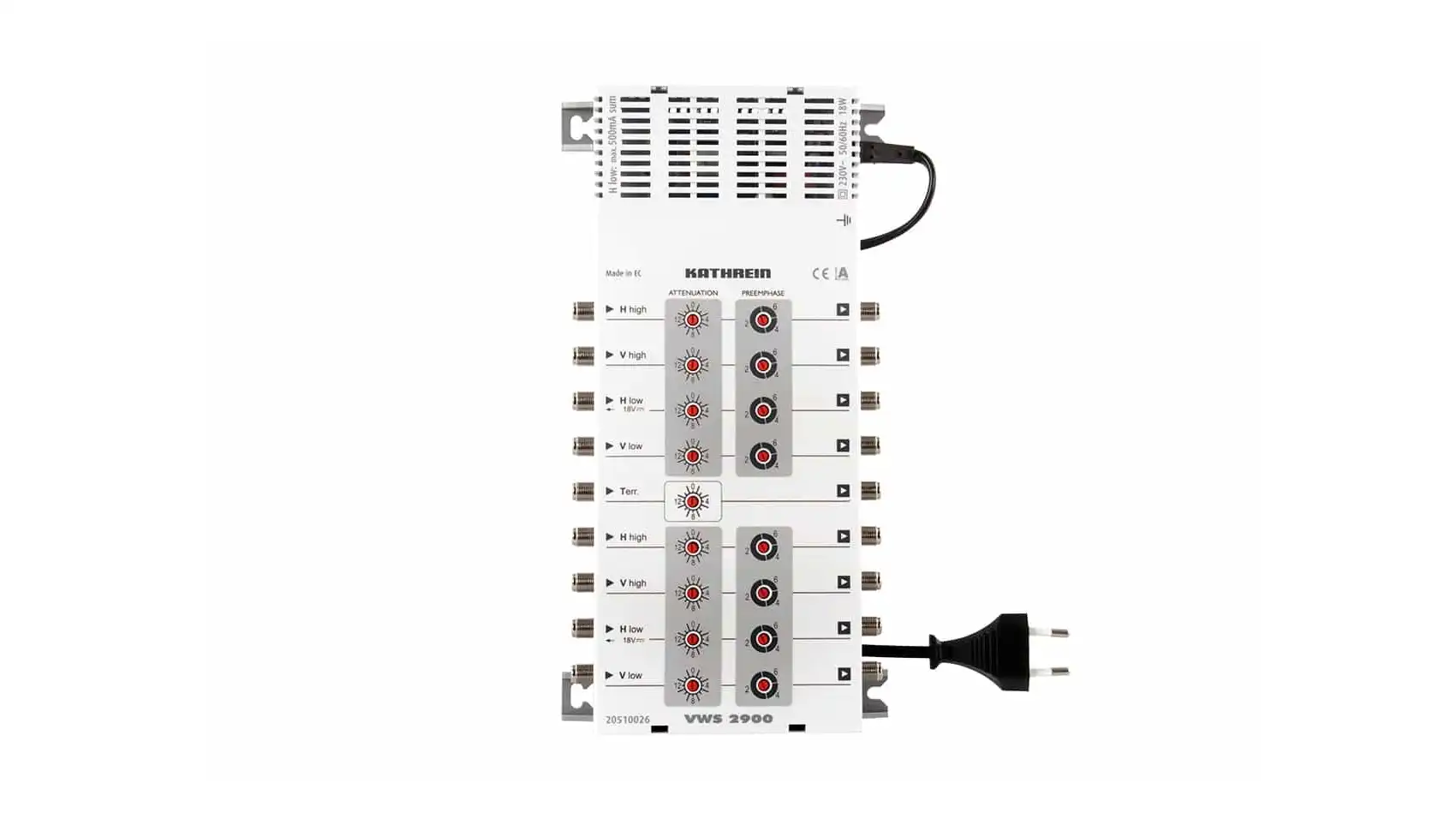

- Multischalter-Verteilnetzverstärker für KATHREIN SAT-ZF-Verteilsysteme
- Für 8 x SAT-ZF und 1 x terrestrischen Bereich

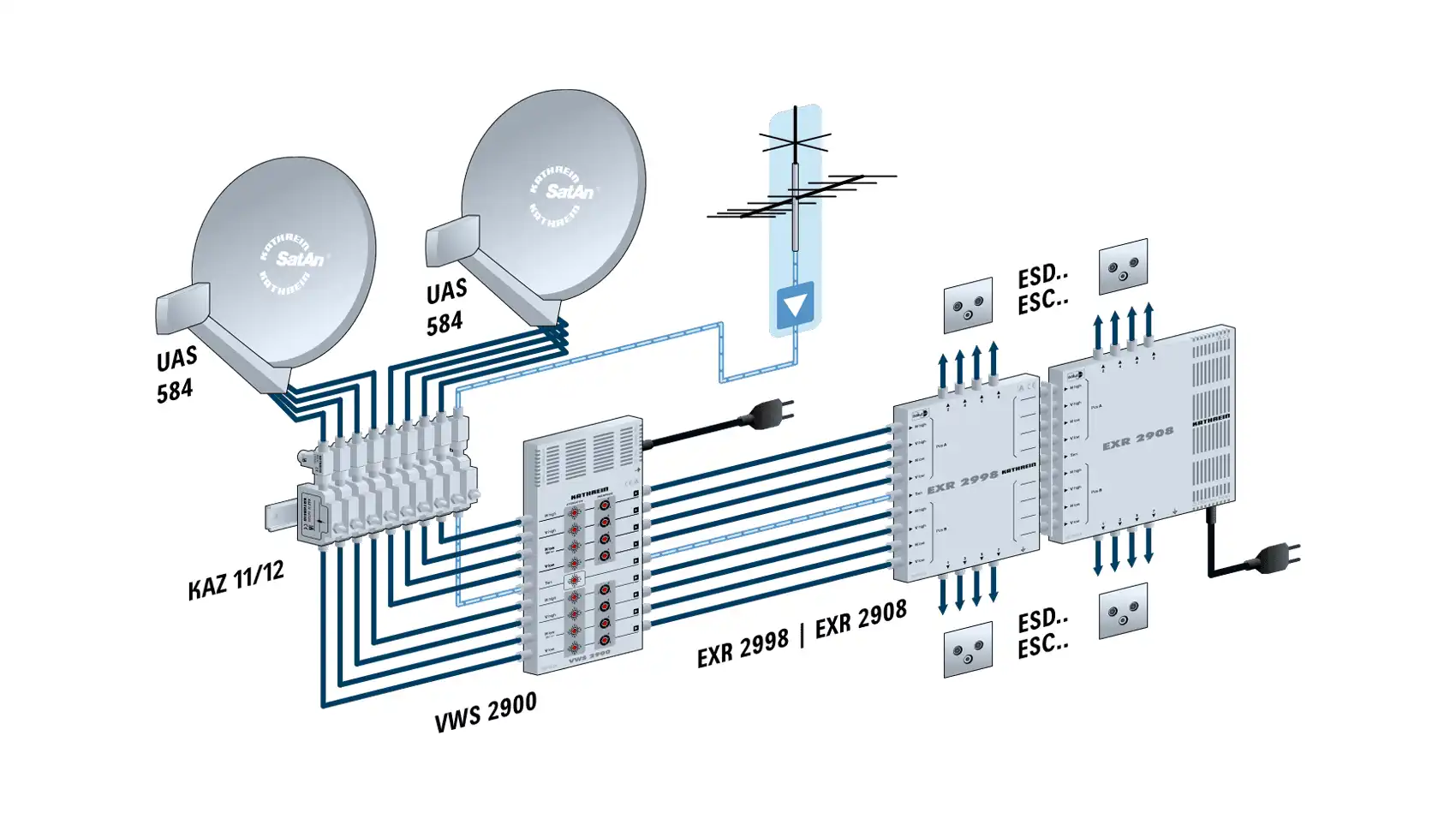

- Geeignet für SAT-ZF-Anlagen mit 2 SAT-Positionen
- Neun Verstärkerzüge in einem Gehäuse

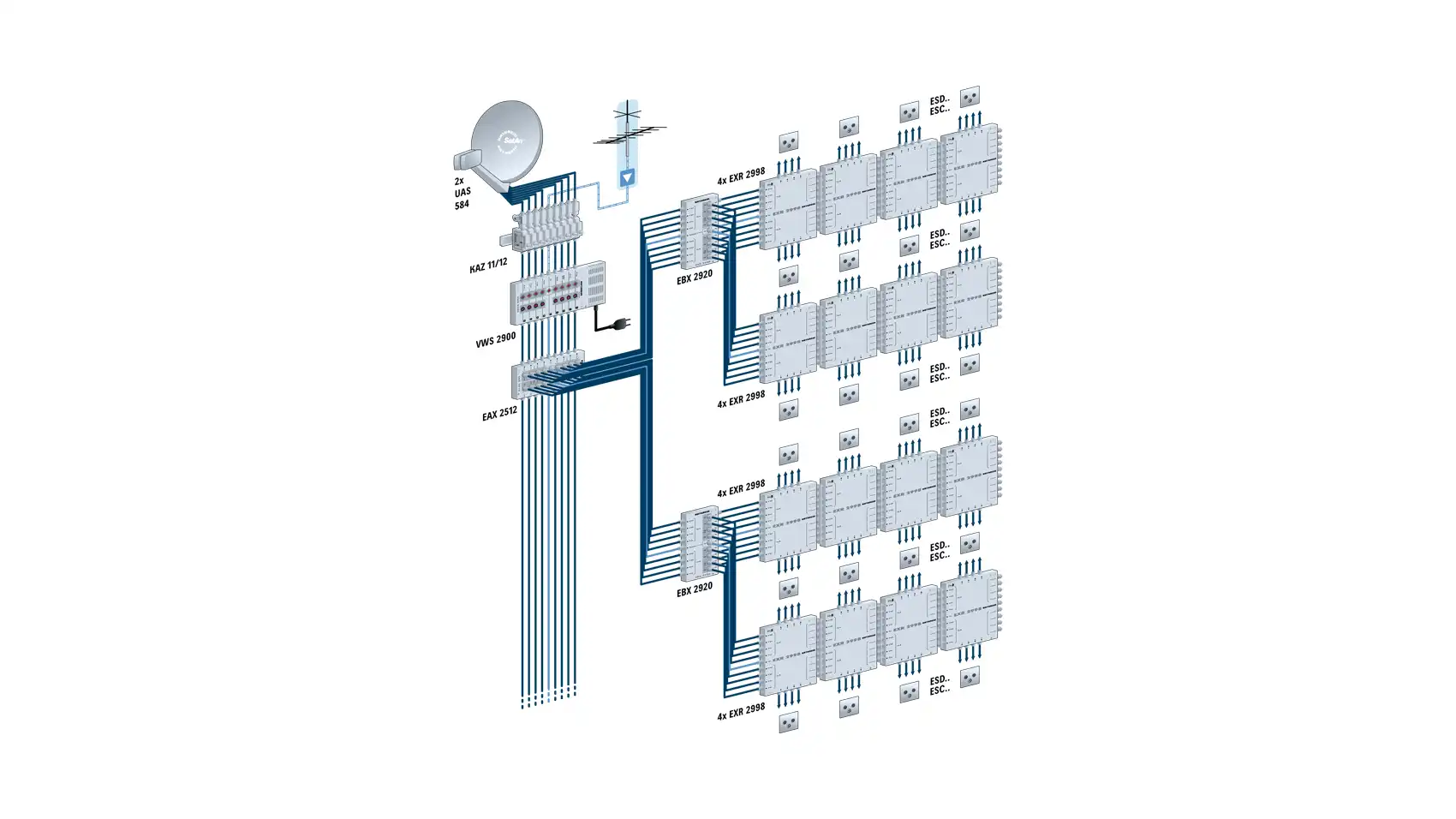

- Zum Ausgleich von Signalverlusten in großen Verteilanlagen
- Hohe Aussteuerfestigkeit der Verstärkerzüge
- Hohe Entkopplung zwischen den Verstärkerzügen
- BK-tauglicher terrestrischer Verstärkerzug durch GaAs-Endstufe
- Schrittweise einstellbare Dämpfungssteller in 1-dB-Stufung je Verstärkerzug
- Feste Vorentzerrung im terrestrischen Verstärkerzug
- Schrittweise einstellbare Vorentzerrung mit 2 / 4 / 6 dB je SAT-Verstärkerzug
- Niedrige Leistungsaufnahme durch hocheffizientes, kurzschlussfestes Schaltnetzteil
- LNB-Fernspeisemöglichkeit über Eingang horizontal low
- Alle anderen Eingänge sind spannungsfrei, dadurch Betrieb mit UAS 585 möglich
- Für die Innenmontage geeignet
| Typ: | VWS 2900 |
| Bestell-Nr.: | 20510026 |
| Eingänge: | 1 x terrestrisch / 8 x Sat-ZF |
| Entkopplung Stamm: | 40 dB |
| Max. Ausgangspegel (Störprodukte 2. Ordnung): | 104 ⁴) / 110 ³) dBµV |
| Max. Ausgangspegel (Störprodukte 3. Ordnung): | 113 ²) / 115 ³) dBµV |
| Zulässiger Eingangsspannungsbereich: | 198 – 253 V |
| Eingangsnennspannung: | 230 V (47 – 63 Hz) |
| Eingangsnennleistung bei 0-/300-/500-mA-Last: | 7,5/13,6/18 W |
| Schutzklasse | Schutzart: | II (schutzisoliert) | IP 30 |
| Frequenzbereich: | 47 – 862 / 950 – 2150 MHz |
| Verfügbarer Fernspeisestrom (Eingang horiz. low): | 500 mA |
| Max. Betriebspegel für BK (bis 862 MHz) ⁵): | 98 dBµV |
| Einstellbereich Dämpfungssteller (1-dB-Schritte): | 0 – 15 / 0 – 15 dB |
| Verstärkung ¹): | 17 → 21 / 24 dB |
| Einstellbereich Entzerrung: | 2/4/6 dB |
| Spannung sekundär (Eingang horiz. low): | 18 V |
| Anschlüsse: | F-Connectoren |
| Zulässige Umgebungstemperatur: | -20 bis +55 °C |
| Abmessungen (B x H x T): | 148 x 285 x 43 mm |
| Verpackungseinheit/Gewicht: | 1 (10)/1,1 St./kg |
¹) Frequenzabhängige Verstärkung (Preemphase)
²) 60-dB-KMA nach EN 50083-5
³) 35-dB-IMA nach EN 60728-3
⁴) 60-dB-IMA nach EN 60728-3
⁵) Nach EN 60728-3, 60-dB-CTB/CSO, CENELEC-Raster
