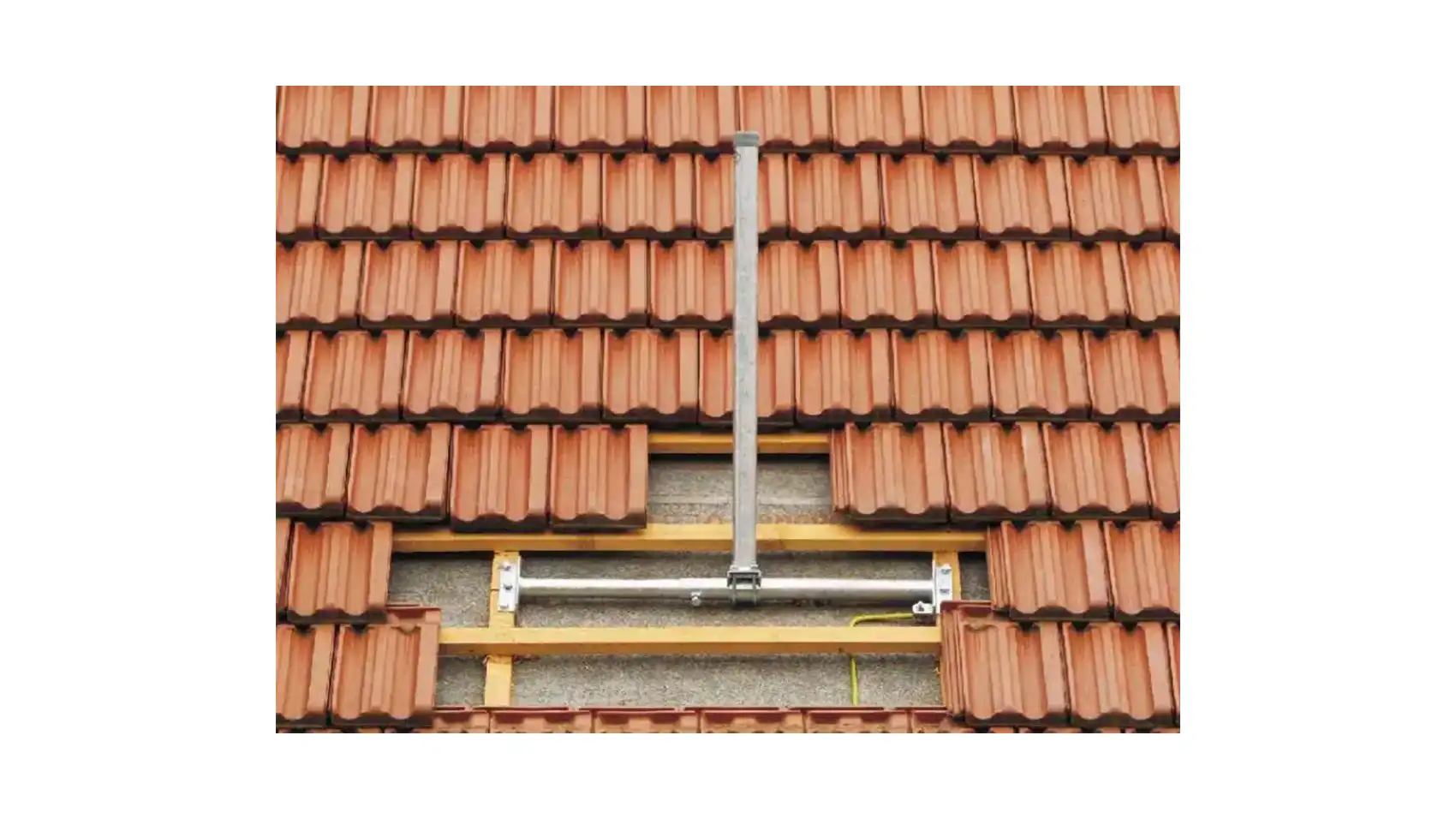

- Dachsparrenhalter für die Montage einer SAT-Antenne auf dem Dach
- Geeignet für CAS 06/60, CAS 80xx und CAS 90xx
- Geeignet für KEA 650, KEA 750, KEA 850 und KEA 1000
- Mastlänge: 900 mm
- Geeignet für Sparrenabstände von 390–520 mm
- Montage von außen direkt auf den Dachsparren möglich

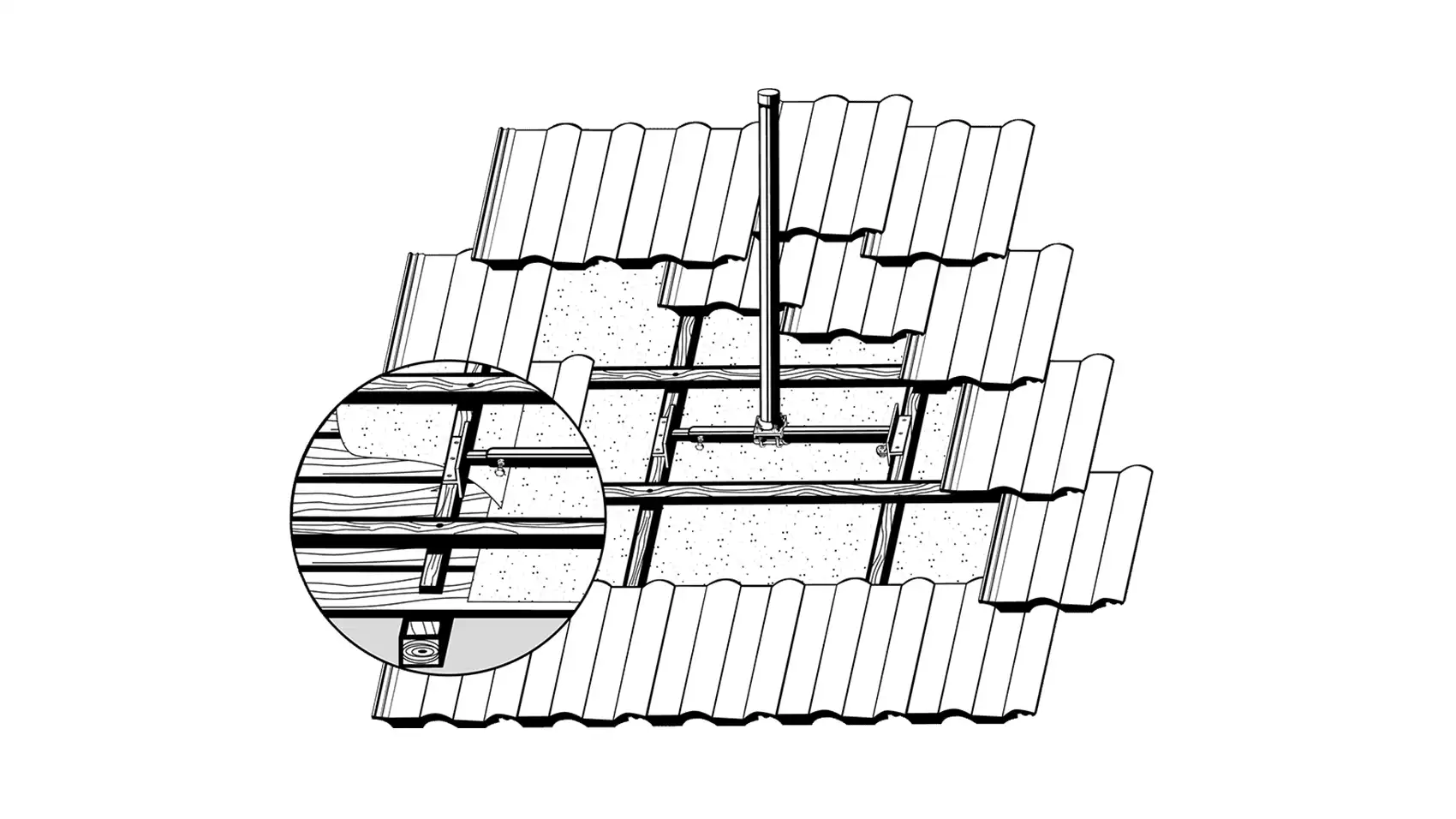

- Montage durch die Konterlattung auf den Sparren möglich

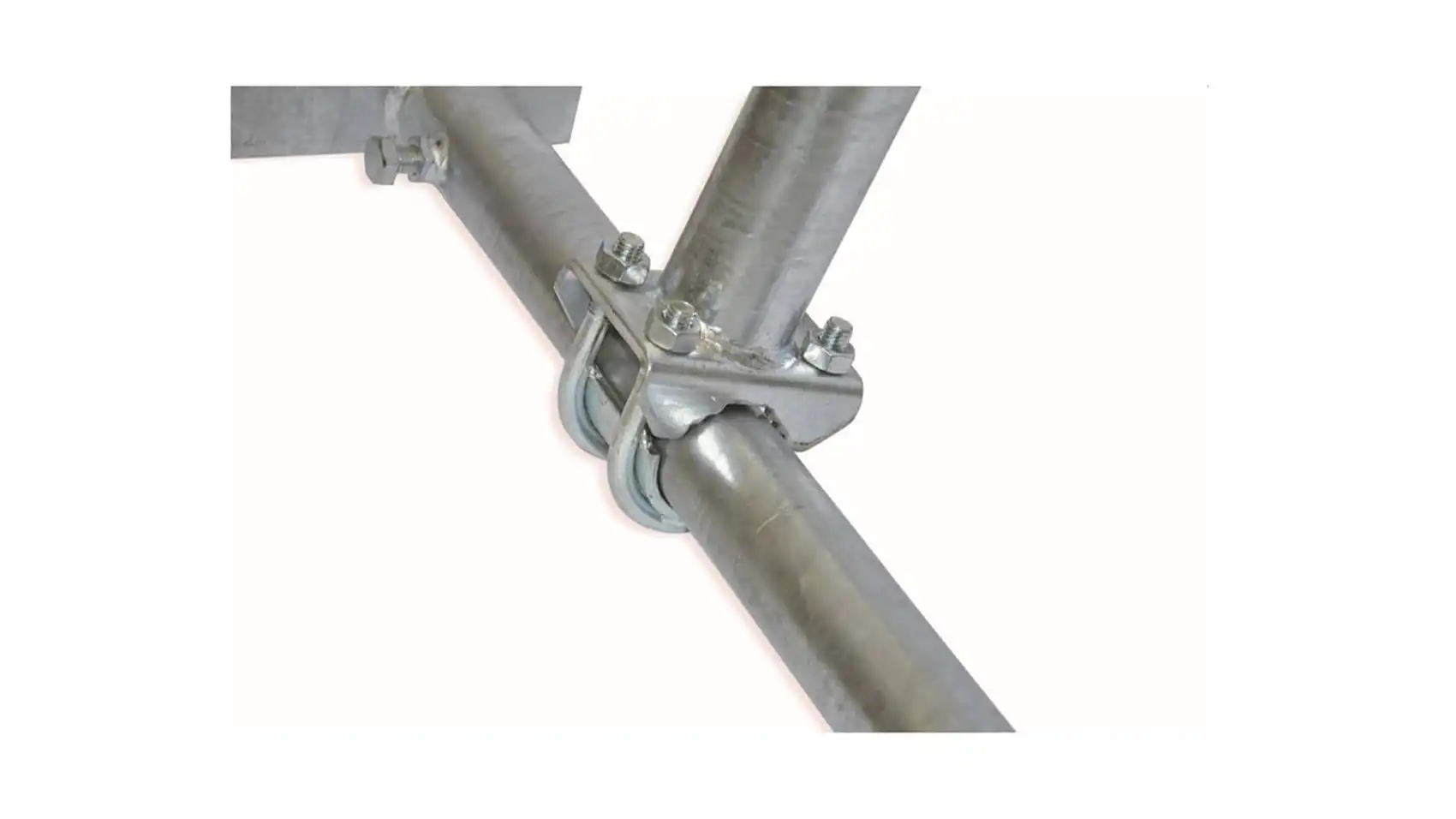

- Flexible Anpassung an den Sparrenabstand durch ausziehbares Teleskoprohr
- Für jede Dachneigung stufenlos einstellbar
- Begrenzung nur durch Abdeckblech

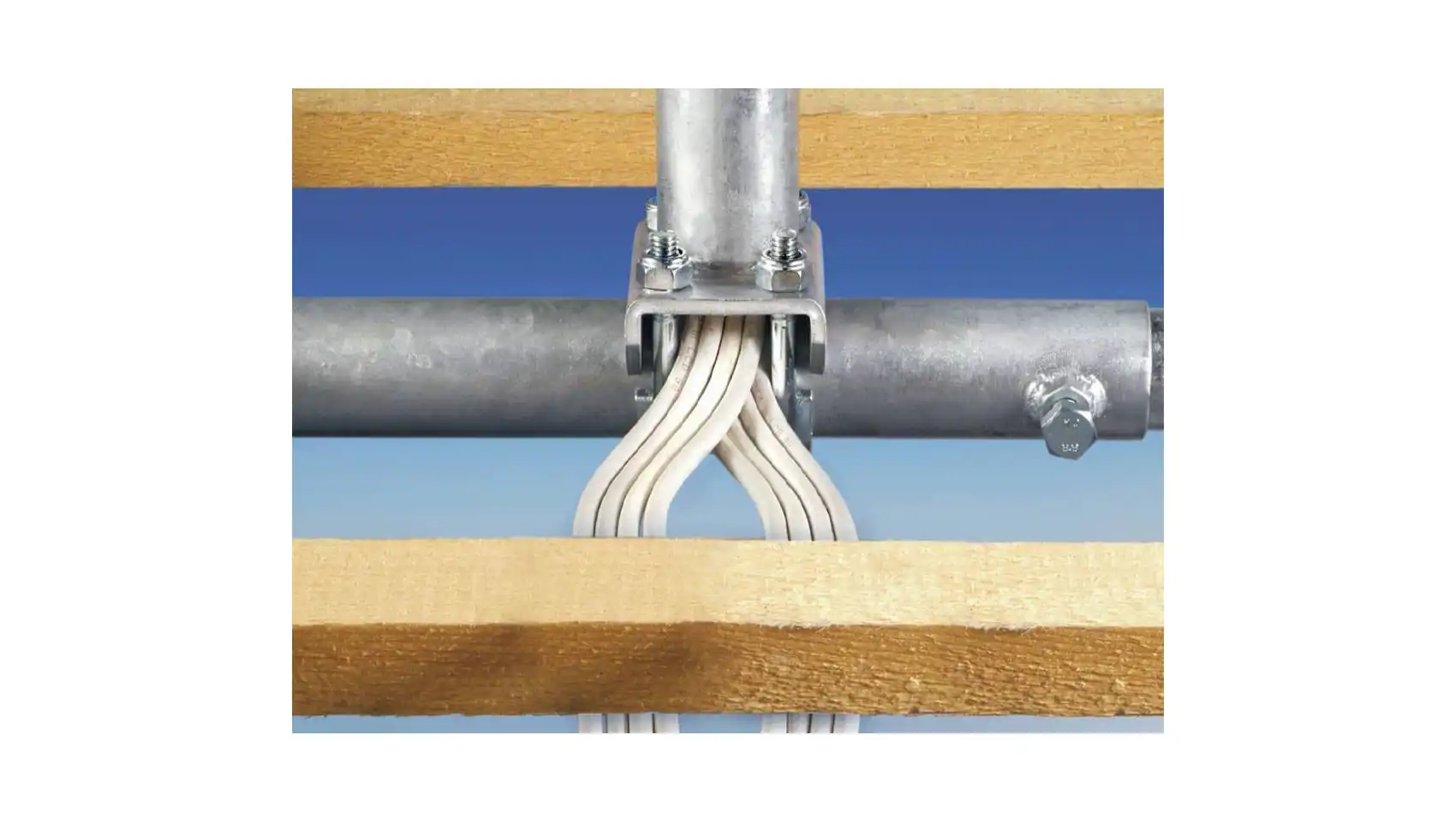

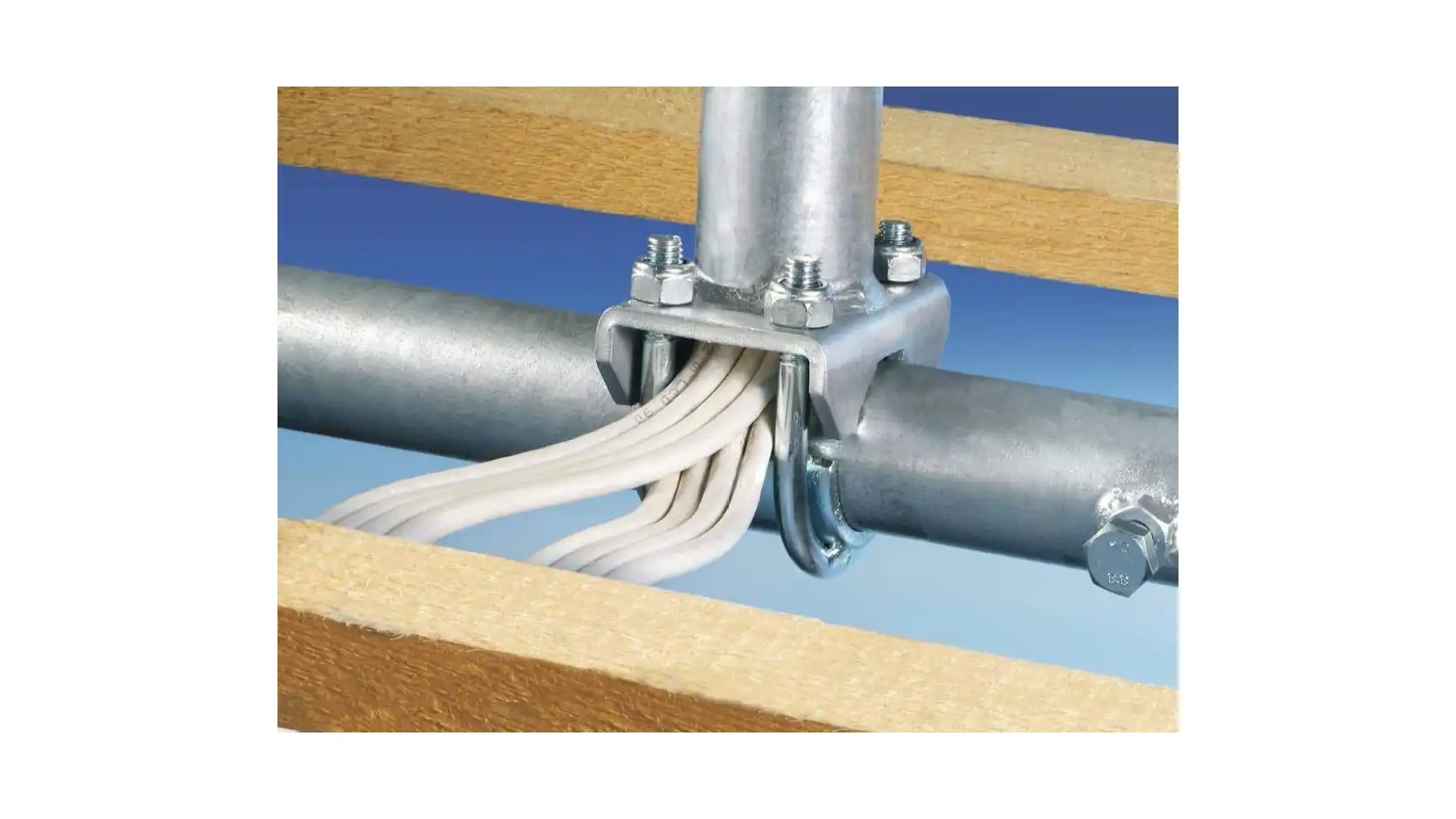

- Kabeleinführung über die Mastspitze mit ZTC 08 möglich
- ZTC 08 im Lieferumfang von ZTS 40, ZTS 41ro und ZTS 41sw enthalten
- Blitzstromtragfähig dimensioniert
- Belastbarkeit: 100 kA, 10/350 µs
- Gemäß DIN VDE 0855-300
- Feuerverzinkt
- Lieferumfang: Dachsparrenhalter, 6 Holzschrauben 10 × 100 mm, Erdungsklemme, Mastkappe, 4 Muttern M10, Feststellschraube M10 × 20 und Anwendungshinweis
- Nicht geeignet für Biberschwanzziegel
| Typ: | ZAS 40XS |
| Bestell-Nr.: | 214500011 |
| Rahmen-Abmessungen ca.: | 390-520 x 148 x 40 mm |
| Mastlänge: | 900 mm |
| Mast-Ø: | 48 mm |
| Dachneigung: | 0 – 90 ° |
| Sparrenabstand: | 390 – 520 mm |
| Geeignetes Montagezubehör: | Montagesets ZTS 40/ZTS 41ro/ZTS 41sw |
| Zul. Biegemoment 1): | 700 Nm |
| Verpackungseinheit/Gewicht: | 1/5,7 St./kg |
1) Die Windlastaufnahme des Mastrohres ist bereits berücksichtigt (gilt für 800 N/m² und 1100 N/m²). Windlastberechnung nach EN 60728-11
